O spoločnosti

ETC s.r.o. je spoločnosť zameraná na vývoj a produkciu elektronických zariadení najmä z oblasti merania, testovania, komunikácia a počítačov. Zaoberáme sa tiež vývojom software a firmware. Spoločnosť bola založená 1. januára 1996.

Aktivity spoločnosti ETC sa dajú rozdeliť do dvoch skupín:

  1. vývoj, výroba a predaj meracích zariadení pripojiteľných k PC
  2. návrh, vývoj a výroba elektronických zariadení podľa zadania zákazníkov. Ide najmä o riadiace počítače, komunikačné počitače, špeciálne prídavné zariadenia, testovacie a meracie systémy.

Spoločnosť úzko spolupracuje so Žilinskou Univerzitou. Využíva moderné technológie a súčiastky vo vývojovom a výrobnom procese. Číslicová časť je väčšinou implementovaná do obvodov typu FPGA alebo CPLD. Povrchová montáž (SMT) je široko využívaná vo výrobnom procese.

Služby

  • poradenské služby pri hľadaní najvhodnejšieho riešenia
  • vypracovanie projektu a presnej špecifikácie celého projektu
  • vývoj technického (hardware, firmware), ako i programového vybavenia (software)
  • vývoj a výroba oživovacích a iných „podporných“ technických a programových prostriedkov pre výrobu
  • vypracovanie výrobnej a užívateľskej dokumentácie
  • výroba prototypov a overovacích sérií
  • opakovaná sériová výroba

Trhy

Produkty spoločnosti ETC s.r.o. sú exportované do celého sveta. ETC s.r.o. má distribútorov v mnohých krajinách. Všetky produkty ETC majú CE certifikát.

Naši predajcovia

Na stiahnutieProgramové vybavenie, ovládače a príručky Časté otázkyOdpovede technickej podpory CenníkKatalógové čísla a ceny KontaktObchodné oddelenie a technická podpora

Produkty

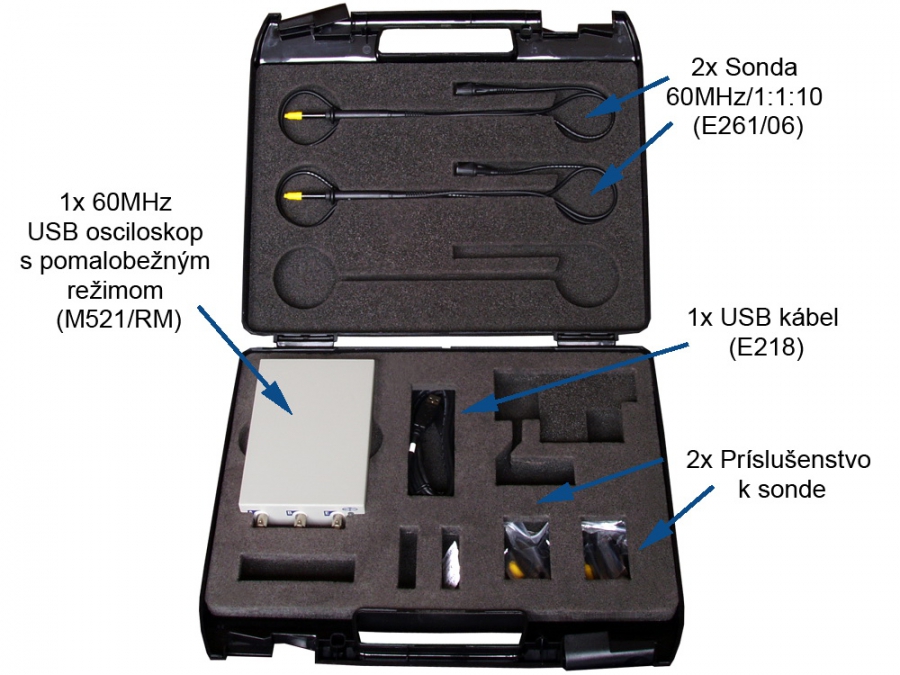

Súpravy prístrojov obsahujú prístroj, programové vybavenie a príslušenstvo typické pre aplikáciu. Súprava je uložená v pevnom plastovom kufríku.

USB osciloskopy sa pripájajú k počítaču cez rozhranie USB a využívajú obrazovku počítača na
zobrazenie nameraných priebehov.

Generátory ľubovoľných priebehov, ktoré sa pripájajú k počítaču.

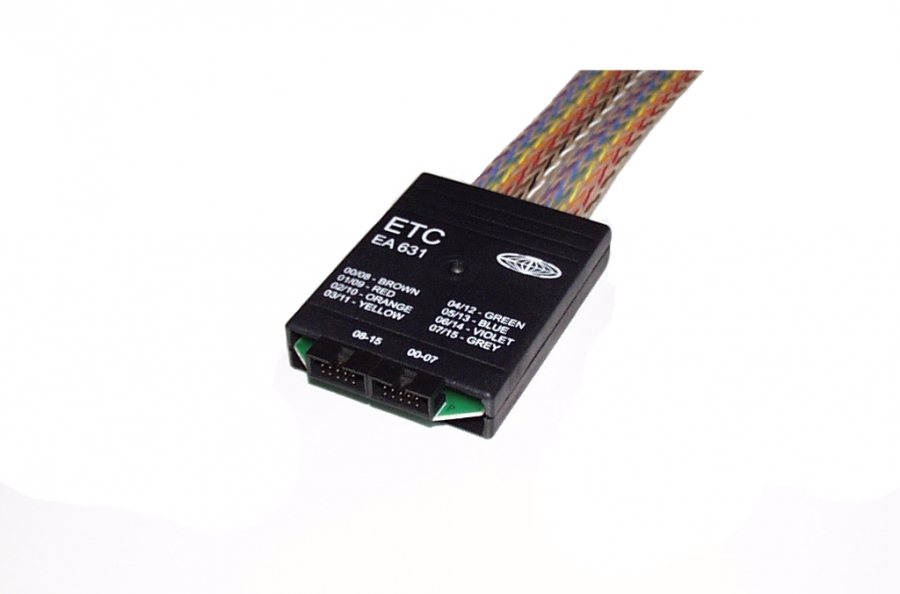

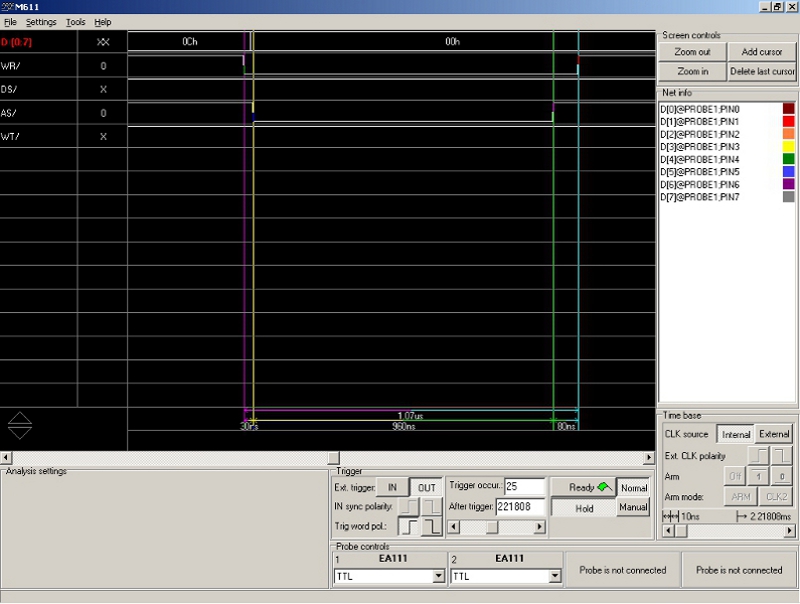

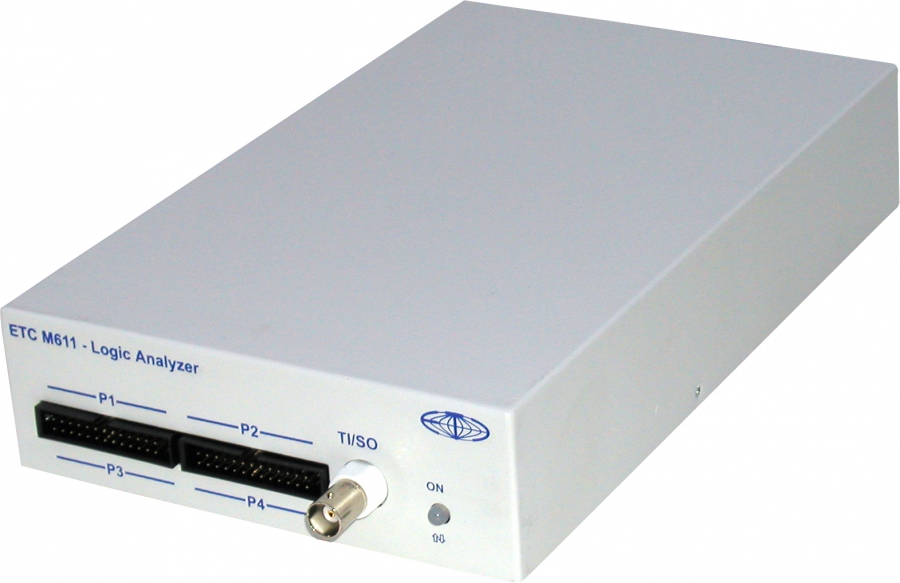

Logické analyzátory, ktoré sa pripájajú k počítaču.

Pomocné prístroje slúžia na zabezpečenie rôznych doplnkových funkcií.

Ponúkame rôzne verzie laboratória moderného merania v technických premetoch, ako je Elektrické meranie, Elektronika, Elektrotechnika, Diagnostika automobilov, Fyzika, atd... Základ laboratória tvoria USB osciloskopy, ktoré sú …

ET 091 Školský pracovný modul

Podporuje rozhranie USB 2.0 a USB 1.1 Nevyžaduje zvláštny napájací zdroj Umožňuje vytvárať jednoduché zapojenia bez …

Príklad študijných materiálov

Laboratóriá kategórie C sú podporované študijnými materiálm. Sú v digitálnej forme, jednak ako súbory formátu PDF, ako …

Zostava laboratória A524

Laboratórium A524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória A526

Laboratórium A526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória A574

Laboratórium A574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória AC524

Laboratórium AC524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória AC526

Laboratórium AC526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória AC574

Laboratórium AC574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória B524

Laboratórium B524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória B526

Laboratórium B526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória B574

Laboratórium B574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória BC524

Laboratórium BC524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória BC526

Laboratórium BC526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória BC574

Laboratórium BC574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória C524

Laboratórium C524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória C526

Laboratórium C526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória C574

Laboratórium C574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória CC524

Laboratórium CC524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória CC526

Laboratórium CC526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória CC574

Laboratórium CC574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Súpravy

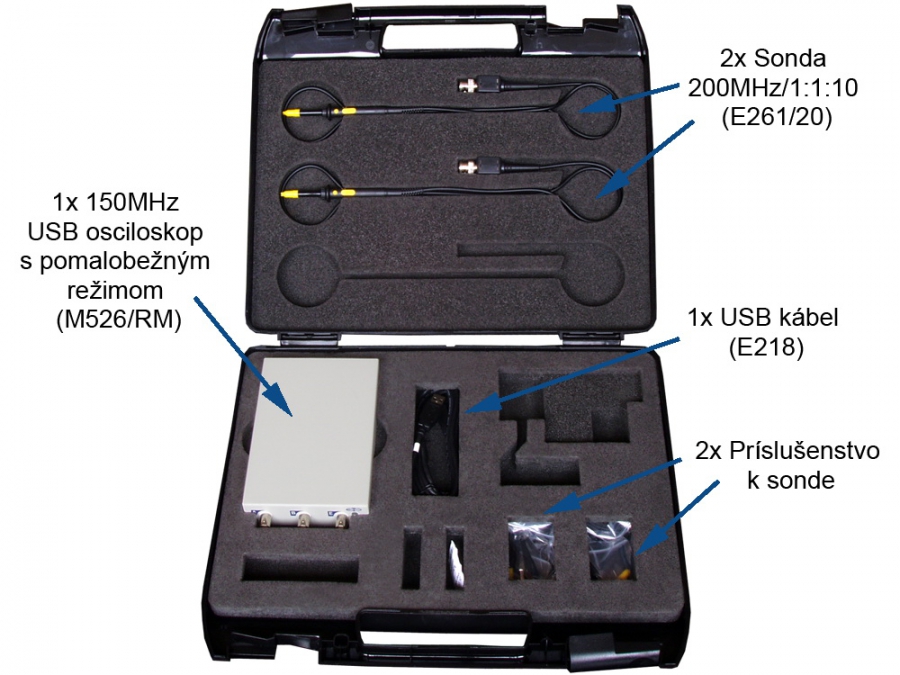

Súpravy prístrojov obsahujú prístroj, programové vybavenie a príslušenstvo typické pre aplikáciu. Súprava je uložená v pevnom plastovom kufríku.

Osciloskopy s dlhou pamäťou priebehov

Osciloskopy s pamäťou priebehov 2M

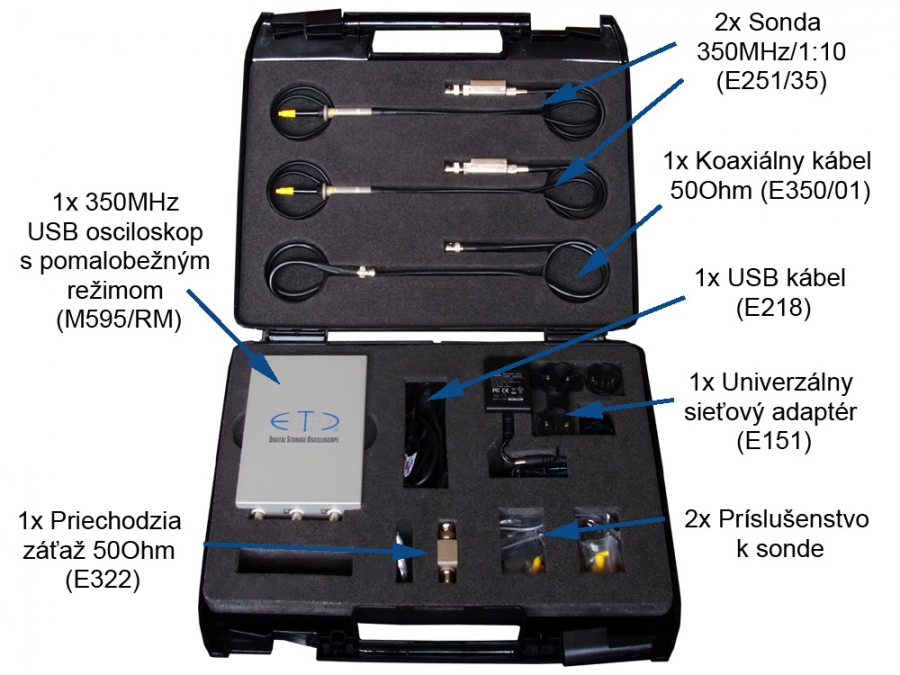

Širokopásmové osciloskopy

Osciloskopy so šírkou pásma nad 300MHz a vzorkovacou frekvenciou v reálnom čase nad 500MS/s.

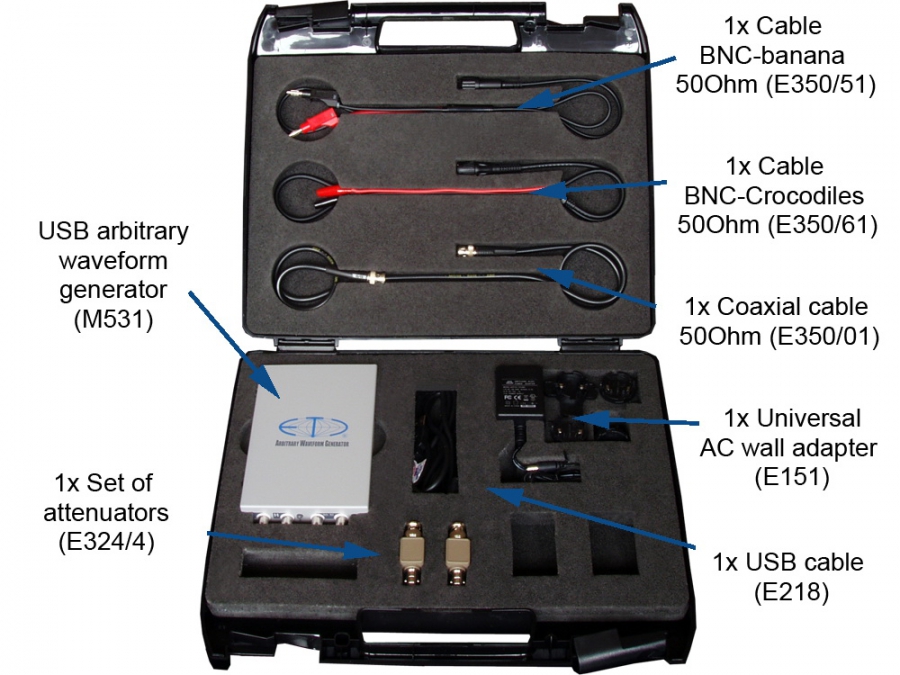

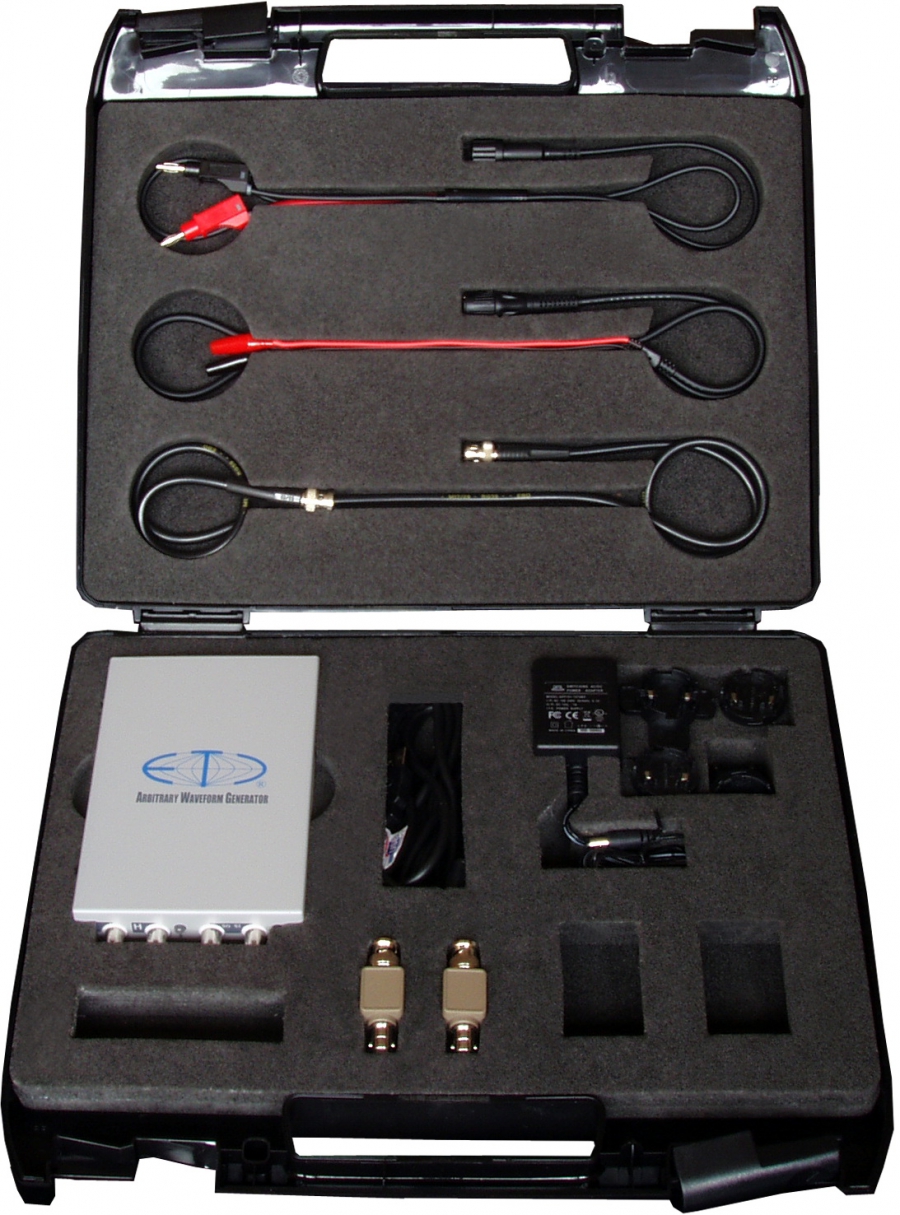

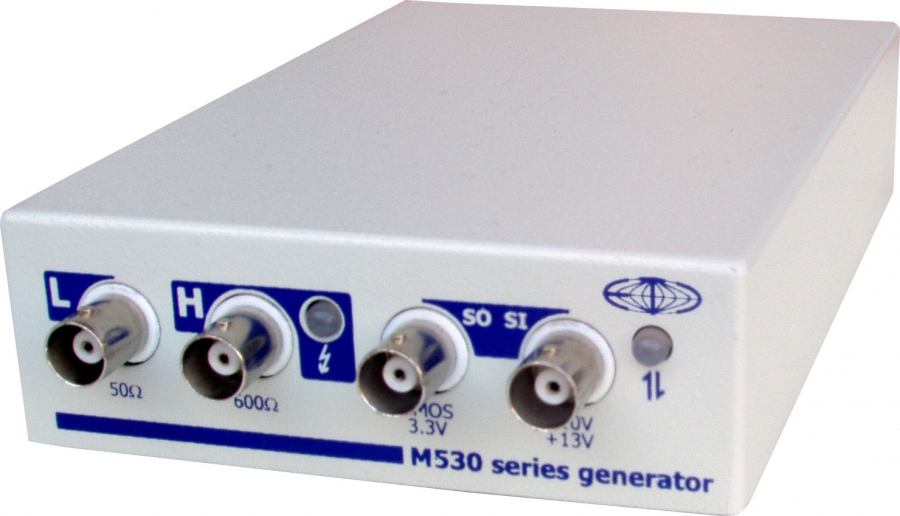

Generátory ľubovoľných priebehov

Generátory ľubovoľných priebehov, ktoré sa pripájajú k počítaču.

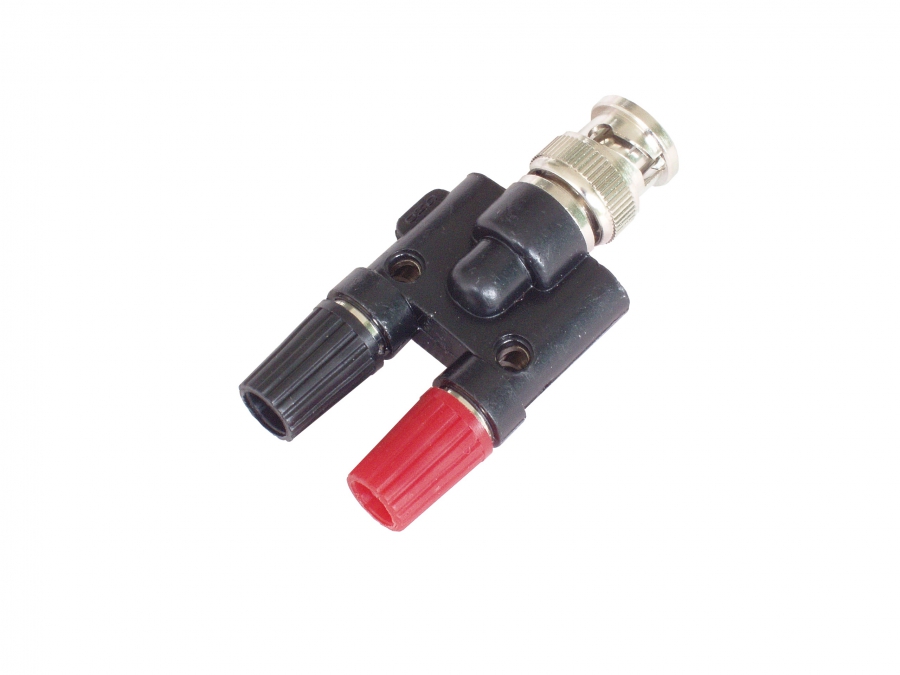

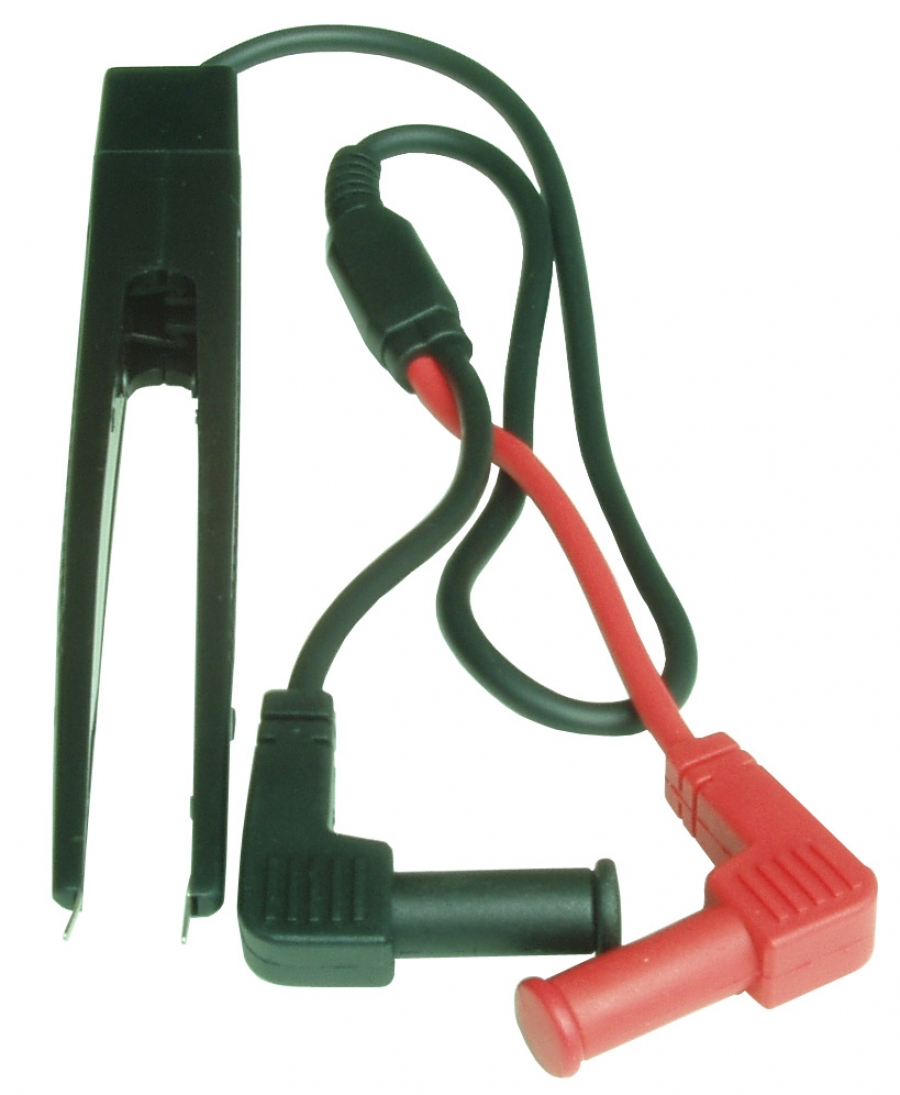

Pomocné prístroje

Pomocné prístroje slúžia na zabezpečenie rôznych doplnkových funkcií.

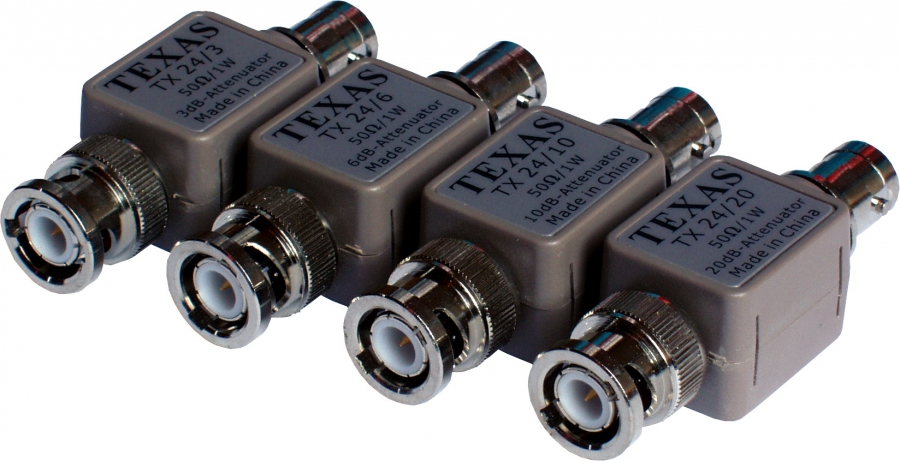

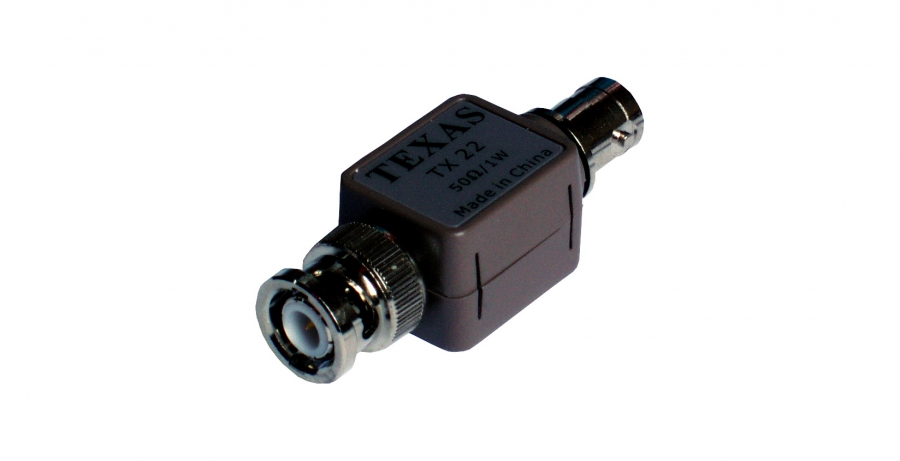

Záťaže a tlmiace členy

50 Ohmové záťaže a tlmiace členy

Školské laboratóriá


obrazok laboratoria_1Ponúkame rôzne verzie laboratória moderného merania v technických premetoch, ako je Elektrické meranie, Elektronika, Elektrotechnika, Diagnostika automobilov, Fyzika, atd... Základ laboratória tvoria USB osciloskopy, ktoré sú svojim frekvenčným rozsahom a úrovňou programového vybavenia vhodné aj pre profesionálnu prácu. Okrem funkcie digitálneho osciloskopu ponúkajú aj funkciu spektrálneho analyzátora a dvojkanálového zapisovača dát.

Za mimoriadne výhodných podmienok ponúkame celkom tri typy laboratórií, pričom pri každom type je možné voliť typ osciloskopov, ktorými bude laboratórium vybavené a aj to, či budú súčasťou dodávky aj počítače. V prípade dodávky počítačov budú ich typy upresnené podľa požiadaviek zákazníka.

Laboratórium typu A sa skladá z piatich digitálnych osciloskopov s dvoma meracími sondami pre každý z nich a príslušenstva, ktoré je pre funkciu osciloskopov potrebné. Ponúkame šesť modifikácií: A524, A526, A574, AC524, AC526 a AC574.

Laboratórium typu B sa skladá z piatich digitálnych osciloskopov s dvoma meracími sondami pre každý z nich a príslušenstva, ktoré je pre funkciu osciloskopov potrebné. Ďalej z 350 MHz digitálneho USB osciloskopu, ktorý je určený pre náročné merania, spravidla pre učiteľa. Ponúkame nasledujúce modifikácie: B524, B526, B574, BC524, BC526 a BC574.

Laboratórium typu C sa skladá z piatich digitálnych osciloskopov s dvoma meracími sondami pre každý z nich a príslušenstva, ktoré je pre funkciu osciloskopov potrebné. Ďalej z piatich školských modulov ET091, ktoré sú zapojené do lokálnej siete, sú centrálne ovládateľné učiteľom a slúžia na generovanie rôznych priebehov a udalostí využiteľných pri vyučovaní. Laboratórium typu C je podporované súborom vyriešených laboratórnych úloh, ktoré sú doplnené o nastavovacie dáta osciloskopov a programy ovládajúce školský modul. V ponuke je šesť modifikácií: C524, C526, C574, CC524, CC526 a CC574.

K laboratóriám je možné objednať aj inštaláciu a školenie v sídle zákazníka.

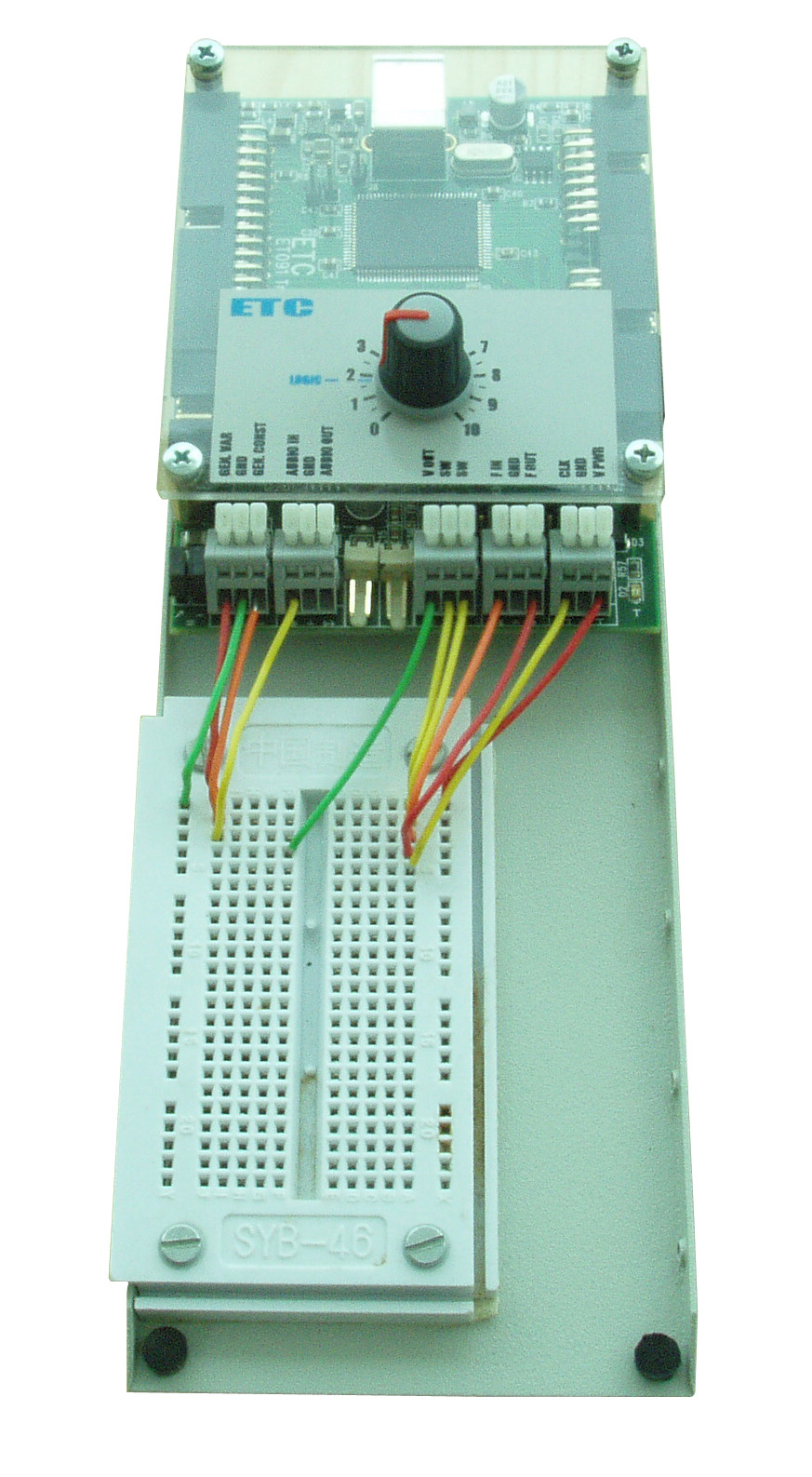

ET 091 Školský pracovný modul

Podporuje rozhranie USB 2.0 a USB 1.1 Nevyžaduje zvláštny napájací zdroj Umožňuje vytvárať jednoduché zapojenia bez …

Príklad študijných materiálov

Laboratóriá kategórie C sú podporované študijnými materiálm. Sú v digitálnej forme, jednak ako súbory formátu PDF, ako …

Zostava laboratória A524

Laboratórium A524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória A526

Laboratórium A526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória A574

Laboratórium A574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória AC524

Laboratórium AC524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória AC526

Laboratórium AC526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória AC574

Laboratórium AC574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória B524

Laboratórium B524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória B526

Laboratórium B526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória B574

Laboratórium B574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória BC524

Laboratórium BC524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória BC526

Laboratórium BC526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória BC574

Laboratórium BC574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória C524

Laboratórium C524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória C526

Laboratórium C526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória C574

Laboratórium C574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória CC524

Laboratórium CC524 obsahuje Typové číslo Popis Počet M524/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória CC526

Laboratórium CC526 obsahuje Typové číslo Popis Počet M526/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Zostava laboratória CC574

Laboratórium CC574 obsahuje Typové číslo Popis Počet M574/RM Digitálny osciloskop s pomalobežným režimom 5 E261/20 …

Univerzálna osciloskopická súprava

Univerzálna osciloskopická súprava

Univerzálna súprava je zostavená tak, aby bola použiteľná v čo najširšej oblasti meraní. Vďaka galvanicky oddelenej meracej časti je možné jednoducho eliminovať chyby spojené s niekoľkonásobným zemnením meracieho systému. Táto vlastnosť ju robí dobre použiteľnú pre merania v zložitých systémoch.

Príslušenstvo dovoľuje tak merania v laboratóriu, v teréne, ako i niektoré merania na energetických systémoch.

Táto súprava je vhodná na univerzálne použitie osciloskopu.

Osciloskop

Osciloskop M774 je unikátny tým, že meracie vstupy sú galvanicky oddelené od riadiaceho počítača. Izolácia vstupov prináša zvýšenú bezpečnosť pri meraní napätí, ktorých hodnota je nad bezpečnou hranicou a tiež znižuje úroveň rušivých napätí, vznikajúcich v dôsledku niekoľkonásobného zemnenia.

Tento prístroj je perfektný pre meranie v zložitých systémoch, kde je pravdepodobnosť chybného zapojenia meracích vstupov vysoká. M774 je tiež ideálny pre merania energetických systémov, pretože izolácia vstupných obvodov a možnosť bezpečnostného uzemnenia mechaniky výrazne znižuje pravdepodobnosť úrazu elektrickým prúdom.

Veľká interná pamäť prístroja 1MS na každý kanál umožňuje detailnú analýzu rýchlych a dlhotrvajúcich udalostí.

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronické obvody prístrojov sú (tak, ako je to u všetkých prístrojov ETC) navrhnuté s ohľadom na spoľahlivosť. Meracie vstupy znesú napätie +-200V, čo je v tejto kategórii ojedinelé. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Veľkosť pamäte, používaná pri meraní, je nastaviteľná. Takto je možné jednoducho zvoliť taký spôsob merania, ktoré je pre danú aplikáciu vhodný (krátku pamäť pre rýchle obnovovanie obrazovky, alebo dlhú pamäť pre analýzu dlhotrvajúceho priebehu). Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu a napájanie, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

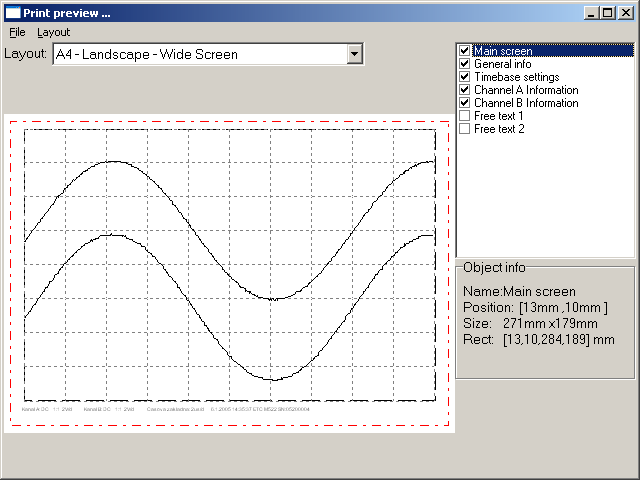

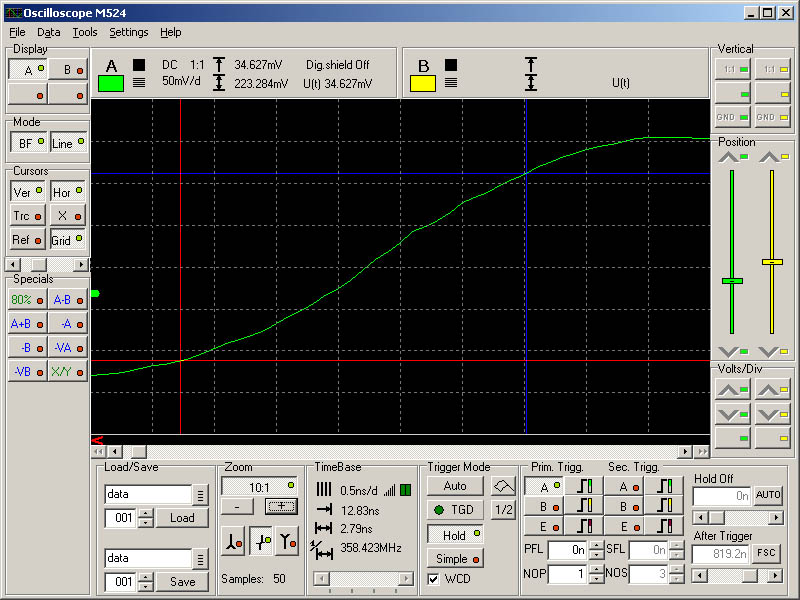

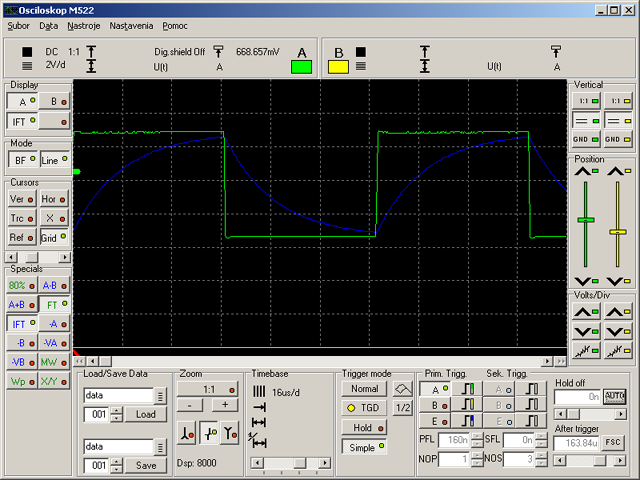

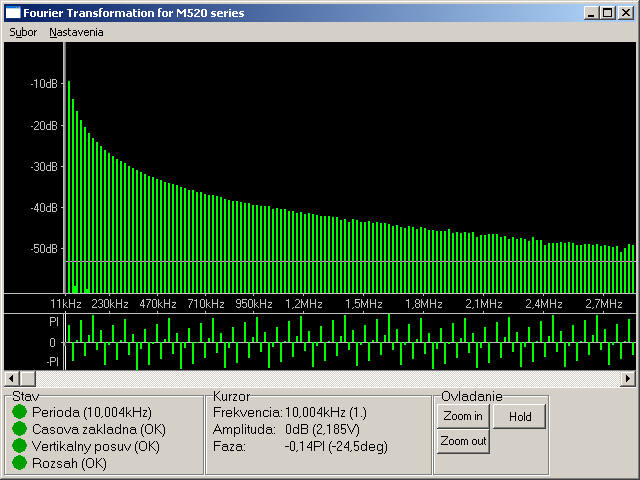

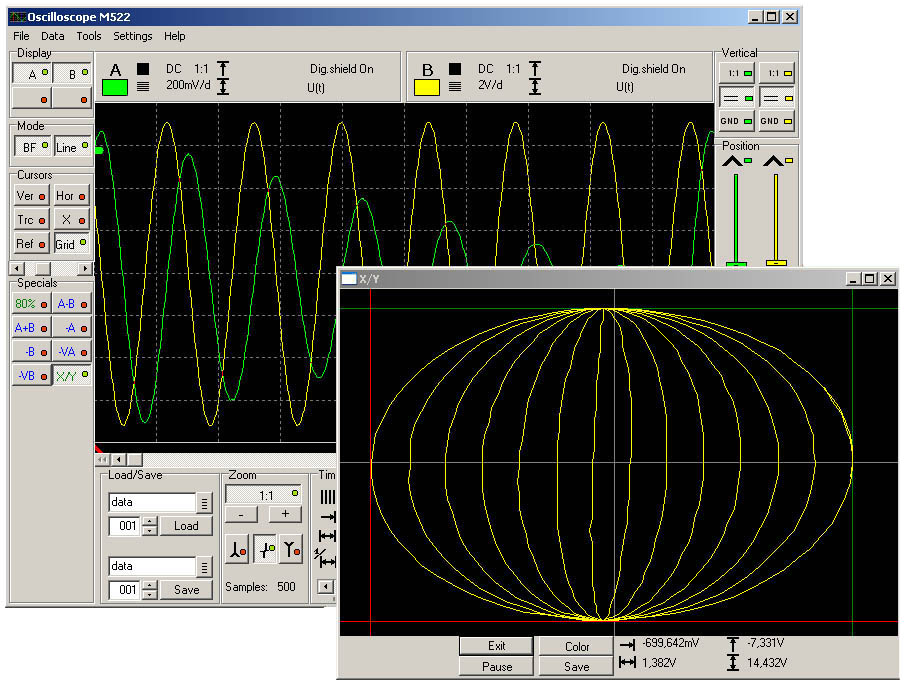

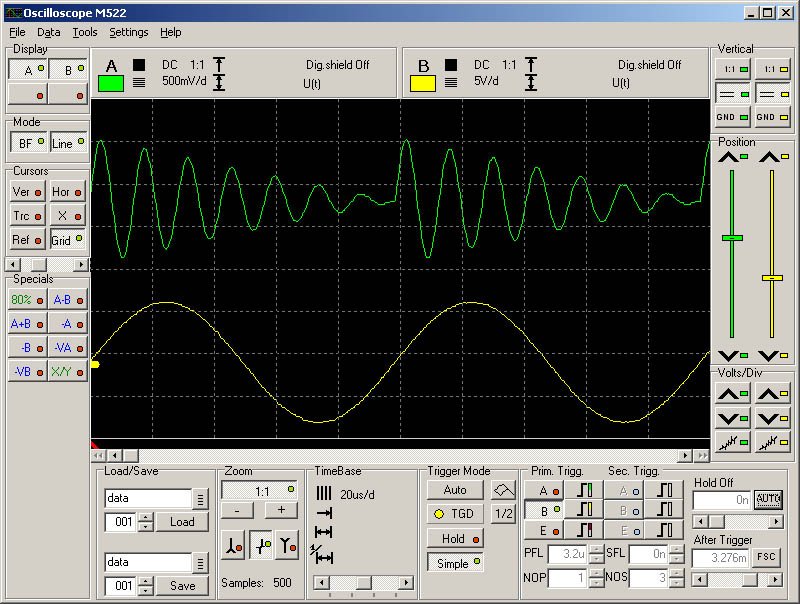

Programové vybavenie

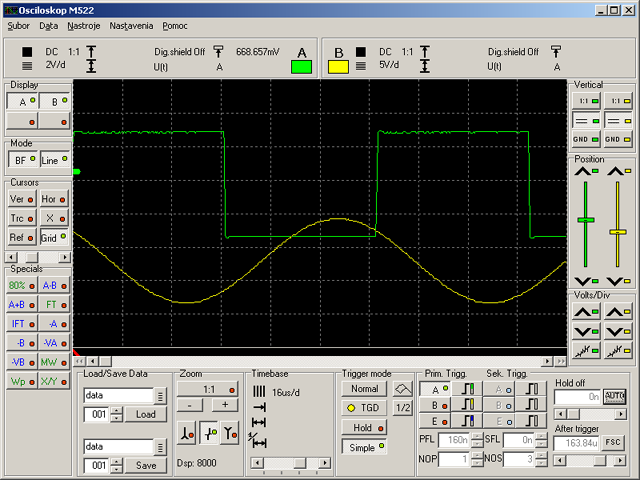

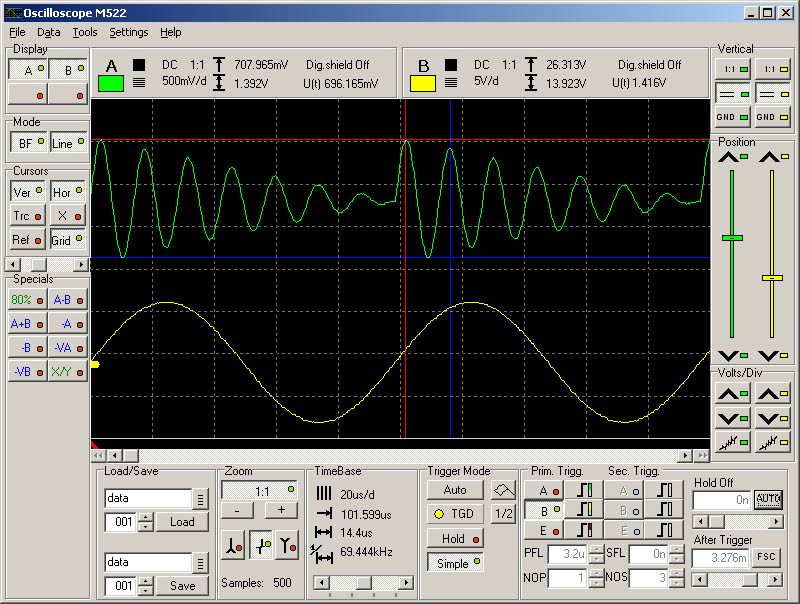

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní jednoduché ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora.

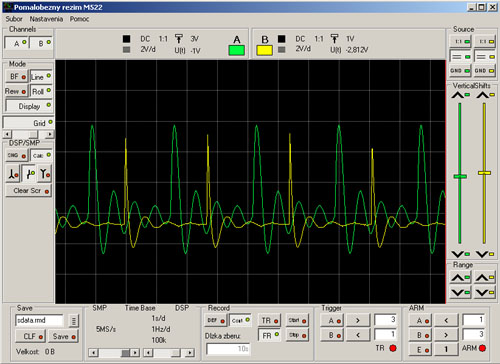

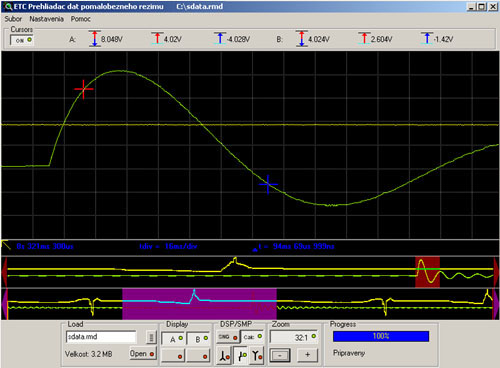

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 2.5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

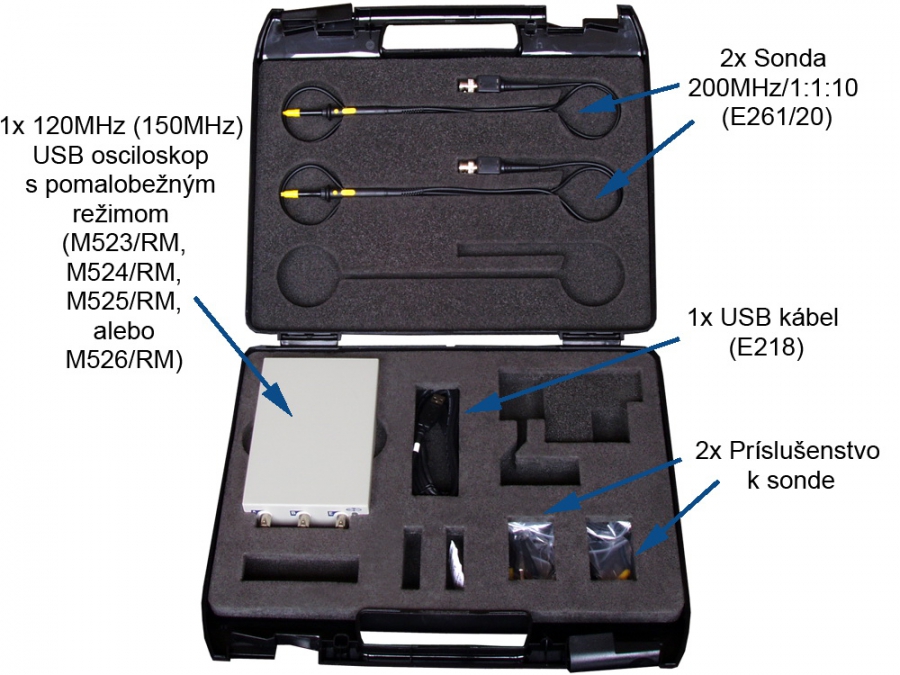

Uloženie

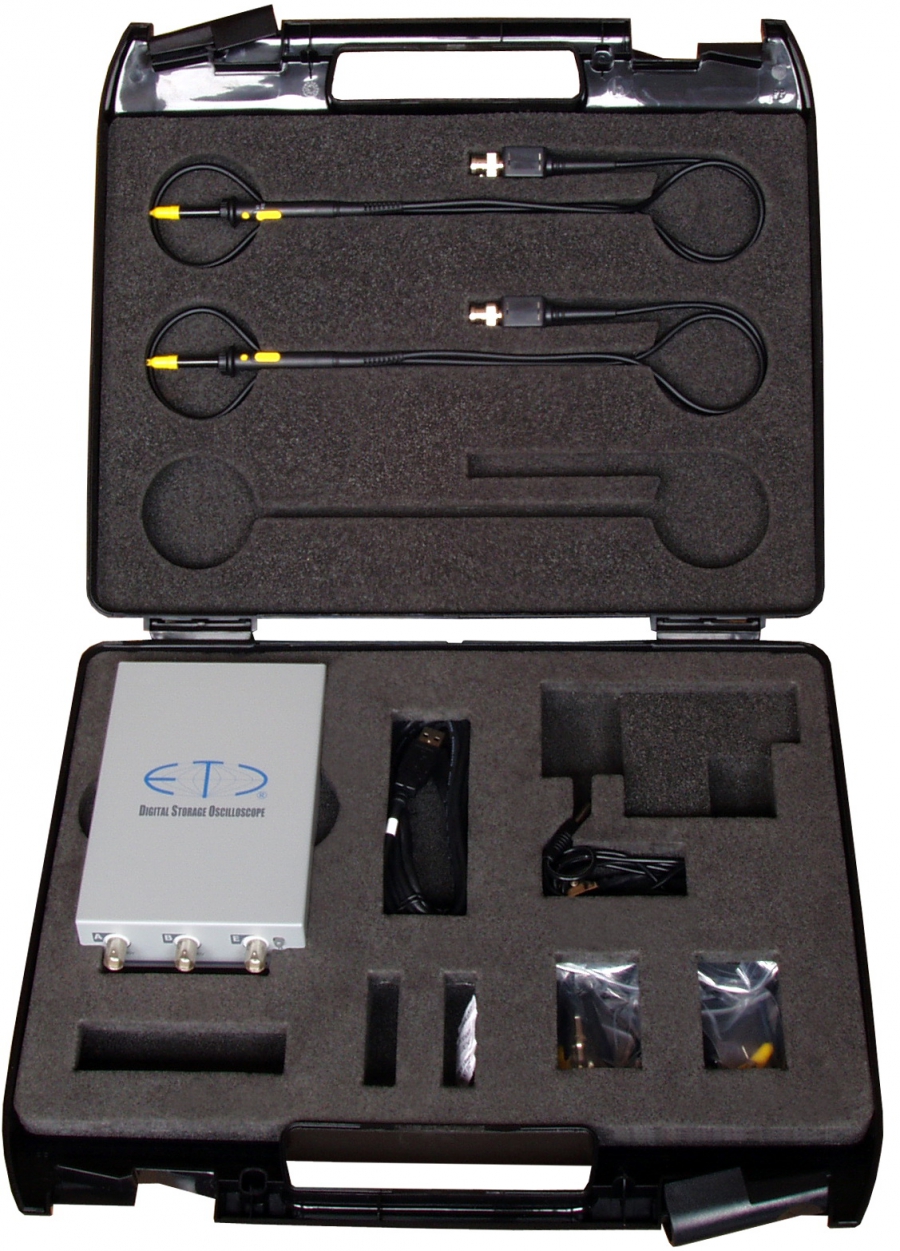

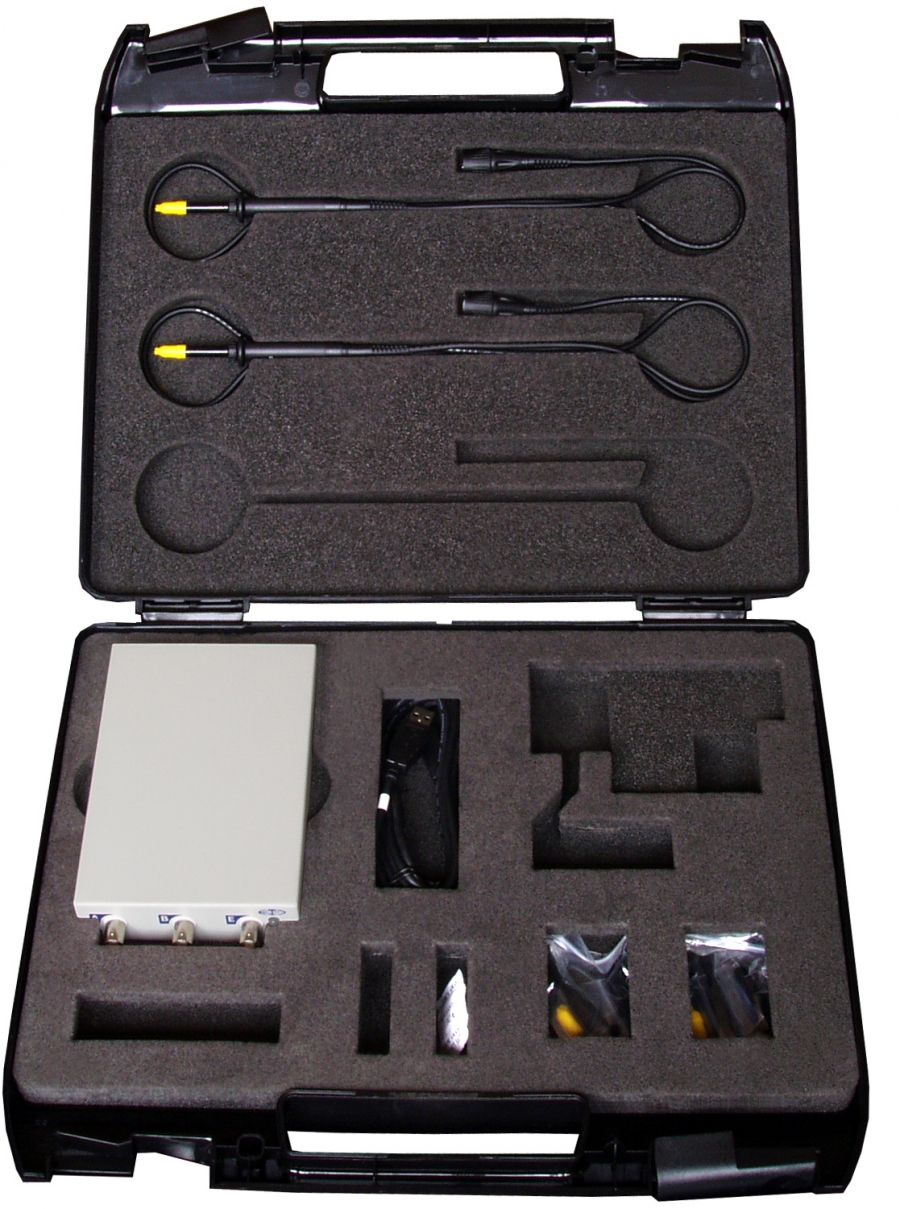

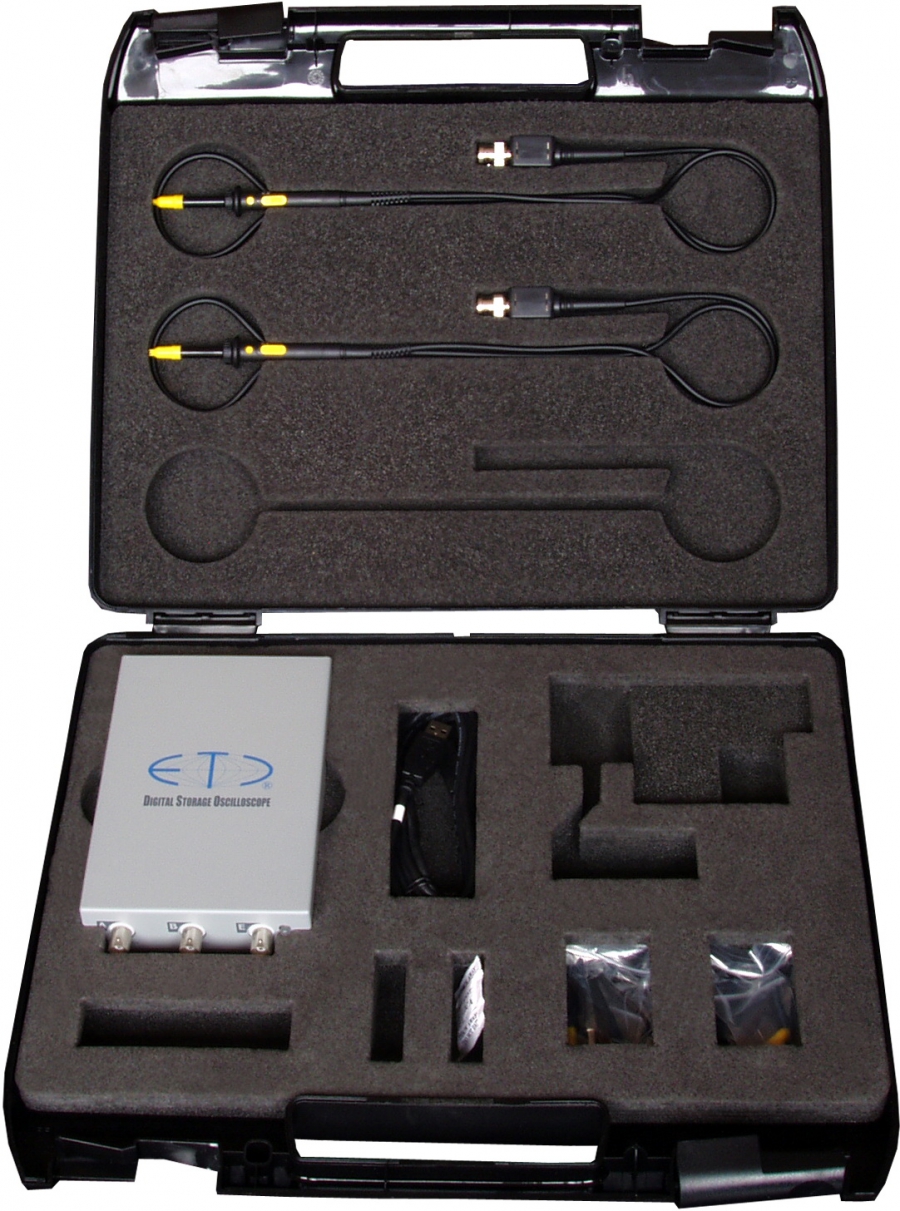

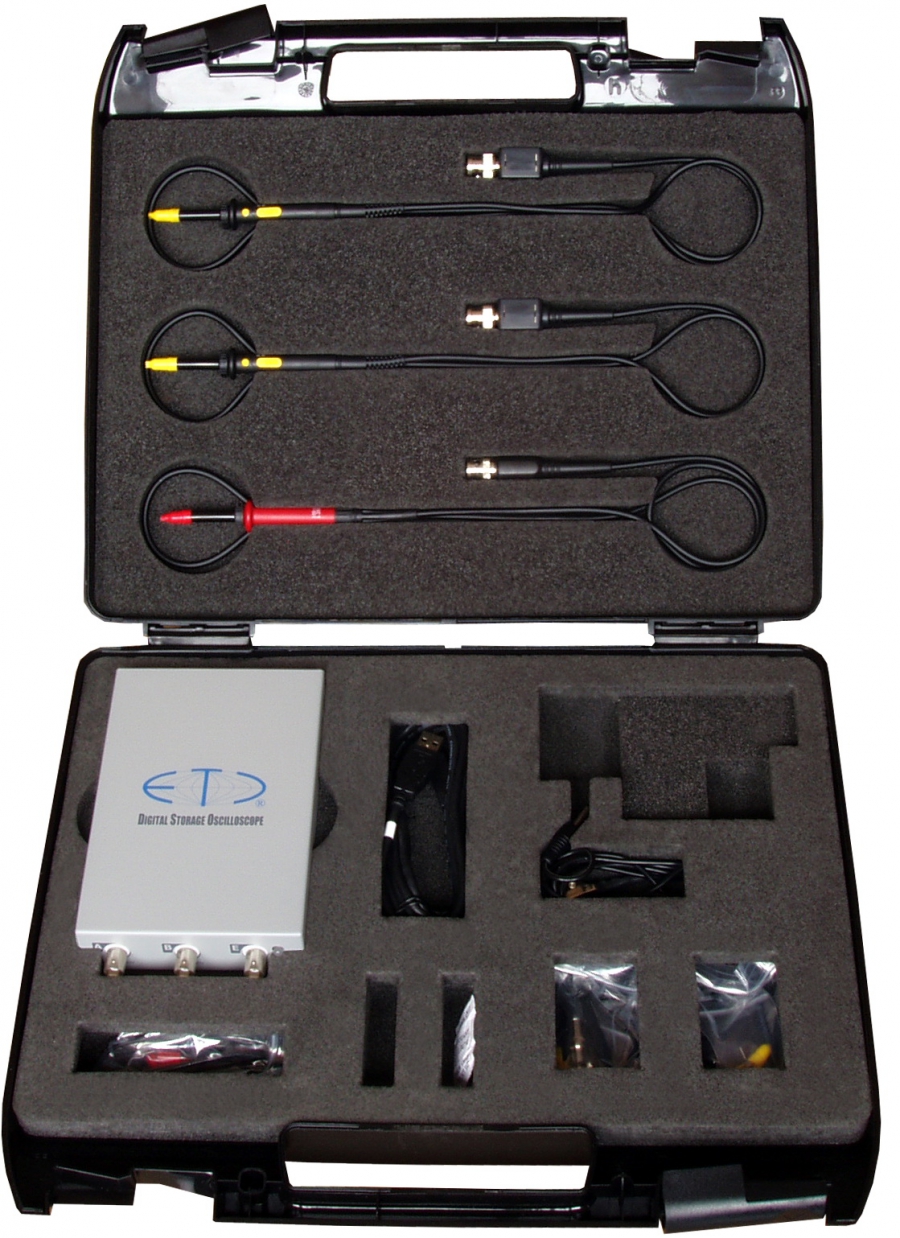

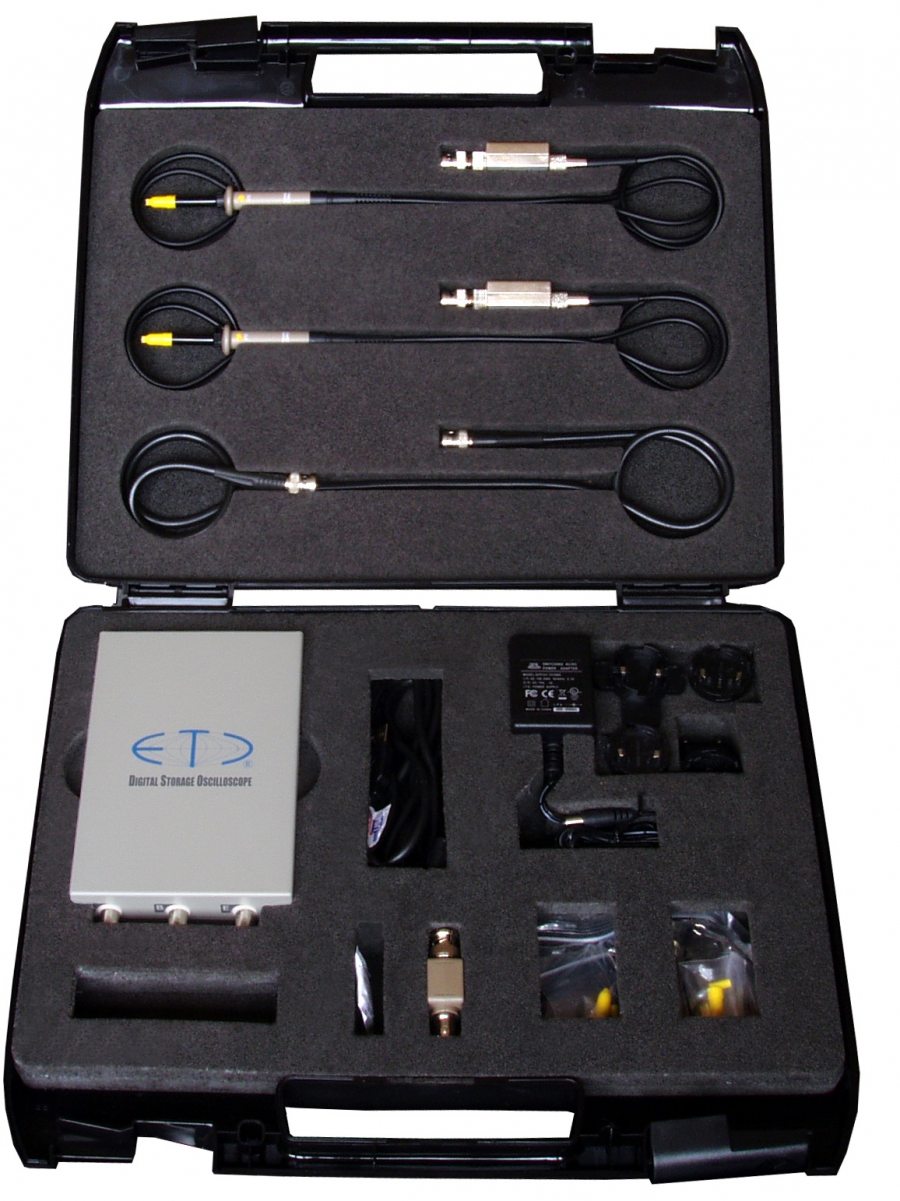

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

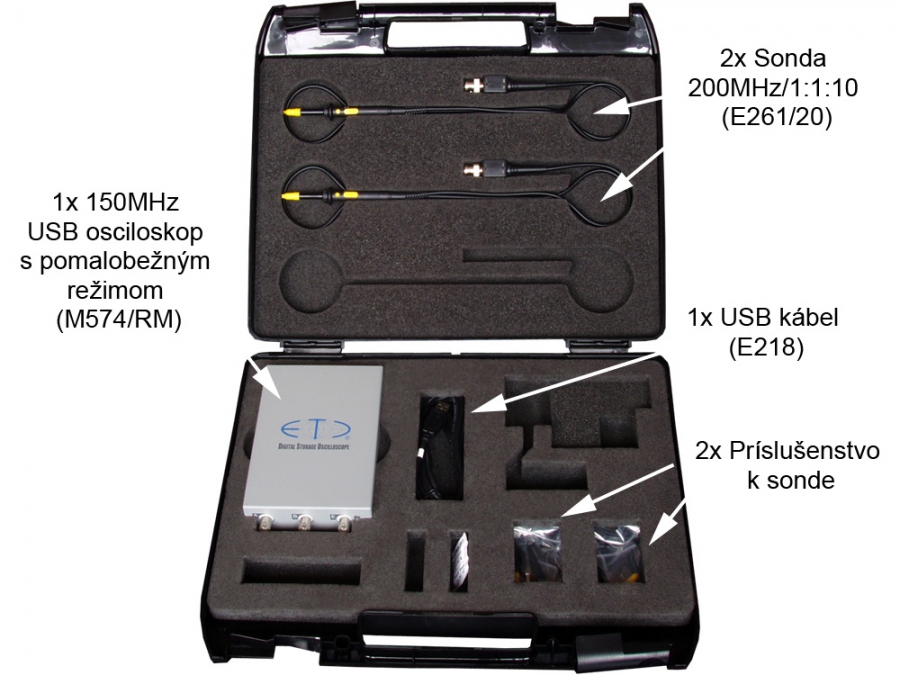

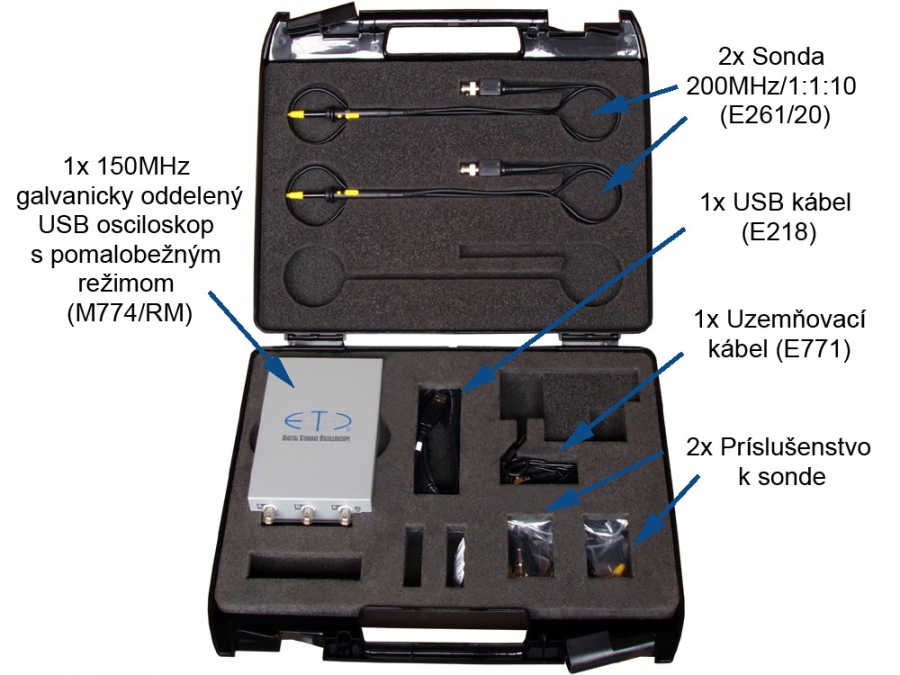

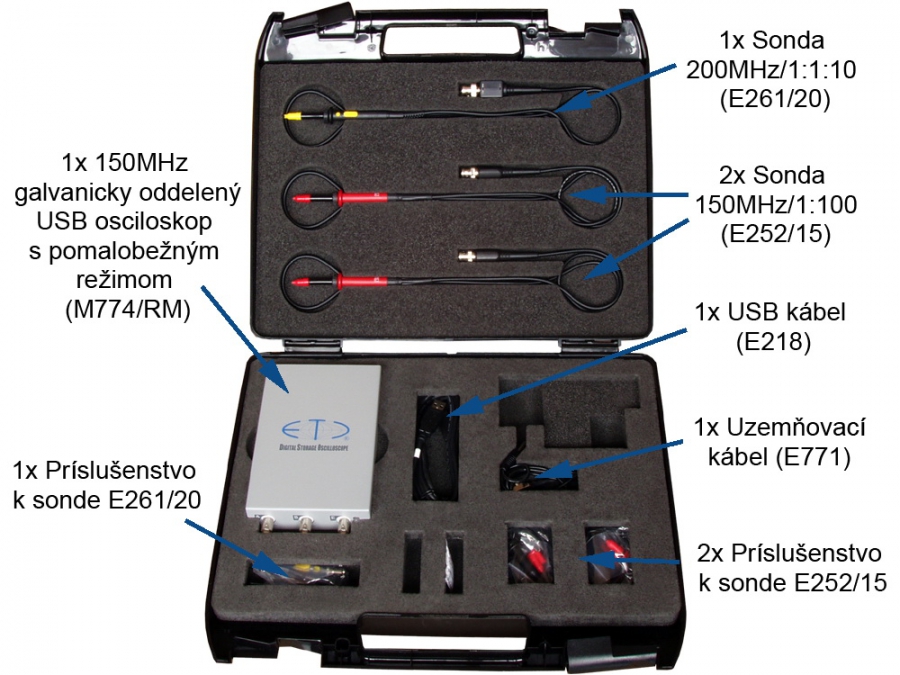

Obsah univerzálnej súpravy

Obsah univerzálnej súpravy

Kat. číslo
Popis
M774/RM 1x Galvanicky oddelený 150 MHz digitálny pamäťový osciloskop s pomalobežným režimom
E218 1x Kábel USB 2.0/1,8m

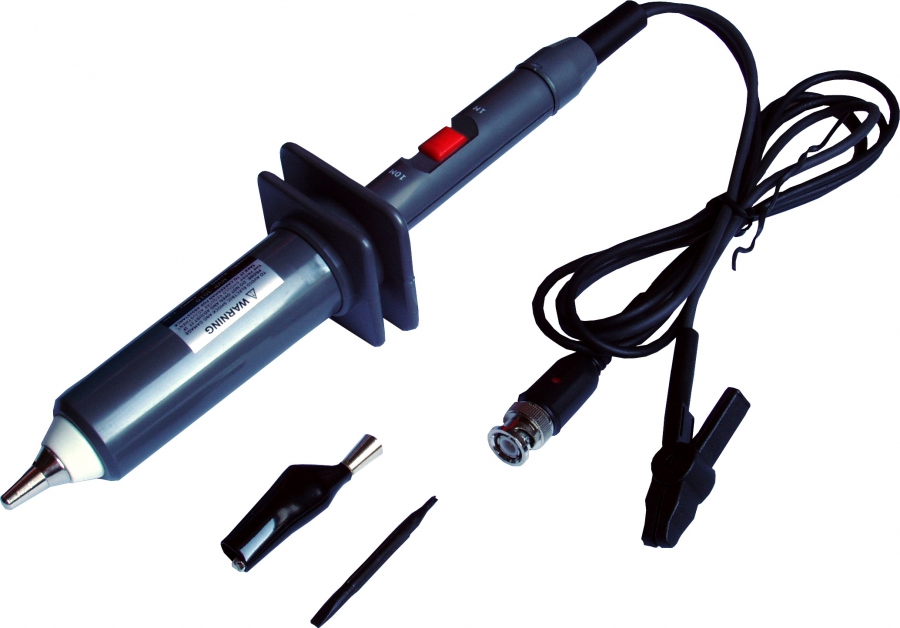

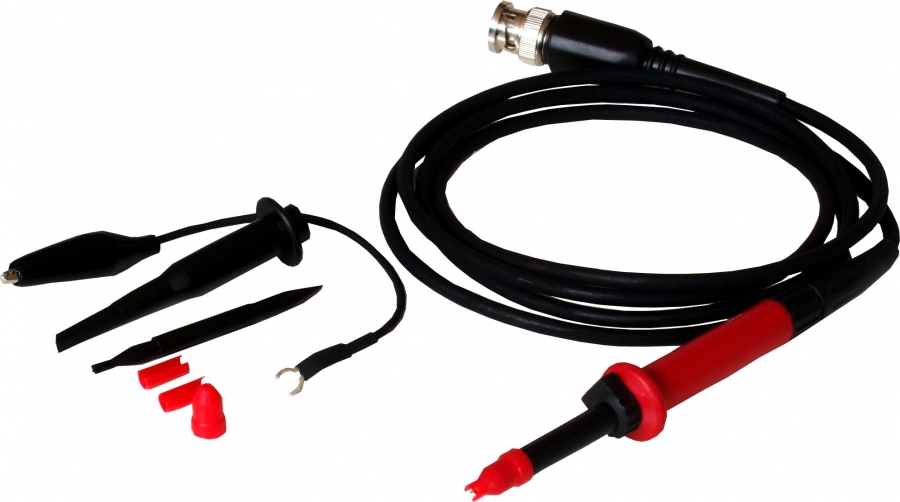

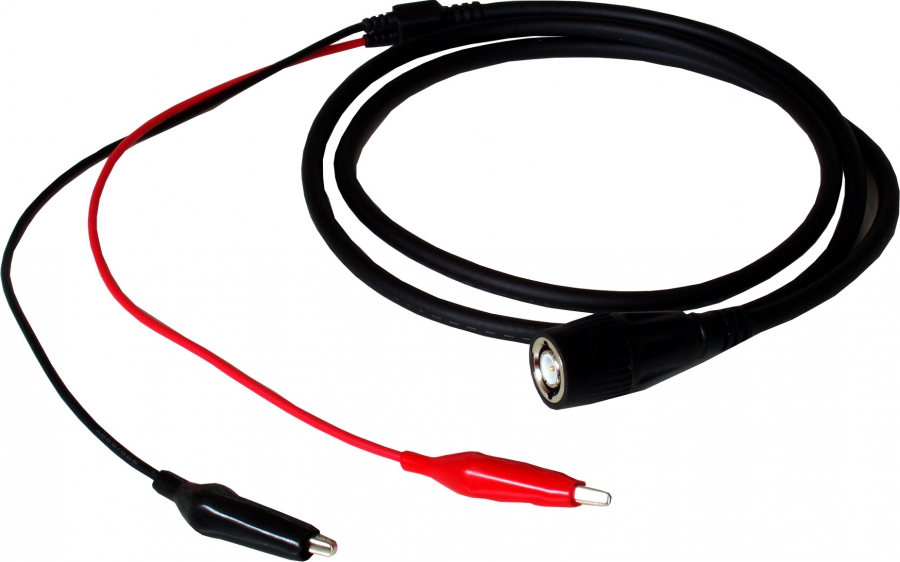

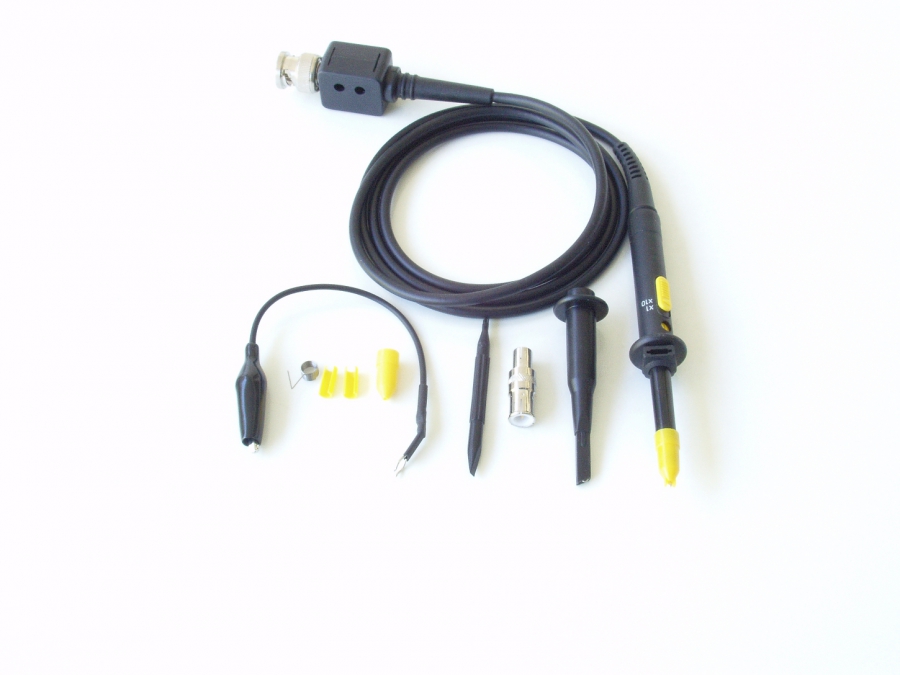

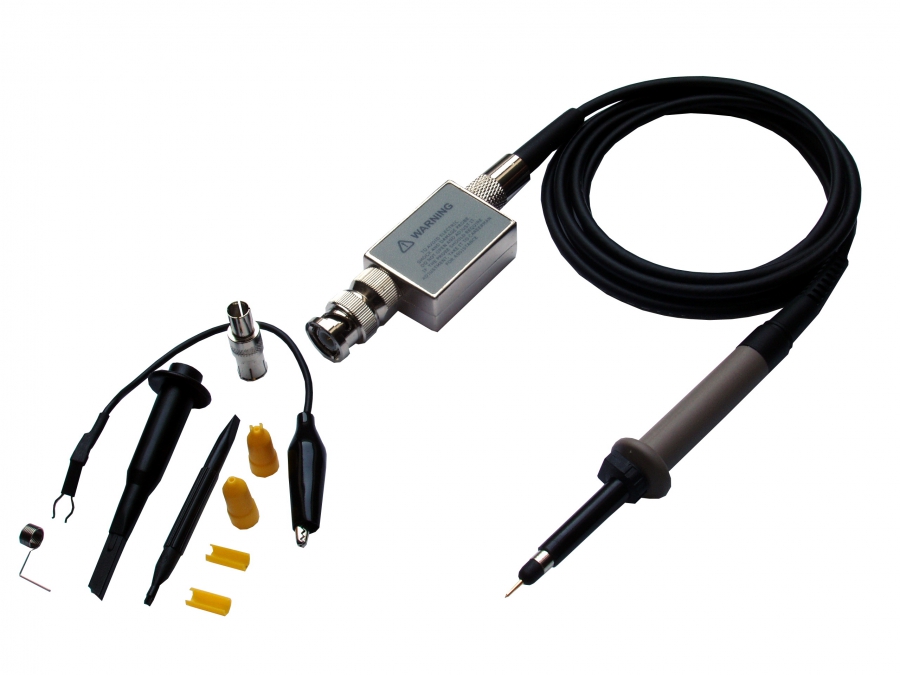

E252/15 1x Osciloskopická sonda 150 MHz/1:100, 1,2m

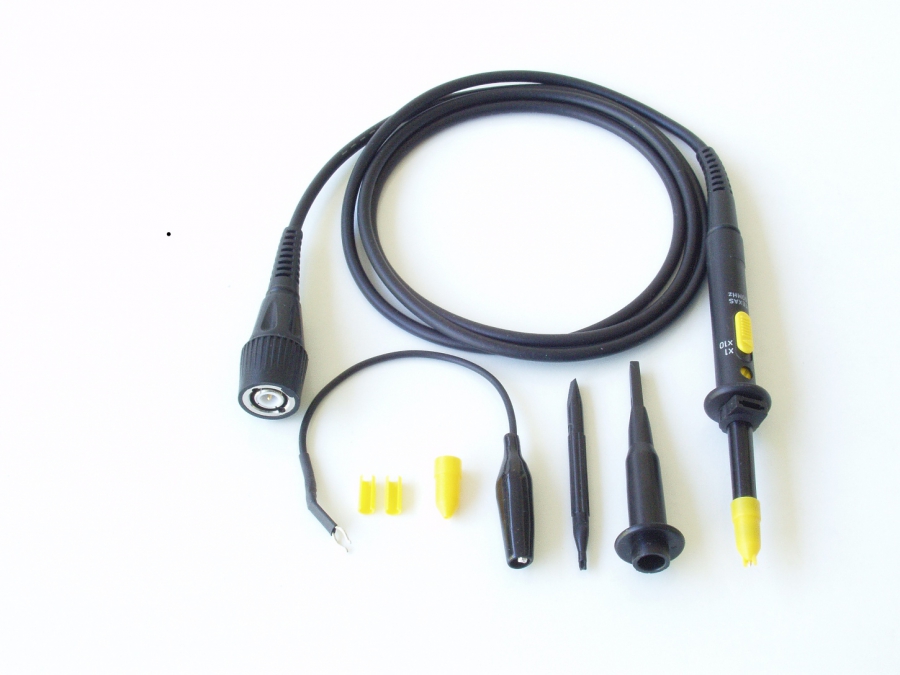

E261/20 2x Prepínateľná osciloskopická sonda 200 MHz/1:1:10, 1,2m
E771 1x Uzemňovací kábel
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
1x Varovné letáky
1x Kalibračný certifikát
1x Deklarácia o zhode

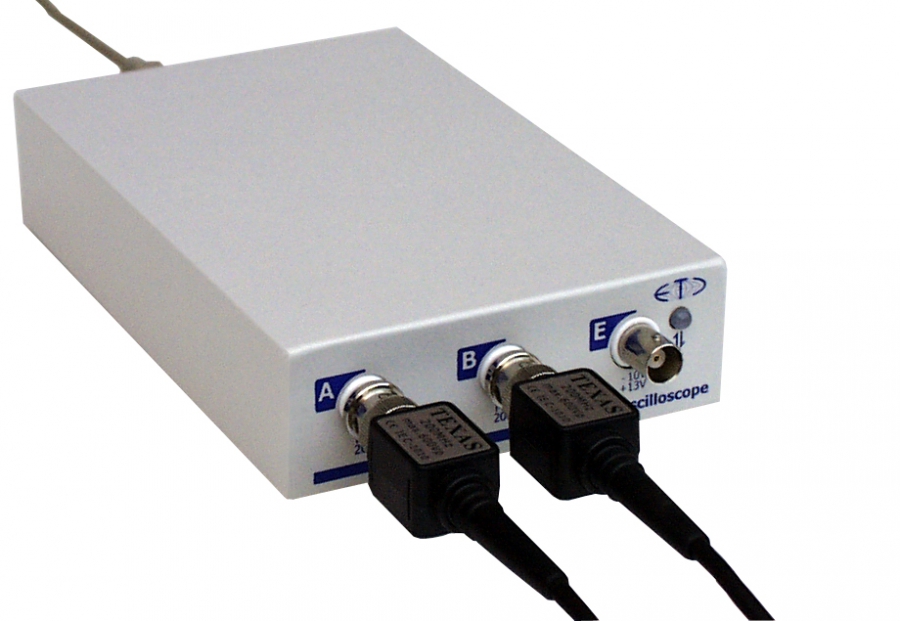

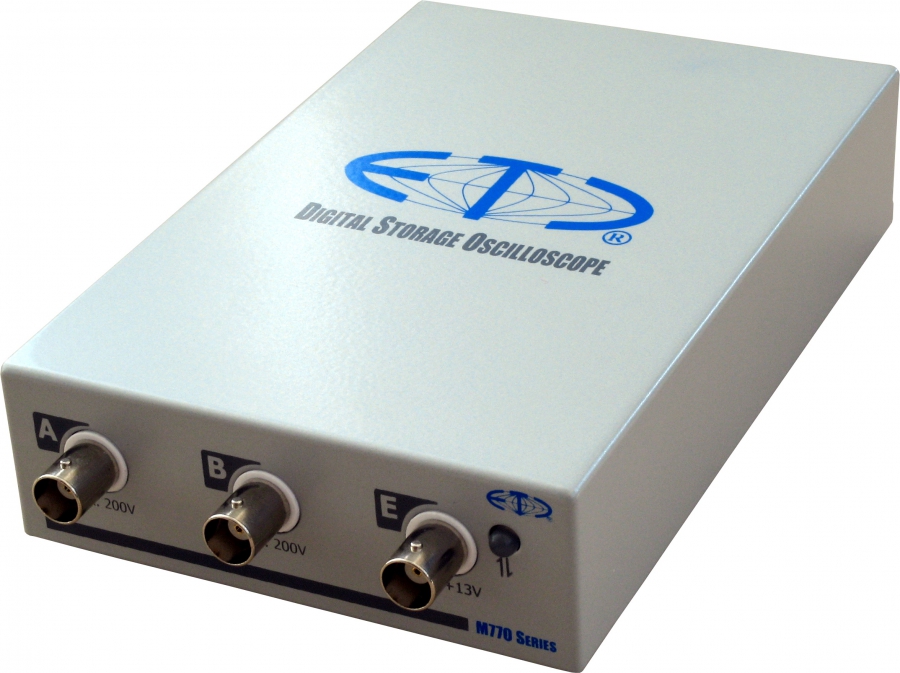

M774
M774

M774 150MHz galvanicky oddelený osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Galvanicky oddelené vstupy od počítača
  • Dvojkanálový so šírkou pásma 150MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 100MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 10GS/s
  • Veľká vnútorná pamäť: 1MS pre každý kanál
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M774 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M774 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1, pričom obvody počítača sú galvanicky oddelené až do napätia 500V od meracích vstupov. Jednoduchosť inštalácie a pripojenia k počítaču robia z M774 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.35W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 30pF). Vnútorná pamäť (1M pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M774. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 5ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 625ps/div do 204.8s/div.

Súčasťou balíka M774 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

K dispozícii sú dva doplnkové balíky programového vybavenia: M770 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M770 a M770 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M774 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-150 MHz, AC: 1.2 Hz-150 MHz
Predĺženie hrany impulzu max. 2.4 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 28 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz

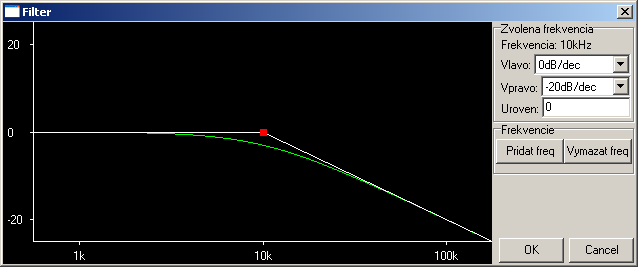

Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 1048576*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu nastaviteľná od 1024 po 1048576 (1M) vzoriek pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 5 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 625 ps/d až 204.8 s/d
Presnosť časovej základne 0.01 % do rozsahu 100ns/d a 0.5 % pre rozsahy 50ns/d až 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 100 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 10 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 1048576 vzoriek pred a 1048576 vzoriek po spúšť. udalosti vždy v dĺžke 1048576 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel (spoločný potenciál (zem) napájania je oddelený od spoločného potenciálu (zeme) meracích vstupov)
Maximálny odber 470 mA

Izolačné charakteristiky

Rozsah povoleného napätia 500Vš, pričom súčin napätia [V] a frekvencie [Hz] nesmie presiahnuť 50000 [V Hz]
Izolačný odpor > 2 GOhm
Kapacita cca. 150pF

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 550 g
Súprava pre merania v energetike

Súprava pre merania v energetike

Táto súprava je určená na merania v oblasti energetiky. Je vybavená osciloskopickými sondami na meranie napätí do 2kV. Tieto umožňujú, spolu s galvanickým oddelením vstupných zosilňovačov a možnosťou bezpečnostného zemnenia mechaniky prístroja, bezpečné meranie tvaru sieťového napätia, jeho dlhodobé sledovanie, prípadne analýzu na obsah harmonických zložiek.

Osciloskop

Osciloskop M774 je unikátny tým, že meracie vstupy sú galvanicky oddelené od riadiaceho počítača. Izolácia vstupov prináša zvýšenú bezpečnosť pri meraní napätí, ktorých hodnota je nad bezpečnou hranicou a tiež znižuje úroveň rušivých napätí, vznikajúcich v dôsledku niekoľkonásobného zemnenia.

Tento prístroj je perfektný pre meranie v zložitých systémoch, kde je pravdepodobnosť chybného zapojenia meracích vstupov vysoká. M774 je tiež ideálny pre merania energetických systémov, pretože izolácia vstupných obvodov a možnosť bezpečnostného uzemnenia mechaniky výrazne znižuje pravdepodobnosť úrazu elektrickým prúdom.

Veľká interná pamäť prístroja 1MS na každý kanál umožňuje detailnú analýzu rýchlych a dlhotrvajúcich udalostí.

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronické obvody prístrojov sú (tak, ako je to u všetkých prístrojov ETC) navrhnuté s ohľadom na spoľahlivosť. Meracie vstupy znesú napätie +-200V, čo je v tejto kategórii ojedinelé. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Veľkosť pamäte, používaná pri meraní, je nastaviteľná. Takto je možné jednoducho zvoliť taký spôsob merania, ktoré je pre danú aplikáciu vhodný (krátku pamäť pre rýchle obnovovanie obrazovky, alebo dlhú pamäť pre analýzu dlhotrvajúceho priebehu). Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu a napájanie, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

Programové vybavenie

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní jednoduché ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora.

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 2.5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Uloženie

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

Univerzálna osciloskopická súprava
Univerzálna osciloskopická súprava

Obsah súpravy na meranie v energetike

Kat. číslo
Popis
M774/RM 1x Galvanicky oddelený 150 MHz digitálny pamäťový osciloskop s pomalobežným režimom
E218 1x Kábel USB 2.0/1,8m
E252/15 2x Osciloskopická sonda 150 MHz/1:100, 1,2m
E261/20 1x Prepínateľná osciloskopická sonda 200 MHz/1:1:10, 1,2m
E771 1x Uzemňovací kábel
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
1x Varovné letáky
1x Kalibračný certifikát
1x Deklarácia o zhode
Súprava pre širokopásmové merania

Súprava pre širokopásmové merania

Vďaka unikátnym vlastnostiam osciloskopu M595, je táto súprava vhodná na meranie signálov s frekvenciou až 350 MHz, ktoré je možné vzorkovať rýchlosťou až 1GS/s v reálnom čase (50GS/s v prípade periodických dejov). Príslušenstvo je volené tak, aby sa merania mohli vykonávať ako so vstupnou impedanciou 10MOhm, tak aj cez 50 Ohmový koaxiálny kábel.

Pri použití vzorkovacieho režimu je možné nastaviť časovú základňu prístroja až na 125ps/d.

Osciloskop

Progresívny dizajn osciloskopu M595 je raritou v tejto kategórii. Ponúka extrémne vysokú vzorkovaciu rýchlosť v reálnom čase (1GS/s pre jeden a 500MS/s pre oba kanály). Moderne konštruované vstupné zosilňovače zabezpečujú šírku pásma až 350 MHz. Zariadenie je napájané z adaptéru, ktorý je vybavený vymeniteľnými zásuvkami pre použitie v Európe, USA, Anglicku a Austrálii.

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronické obvody prístrojov sú (tak, ako je to u všetkých prístrojov ETC) navrhnuté s ohľadom na spoľahlivosť. Meracie vstupy znesú napätie +-200V, čo je v tejto kategórii ojedinelé. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Veľkosť pamäte, používaná pri meraní, je nastaviteľná. Takto je možné jednoducho zvoliť taký spôsob merania, ktoré je pre danú aplikáciu vhodný (krátku pamäť pre rýchle obnovovanie obrazovky, alebo dlhú pamäť pre analýzu dlhotrvajúceho priebehu). Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

Programové vybavenie

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora s hornou medznou frekvenciou až 350 MHz.

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Uloženie

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

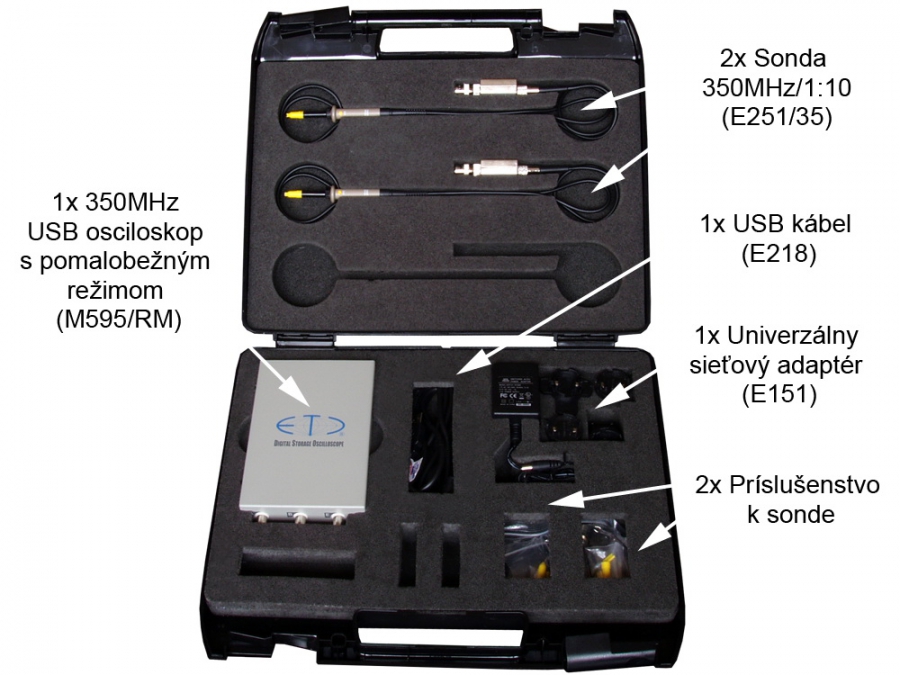

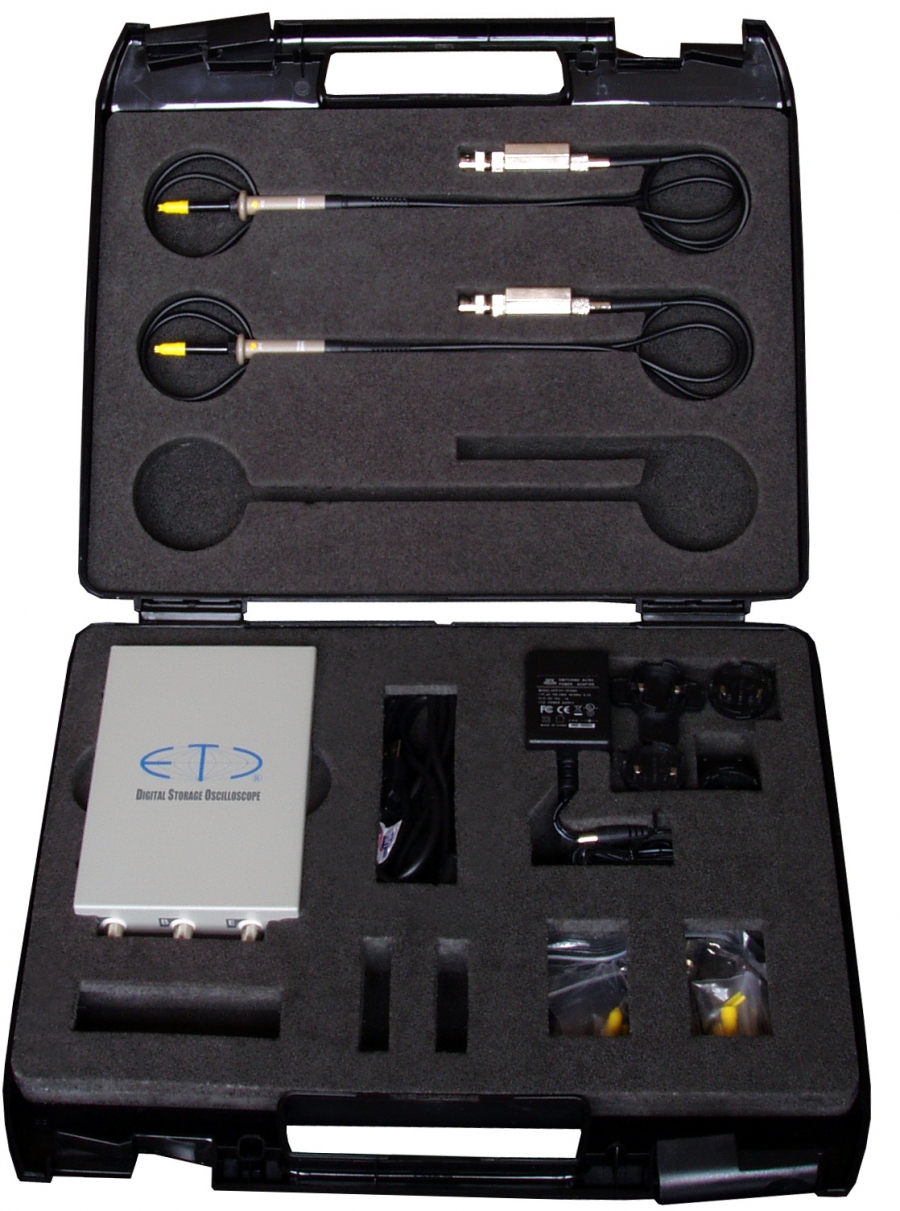

Obsah širokopásmovej súpravy

Obsah širokopásmovej súpravy

Kat. číslo
Popis
M595/RM 1x 350 MHz digitálny pamäťový osciloskop s pomalobežným režimom
E218 1x Kábel USB 2.0/1,8m
E151 1x Univerzálny sieťový adaptér 100 - 240 V, s európskou, britskou, americkou a austrálskou zásuvkou
E251/35 2x Osciloskopická sonda 350 MHz/1:10, 1m

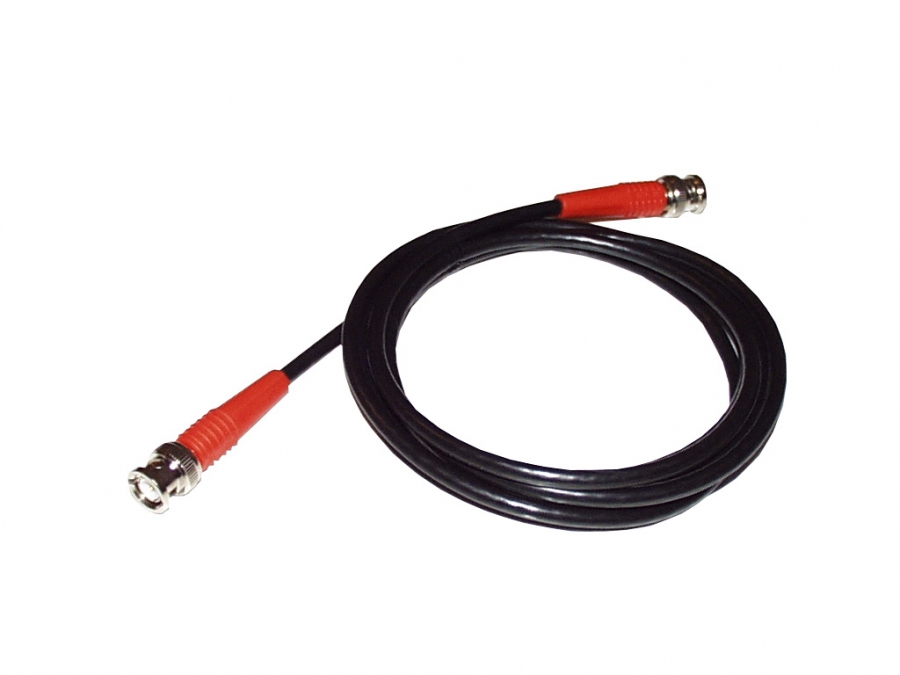

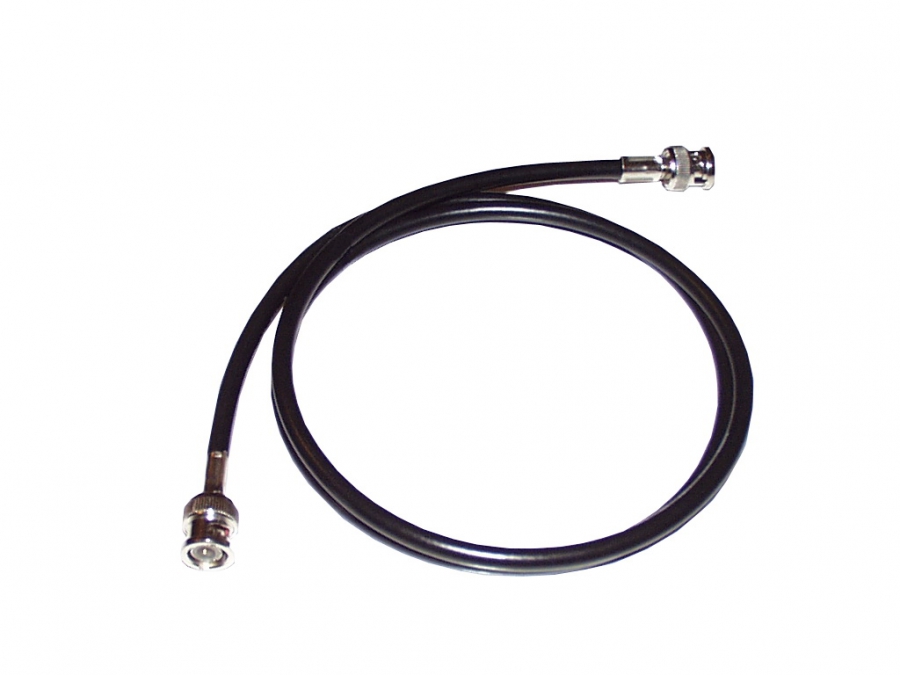

E350/01 1x Koaxiálny kábel 50 Ohm/1m
E322 1x Priechodzia záťaž 50 Ohm
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
2x Varovný leták
1x Kalibračný certifikát
1x Deklarácia o zhode

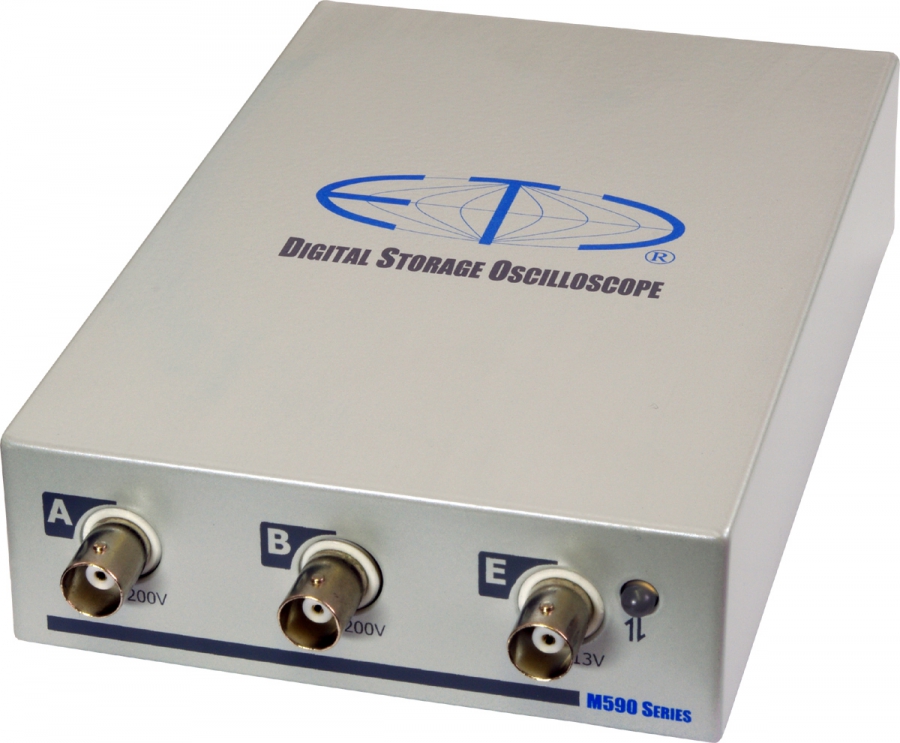

M595 350MHz Digitálny pamäťový osciloskop

M595 350MHz Digitálny pamäťový osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 350MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 1GS/s (jeden kanál), 500MS/s (dva kanály)
  • Maximálna ekvivalentná vzorkovacia frekvencia 50GS/s
  • Vnútorná pamäť: 32kS pre každý kanál
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10

Digitálny pamäťový osciloskop M595 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M595 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M595 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané zo sieťového adaptéra, ktorý je súčasťou dodávky. Prístroj je chladený aktívne ventilátorom, ktorý má tichý chod.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 30pF). Vnútorná pamäť (32k pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M595. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 1ns/div do 20ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 125ps/div do 1.28s/div.

Súčasťou balíka M595 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10. Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

K dispozícii sú dva doplnkové balíky programového vybavenia: M590 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M590 a M590 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M595 technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-300MHz, AC: 1.6Hz-300MHz na rozsahoch 10mV/div až 50mV/div; DC: 0-350MHz, AC: 1.6Hz-350MHz na rozsahoch 100mV/div až 5V/div
Predĺženie hrany impulzu max. 1.2ns na rozsahoch 10mV/div až 50mV/d, 1ns na ostatných rozsahoch
Separácia kanálov min. –40 dB
Vstupný odpor 1 MOhm +3%, -1%
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 28 pF +- 1pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 4 ns
Minimálna dĺžka spúšťacích impulzov 1.5 ns
Maximálne pripojiteľné napätie na externý vstup -10V až +13V pre frekvencie nižšie ako 20kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 32768*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 32768*Ts s vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu nastaviteľná od 1024 po 32768 (32k) vzoriek pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 1ns/d až 20ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 125ps/d až 1.28s/d
Presnosť časovej základne 0.01% do rozsahu 20ns/d a 0.5% pre rozsahy 10ns/d až 1ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 2.5kHz až 1 GHz pre jeden kanál
2.5kHz až 500 MHz pre dva kanály
Rozsah ekvivalentnej vzorkovacej frekvencie 2.5kHz až 50GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 32768 vzoriek pred a 32768 vzoriek po spúšťacej udalosti vždy v maximálnej dĺžke 32765 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Synchronizačný výstup

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Tvar výstupného signálu Nábežná hrana impulzu úrovne cca 3V

Napájanie

Zdroj napájania USB rozhranie počítača a sieťový adaptér 10V až 18V DC (+ pól na stredovom kolíku)
Maximálny odber USB: 0.85W (170mA), adaptér: max. 7W

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 560 g

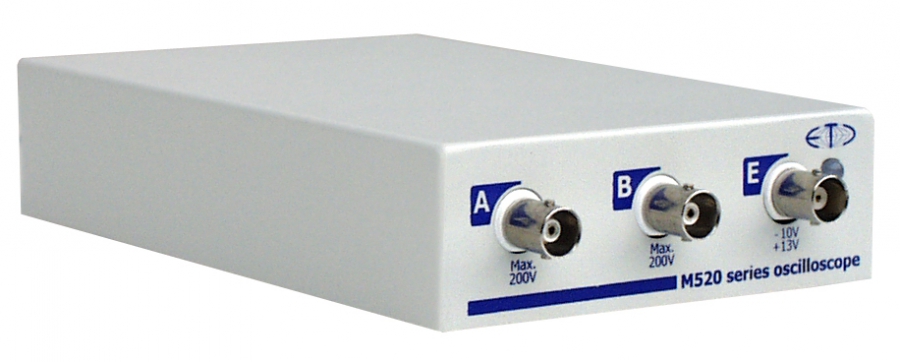

M520
M520

Súpravy prístrojov rodiny M520 (K521 až K526)

Rodina M520 ponúka šesť spoľahlivých prístrojov vhodných pre väčšinu meraní. Tieto prístroje sú optimalizované na pomer výkon/cena.

Prístroje sú montované v odolnej, recyklovateľnej kovovej krabičke.

Elektronika prístrojov je (tak, ako je to u všetkých prístrojov ETC) navrhnutá s ohľadom na spoľahlivosť. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu a napájanie, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

Programové vybavenie

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní jednoduché ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora.

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Prehľad vlastností jednotlivých prístrojov rodiny M520 je v nasledujúcej tabuľke:

Typ Počet kanálov Šírka pásma Rozsah citlivosti Max. vzork. v reálnom čase Max. ekviv. vzork. Rozsah časovej základne Veľkosť pamäte Zdroj napájania
M521 2 60MHz 10mV/div až 5V/div 50MS/s 5GS/s 1ns/d až 800ms/d 4K USB
M522 2 60MHz 10mV/div až 5V/div 50MS/s 5GS/s 1ns/d až 1.6s/d 8K USB
M523 2 120MHz 10mV/div až 5V/div 100MS/s 10GS/s 500ps/d až 800ms/d 4K USB
M524 2 120MHz 10mV/div až 5V/div 100MS/s 10GS/s 500ps/d až 1.6s/d 8K USB
M525 2 150MHz Výroba ukočená 200MS/s 20GS/s 200ps/d až 800ms/d 4K USB
M526 2 150MHz 10mV/div až 5V/div 200MS/s 20GS/s 200ps/d až 1.6s/d 8K

USB

Uloženie

Každá súprava tejto skupiny je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

M521
M521

M521 60MHz osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 60MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 50MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 5GS/s
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M521 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M521 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M521 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (4K pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M521. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 10ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 1ns/div do 800ms/div.

Súčasťou balíka M521 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

Programové vybavenie Spektrálny analyzátor je súčasťou základného balíka. Analyzuje signál na kanále A a zobrazí jeho frekvenčné spektrum.

K dispozícii sú dva doplnkové balíky programového vybavenia: M520 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M520 a M520 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M521 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-60 MHz, AC: 1.2 Hz-60 MHz
Predĺženie hrany impulzu max. 5.8 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 4096 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 10 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 1 ns/d až 800 ms/d (4.096 s)
Presnosť časovej základne 0.01 % do rozsahu 100ns/d a 0.5 % pre rozsahy 50ns/d až 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 50 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 5 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 4094 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 4096 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g
M522 60MHz osciloskop

M522 60MHz osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 60MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 50MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 5GS/s
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M522 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M522 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M522 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (8K pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M522. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 10ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 1ns/div do 1.6s/div.

Súčasťou balíka M522 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

Programové vybavenie Spektrálny analyzátor je súčasťou základného balíka. Analyzuje signál na kanále A a zobrazí jeho frekvenčné spektrum.

K dispozícii sú dva doplnkové balíky programového vybavenia: M520 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M520 a M520 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M522 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-60 MHz, AC: 1.2 Hz-60 MHz
Predĺženie hrany impulzu max. 5.8 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 8192 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 10 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 1 ns/d až 1.6 s/d (8.192 s)
Presnosť časovej základne 0.01 % to100ns/d, 0.5 % for 50ns/d to 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 50 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 5 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 8190 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 8192 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g

Pomalobežný režim

Pomalobežný režim umožňuje použitie osciloskopov na zber dát, ktorého dĺžka nie je obmedzená internou vyrovnávacou pamäťou prístroja. V rozsahu vzorkovacích frekvencií 50S/s až 5MS/s (50S/s až 250kS/s ak je prístroj pripojený cez rozhranie USB 1.1) umožňuje nepretržité ukladanie nameraných údajov na disk, pričom veľkosť výsledného súboru je obmedzená iba kapacitou disku, prípadne obmedzeniami operačného systému. Pre vzorkovacie frekvencie vyššie ako 500kS/s je potrebné mať rýchly počítač. Zozbierané dáta sú pri zbere viditeľné. Ktorýkoľvek z nameraných súborov je možné prezerať a vykonávať na ňom merania.

Programový balík pomalobežného režimu obsahuje dve aplikácie.

m520rm

Aplikácia zberu dát umožňuje meranie, a záznam dát na disk. Tieto dáta je potom možné prezerať prehliadačom, ktorý tvorí druhú aplikáciu.

m520rmvw

Pomalobežný režim zberu dát je spoplatnený doplnok. Je ho možné kúpiť priamo pri nákupe prístroja, alebo ho dokúpiť k prístroju, ktorý už vlastníte.

M523 120MHz osciloskop

M523 120MHz osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 120MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 100MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 10GS/s
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M523 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M523 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M523 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (4K pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M523. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 5ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 500ps/div do 800ms/div.

Súčasťou balíka M523 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

Programové vybavenie Spektrálny analyzátor je súčasťou základného balíka. Analyzuje signál na kanále A a zobrazí jeho frekvenčné spektrum.

K dispozícii sú dva doplnkové balíky programového vybavenia: M520 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M520 a M520 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M523 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-120 MHz, AC: 1.2 Hz-120 MHz
Predĺženie hrany impulzu max. 2.9 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 4096 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 5 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 500 ps/d až 800 ms/d (4.096 s)
Presnosť časovej základne 0.01 % to100ns/d, 0.5 % for 50ns/d to 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 100 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 10 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 4094 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 4096 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g

M524 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-120 MHz, AC: 1.2 Hz-120 MHz
Predĺženie hrany impulzu max. 2.9 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 8192 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 5 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 500 ps/d až 1.6 s/d (8.192s)
Presnosť časovej základne 0.01 % to100ns/d, 0.5 % for 50ns/d to 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 100 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 10 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 8190 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 8192 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g
M524 120MHz osciloskop

M524 120MHz osciloskop

VÝROBA UKONČENÁ
  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 120MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 100MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 10GS/s
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M524 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M524 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M524 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (8K pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M524. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 5ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 500ps/div do 1.6s/div.

Súčasťou balíka M524 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

Programové vybavenie Spektrálny analyzátor je súčasťou základného balíka. Analyzuje signál na kanále A a zobrazí jeho frekvenčné spektrum.

K dispozícii sú dva doplnkové balíky programového vybavenia: M520 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M520 a M520 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M525 150MHz osciloskop

M525 150MHz osciloskop

VÝROBA UKONČENÁ
  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 150MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 200MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 20GS/s
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M525 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M525 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M525 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (4K pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M525. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 2ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 200ps/div do 800ms/div.

Súčasťou balíka M525 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP , Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

Programové vybavenie Spektrálny analyzátor je súčasťou základného balíka. Analyzuje signál na kanále A a zobrazí jeho frekvenčné spektrum.

K dispozícii sú dva doplnkové balíky programového vybavenia: M520 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M520 a M520 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M525 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-150 MHz, AC: 1.2 Hz-150 MHz
Predĺženie hrany impulzu max. 2.4 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 40
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 4096 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 2 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 200 ps/d až 800 ms/d (4.096 s)
Presnosť časovej základne 0.01 % do rozsahu 100ns/d a 0.5 % pre rozsahy 50ns/d až 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 200 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 20 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 4094 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 4096 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g
M520
M520

M526 150MHz osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 150MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 200MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 20GS/s
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Digitálny pamäťový osciloskop M526 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M526 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M526 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (8K pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M526. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 2ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 200ps/div do 1.6s/div.

Súčasťou balíka M526 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

Programové vybavenie Spektrálny analyzátor je súčasťou základného balíka. Analyzuje signál na kanále A a zobrazí jeho frekvenčné spektrum.

K dispozícii sú dva doplnkové balíky programového vybavenia: M520 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M520 a M520 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

M526 Technická Špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-150 MHz, AC: 1.2 Hz-150 MHz
Predĺženie hrany impulzu max. 2.4 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 40
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 8192 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 2 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 200 ps/d až 1.6 s/d (8.192s)
Presnosť časovej základne 0.01 % do rozsahu 100ns/d a 0.5 % pre rozsahy 50ns/d až 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 200 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 20 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 8190 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 8192 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g
K531 - Súprava generátora ľubovoľných priebehov

K531 - Súprava generátora ľubovoľných priebehov

Jadro súpravy tvorí generátor ľubovoľných priebehov M531. Je doplnený o príslušenstvo tak, aby bol použiteľný pre čo najširšiu skupinu meraní.

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronika prístroja je (tak, ako je to u všetkých prístrojov ETC) navrhnutá s ohľadom na spoľahlivosť. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Generátor je vybavený aj vysokoúrovňovým výstupom schopným generovať signál amplitúdy 25 V. K tomu, aby tento výstup fungoval, je potrebné generátor napájať z adaptéra. Adaptér je vybavený vymeniteľnými zásuvkami pre použitie v Európe, USA, Anglicku a Austrálii.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Uloženie

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

Obsah súpravy K531

Obsah súpravy K531

Kat. číslo
Popis
M531 1x USB generátor ľubovoľných priebehov
E218 1x Kábel USB 2.0/1,8m
E151 1x Univerzálny sieťový adaptér 100 - 240 V, s európskou, britskou, americkou a austrálskou zásuvkou
E350/01 1x Koaxiálny kábel 50 Ohm/1m

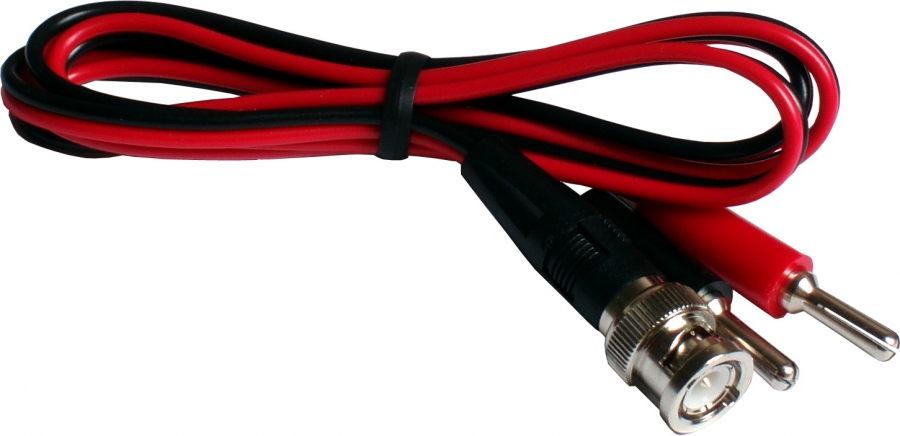

E350/51 1x Kábel BNC-banániky 50 Ohm/1m
E324/4 1x Súprava tlmiacich členov
E350/61 1x Kábel BNC-krokodílky 50 Ohm/1m
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
2x Varovný leták
1x Kalibračný certifikát
1x Deklarácia o zhode
M531 generátor ľubovoľných priebehov

M531 generátor ľubovoľných priebehov

  • Kompatibilné s USB 2.0 a USB 1.1
  • Rýchly nízkonapäťový výstup (L)
  • Vysokonapäťový výstup (H - až do 50Vpp)
  • 12 bitový DA prevodník
  • Vzorkovacia frekvencia do 100MS/s
  • Napájaný z USB (externý zdroj napájania je potrebný len pri zapnutí vysokonapäťového výstupu (H)
  • Malé rozmery a hmotnosť
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903)

Generátor ľubovoľných priebehov M531 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M531 je jednokanálový generátor ľubovoľných priebehov využívajúci USB 2.0 resp. USB 1.1. Generátor má dva výstupy: oba generujú ten istý priebeh, líšia sa úrovňou napätia. Nízkonapäťový výstup (L) má výstupnú impedanciu 50ohm a maximálne napätie špička-špička 9V. Žiadny externý zdroj nie je potrebný pre generovanie na nízkonapäťovom výstupe. Vysokonapäťový výstup má výstupnú impedanciu 600ohm a maximálne napätie špička-špička 50V. Externý zdroj energie (súčasť dodávky) je potrebný pre generovanie na vysokonapäťovom výstupe.

Súčasťou dodávky je výkonné programové vybavenie. Všetky bežné nastavenia generátora sú prístupné na hlavnom okne a sú ľahko dostupné pomocou myši. Programové vybavenie je navrhnuté s dôrazom na jednoduché a intuitívne ovládanie.

Knižnica priebehov obsahuje niekoľko preddefinovaných priebehov (sínus, trojuholník, pílu, obdĺžnik). Nové priebehy je možné vytvoriť (resp. modifikovať existujúce) pomocou integrovaných editorov (ručný editor, matematický editor, editor štandardných priebehov). Programové vybavenie dokáže importovať dáta z ASCII formátu (napr. z Matlabu, Excelu a iných aplikácii, ktoré podporujú tento formát).

K dispozícii je jeden doplnkový balík programového vybavenia: development kit pre M530, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M530.

M531 Technická špecifikácia

Výstupy

Počet kanálov 1
Počet výstupov 2, nízko a vysokoúrovňový (L a H)
Útlmový člen na výstupe L Nastaviteľný na 0 alebo -20dB
Maximálny rozkmit napätia výstupu L naprázdno -4.5V až 4.5V (9Všš) pri nastavení útlmového člena na 0dB
-450mV až 450mV (900mVšš) pri nastavení útlmového člena na -20dB
Maximálny rozkmit napätia výstupu H naprázdno -25V až 25V (50Všš)
Odporúčaný rozsah nastavenia výstupného napätia kanálu L naprázdno 800mVšš až 9Všš pri nastavení útlmového člena na 0dB
80mVšš až 900mVšš pri nastavení útlmového člena na -20dB
Odporúčaný rozsah nastavenia výstupného napätia kanálu H naprázdno 4.6Všš až 50Všš
Krok nastavenia výstupného napätia, výstup L, naprázdno menej ako 2.5mV pri nastavení útlmového člena na 0dB
menej ako 250uV pri nastavení útlmového člena na -20dB
Krok nastavenia výstupného napätia, výstup H, naprázdno menej ako 13mV
Chyba nastavenia výstupného napätia Výstup L: +-2% z aktuálnej hodnoty v odporúčanom rozsahu nastavení do frekvencie harmonického signálu 10MHz
Výstup H: +-2.5% z aktuálnej hodnoty v odporúčanom rozsahu nastavení do frekvencie 100kHz
+-5% od 100kHz do 200kHz
Rozsah nastavenia posuvu napätia, výstup L, naprázdno +-1.5V pri nastavení útlmového člena na 0dB
+-150mV pri nastavení útlmového člena na -20dB
Rozsah nastavenia posuvu napätia, výstup H, naprázdno +-8V
Chyba nastavenia posuvu, výstup L +-1.5% z rozsahu posuvu
Chyba nastavenia posuvu, výstup H +-2% z rozsahu posuvu
Výstupný odpor, výstup L 50Ohm
Výstupný odpor, výstup H 600Ohm
Tolerancia výstupného odporu, výstup L +-1.5%, pre nastavenie útlmového člena 0dB
+2%,-0.5% pre nastavenie útlmového člena -20dB
Tolerancia výstupného odporu, výstup H +-1.5%
Dolnopriepustné filtre Spoločné pre oba výstupy, nastaviteľné na 20MHz, 40MHz a off
Dĺžka hrany obdĺžnikového signálu, výstup L menej ako 10ns, filtre v polohe off
Dĺžka hrany obdĺžnikového signálu, výstup H menej ako 2.5us
Odolnosť výstupov proti skratu Časovo neobmedzená

Generovanie priebehu

Veľkosť pamäte priebehov 8192 bodov v štandardnom režime a maximálne 16384 bodov vo vlastnom režime
Krok nastavenia frekvencie menej ako 0.003% z aktuálnej hodnoty
Chyba nastavenia frekvencie 0.01% z aktuálnej hodnoty
Maximálna rýchlosť generovania 100 000 000 vzoriek/s
Rozsah opakovacej frekvencie priebehov 2mHz až 50MHz *
Režimy generovania priebehov Periodický, manuálny, jednorazový

* - Pri opakovacej frekvencii 25 až 50MHz sa priebeh skladá iba z dvoch vzoriek.

Synchronizácia

Synchronizačný vstup 3.3V CMOS kompatibilný
Prahová úroveň synchronizačného signálu cca 1.6V
Dovolený rozsah synchronizačného napätia -10V, +13V
Synchronizačný výstup 3.3V CMOS kompatibilný

Napájanie

Zdroje napájania - USB rozhranie počítača cez štandardný USB kábel
- k tomu, aby bol vysokonapäťový výstup (H) funkčný, je potrebné pripojiť prídavný zdroj 10V až 18V DC (sieťový adaptér je súčasťou dodávky)
Odbery - max. 480mA z USB
- 1.2W až 2.25W z prídavného zdroja vysokonapäťového výstupu (v závislosti na výstupnom napätí a záťaži vysokonapäťového zdroja)

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 530 g
M520 Rodina osciloskopov

M520 Rodina osciloskopov

Rodina osciloskopov M520 patrí do skupiny prístrojov ETC Measuring Lab 3 (EML3). Poskytuje široký výber zariadení a umožňuje voľbu prístroja podľa potrieb. Ponúka vynikajúci pomer výkon/cena.

Všetky zariadenia rodiny M520 majú veľmi jednoduchú a intuitívnu inštaláciu a obsluhu, dokážu sa prispôsobiť rozlíšeniu Vašej obrazovky (od 800x600 nahor). Sú napájané priamo z USB.

Rodina osciloskopov M520 obsahuje šesť USB osciloskopov. Majú rovnaké rozmery 106 x 163 x 35 mm (bez konektorov a nožičiek), ale rozličné parametre a cenu. Všetky osciloskopy majú dva vertikálne kanály s rozlišovacou schopnosťou 8 bit a rozsahmi od 10mV/div do 5V/div s krokom 1-2-5. Sú plne kompatibilné s USB 2.0 a USB 1.1 a vhodné pre mobilné použitie, pretože sú napájané priamo z USB, teda nie je potrebné žiadne externé napájanie.

Prístoje poskytujú mnoho možností, ktoré sú v tejto cenovej kategórii ojedinelé. Napríklad:

  • Dvojúrovňový spúšťací systém vybavený na každej úrovni digitálnym filtrom krátkych impulzov a čítačom výskytu, ktorý je vhodný pre definíciu zložitých spúšťacích udalostí (napr. zobrazenie vybraného riadku video signálu).
  • Virtuálna pamäť veľkosti 63000 vzoriek. Táto umožňuje oneskoriť zber dát od spúšťacej udalosti o maximálne 63000 vzoriek.
  • Jednoduchý a komplexný režim spúšťania. Jednoduchý režim je vhodný pre začiatočníkov, kým komplexný umožňuje využiť všetky možnosti spúšťacieho systému.

Štandardné spúšťacie možnosti, ako je zber dát pred spúšťacou udalosťou, spúšťanie z kanálu A, kanálu B a externého vstupu alebo nastavenie prahovej úrovne pre oba kanály v rámci celého rozsahu sú tiež k dispozícii.

Vertikálny vychyľovací systém je vybavený všetkými štandardnými funkciami ako je prepínač AC/DC, uzemnenie vstupov alebo voľba deliaceho pomeru vstupnej sondy (1:1, 1:10, 1:100). Oba kanály vydržia napätie +-200 V bez ohľadu na zvolený rozsah.

Funkcia digitálneho tienenia, ktorá po aktivovaní odstráni asynchrónny šum z meraného priebehu bez vplyvu na frekvenčnú charakteristiku je súčasťou vertikálneho vychyľovacieho systému.

Použitím metódy náhodného vzorkovania je horizontálny vychyľovací systém schopný dosiahnuť ekvivalentnú vzorkovaciu frekvenciu až 20GS/s. Obsahuje tiež funkciu zoom s pomerom 10:1 až 1:16. Najrýchlejšia časová základňa je 200ps/div v režime 10:1 alebo 2ns/div v režime 1:1.

Štandardné programové vybavenie, ktoré umožňuje ovládať všetky funkcie zariadenia je k dispozícii na webstránke ETC a je zdarma. Ak budete používať najnovšiu verziu programového vybavenia, Vaše technické vybavenie bude tiež aktuálne, pretože veľká časť technického vybavenia je konfigurovaná pomocou programového vybavenia.

Ak chcete ovládať zariadenie z rodiny M520 pomocou vlastnej aplikácie, môžete použiť M520DK API. Funguje s nasledovnými operačnými systémami: Windows 98 SE, Windows ME, Windows 2000, Windows XP , Windows Vista, Windows 7, Windows 8 a Windows 10(1903).

Pomalobežný režim osciloskopu rodiny M520 (doplnkové programové vybavenie) umožnuje využiť osciloskop ako zapisovač.

Krátke porovnanie zariadení rodiny M520 nájdete v nasledujúcej tabuľke:

Typ Frekvenčná charakteristika vstupných zosilňovačov Max. vzorkovacia frekvencia v reálnom čase Max. ekvivalentná vzorkovacia frekvencia Veľkosť pamäte pre každý kanál
M521 60MHz 50MS/s 5GS/s 4K
M522 60MHz 50MS/s 5GS/s 8K
M523 120MHz 100MS/s 10GS/s 4K
M524 120MHz Výroba ukončená 10GS/s 8K
M525 150MHz Výroba ukončená 20GS/s 4K
M526 150MHz 200MS/s 20GS/s 8K

Všetky ceny sú bez DPH, EXW Žilina.

K574 - Súprava 150MHz osciloskopu

K574 - Súprava 150MHz osciloskopu

Osciloskop M574 je pokračovateľom rodiny M520. Je navrhnutý tak, aby uspokojil zákazníka, ktorý potrebuje spoľahlivý prístroj vhodný na všetky bežné merania, ale aj na tie, ktoré vyžadujú dlhý záznam. Interná pamäť s kapacitou 1MS na každý kanál umožňuje detailnú analýzu dlhých a rýchlych udalostí (ako je napríklad digitálna komunikácia).

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronické obvody prístrojov sú (tak, ako je to u všetkých prístrojov ETC) navrhnuté s ohľadom na spoľahlivosť. Meracie vstupy znesú napätie +-200V, čo je v tejto kategórii ojedinelé. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Veľkosť pamäte, používaná pri meraní, je nastaviteľná. Takto je možné jednoducho zvoliť taký spôsob merania, ktorý je pre danú aplikáciu vhodný (krátku pamäť pre rýchle obnovovanie obrazovky, alebo dlhú pamäť pre analýzu dlhotrvajúceho priebehu). Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu a napájanie, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

Programové vybavenie

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní jednoduché ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora.

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Uloženie

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

Obsah súpravy K574

Obsah súpravy K574

Kat. číslo
Popis
M574/RM 1x 150 MHz digitálny pamäťový osciloskop s pomalobežným režimom
E218 1x Kábel USB 2.0/1,8m
E261/20 2x Prepínateľná osciloskopická sonda 200 MHz/1:1:10, 1,2m
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
2x Varovný leták
1x Kalibračný certifikát
1x Deklarácia o zhode

M574 Technická špecifikácia

Vertikálny vychyľovací systém

Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bitov (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-150 MHz, AC: 1.2 Hz-150 MHz
Predĺženie hrany impulzu max. 2.4 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5 ns
Minimálna dĺžka spúšťacích impulzov 2.5 ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 1048576*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

Počet dielikov 10
Počet bodov na dielik 50
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu nastaviteľná od 1024 po 1048576 (1M) vzoriek pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 5 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 625 ps/d až 204.8 s/d
Presnosť časovej základne 0.01 % do rozsahu 100ns/d a 0.5 % pre rozsahy 50ns/d až 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 100 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 10 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 1048576 vzoriek pred a 1048576 vzoriek po spúšť. udalosti vždy v dĺžke 1048576 vzoriek

Kompenzačný generátor

Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g
M574 150MHz osciloskop

M574 150MHz osciloskop

  • Kompatibilné s USB 2.0 a USB 1.1
  • Dvojkanálový so šírkou pásma 150MHz
  • Citlivosť: 10mv/div až 5V/div s krokom 1-2-5
  • Maximálna vzorkovacia frekvencia v reálnom čase 100MS/s
  • Maximálna ekvivalentná vzorkovacia frekvencia 10GS/s
  • Veľká vnútorná pamäť: 1MS pre každý kanál
  • Programové vybavenie pre Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903).

Digitálny pamäťový osciloskop M574 je členom rodiny prístrojov ETC Measuring Lab 3 (EML3).

M574 je dvojkanálový osciloskop pripojiteľný cez USB 2.0 a USB 1.1. Jednoduchosť inštalácie a pripojenia k počítaču robia z M574 prístroj vhodný pre mobilné použitie. Zariadenie je pripojené k počítaču štandardným USB káblom a je napájané priamo z neho. Vďaka maximálnej spotrebe 2.25W je prístroj dobre použiteľný s prenosným počítačom napájaným z batérie.

Vstupy sú dostupné cez BNC konektory a sú kompatibilné so štandardnými sondami (s minimálnym kompenzačným rozsahom 32pF). Vnútorná pamäť (1M pre každý kanál) je používaná ako rýchla vyrovnávacia pamäť na uloženie meraných priebehov.

Programové vybavenie je súčasťou balíka M574. Najnovšia verzia je k dispozícii na našej webstránke zdarma. Všetky štandardné funkcie moderných digitálnych osciloskopov (prerušenie merania, oneskorenie merania, zoom atď.) a mnohé ďalšie (ukladanie/načítanie priebehov pre ďalšie použitie, export do schránky, vytlačenie merania spolu s nastavením osciloskopu) sú k dispozícii.

Vysoká prenosová rýchlosť umožňuje časté obnovovanie obrazovky (vytvára dojem analógového osciloskopu).

K dispozícii sú štyri režimy zberu dát (AUTO, NORMAL, SINGLE, MANUAL). Spúšťanie je riadené dvojstupňovým spúšťacím systémom vybaveným digitálnym filtrom impulzov a čítačom výskytov na každej úrovni. Kanál A, kanál B a externý vstup je možné aktivovať ako zdroj signálu pre spúšťací systém. Prahovú úroveň kanálu A a B je možné nastavovať v rámci celej obrazovky osciloskopu. Prah externého vstupu je nastavený na približne 1.5V a je TTL a CMOS kompatibilný. Tento sofistikovaný systém umožňuje synchronizáciu s komplikovanými priebehmi (napr. výber riadku video signálu).

V režime zobrazenia (zoom) 1:1 je časová základňa nastaviteľná od 5ns/div do 100ms/div s krokom 1-2-5. S využitím iných režimov zobrazenia je možné nastaviť časovú základňu od 625ps/div do 204.8s/div.

Súčasťou balíka M574 je inštalačná príručka v papierovej forme a podrobná príručka používateľa na CD. Kontextová pomoc je integrovaná do programového vybavenia.

Programové vybavenie funguje pod operačnými systémami Windows 98SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Veľkosť obrazovky osciloskopu je možné meniť podľa rozlíšenia monitora (minimálne 800x600).

K dispozícii sú dva doplnkové balíky programového vybavenia: M570 Development kit, ktorý umožňuje vytvorenie vlastných aplikácii, ktoré využívajú zariadenie M570 a M570 Pomalobežný režim, ktorý umožňuje využiť osciloskop ako zapisovač.

Obsah dodávky M574

  • Prístroj M574
  • USB kábel
  • Inštalačná príručka
  • CD s programovým vybavením a príručkou
K774 - Súprava 150MHz galvanicky oddeleného osciloskopu

K774 - Súprava 150MHz galvanicky oddeleného osciloskopu

Osciloskop M774 je unikátny tým, že meracie vstupy sú galvanicky oddelené od riadiaceho počítača. Izolácia vstupov prináša zvýšenú bezpečnosť pri meraní napätí, ktorých hodnota je nad bezpečnou hranicou a tiež znižuje úroveň rušivých napätí, vznikajúcich v dôsledku niekoľkonásobného zemnenia.

Tento prístroj je perfektný pre meranie v zložitých systémoch, kde je pravdepodobnosť chybného zapojenia meracích vstupov vysoká. M774 je tiež ideálny pre merania energetických systémov, pretože izolácia vstupných obvodov a možnosť bezpečnostného uzemnenia mechaniky výrazne znižuje pravdepodobnosť úrazu elektrickým prúdom.

Veľká interná pamäť prístroja 1MS na každý kanál umožňuje detailnú analýzu rýchlych a dlhotrvajúcich udalostí.

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronické obvody prístrojov sú (tak, ako je to u všetkých prístrojov ETC) navrhnuté s ohľadom na spoľahlivosť. Meracie vstupy znesú napätie +-200V, čo je v tejto kategórii ojedinelé. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Veľkosť pamäte, používaná pri meraní, je nastaviteľná. Takto je možné jednoducho zvoliť taký spôsob merania, ktoré je pre danú aplikáciu vhodný (krátku pamäť pre rýchle obnovovanie obrazovky, alebo dlhú pamäť pre analýzu dlhotrvajúceho priebehu). Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu a napájanie, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

Programové vybavenie

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní jednoduché ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora.

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 2.5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Uloženie

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

Obsah súpravy K774

Obsah súpravy K774

Kat. číslo
Popis
M774/RM 1x Galvanicky oddelený 150 MHz digitálny pamäťový osciloskop s pomalobežným režimom
E218 1x Kábel USB 2.0/1,8m
E261/20 2x Prepínateľná osciloskopická sonda 200 MHz/1:1:10, 1,2m
E771 1x Uzemňovací kábel
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
1x Varovné letáky
1x Kalibračný certifikát
1x Deklarácia o zhode
K595 - Súprava 350MHz osciloskopu

K595 - Súprava 350MHz osciloskopu

Progresívny dizajn osciloskopu M595 je raritou v tejto kategórii. Ponúka extrémne vysokú vzorkovaciu rýchlosť v reálnom čase (1GS/s pre jeden a 500MS/s pre oba kanály). Moderne konštruované vstupné zosilňovače zabezpečujú šírku pásma až 350 MHz. Zariadenie je napájané z adaptéru, ktorý je vybavený vymeniteľnými zásuvkami pre použitie v Európe, USA, Anglicku a Austrálii.

Prístroj je montovaný v odolnej, recyklovateľnej kovovej krabičke.

Elektronické obvody prístrojov sú (tak, ako je to u všetkých prístrojov ETC) navrhnuté s ohľadom na spoľahlivosť. Meracie vstupy znesú napätie +-200V, čo je v tejto kategórii ojedinelé. Každý prístroj prechádza automatickou kalibráciou, ktorá je potvrdená kalibračným certifikátom.

Veľkosť pamäte, používaná pri meraní, je nastaviteľná. Takto je možné jednoducho zvoliť taký spôsob merania, ktoré je pre danú aplikáciu vhodný (krátku pamäť pre rýchle obnovovanie obrazovky, alebo dlhú pamäť pre analýzu dlhotrvajúceho priebehu). Rozhranie USB 2.0, ktoré používajú tieto prístroje na komunikáciu, umožňuje takú rýchlosť kreslenia priebehov, ktorá je zrovnateľná s prístrojmi stolového typu. V prípade, že riadiaci počítač ponúka iba rozhranie USB 1.1, zvolí prístroj tento typ komunikácie.

Programové vybavenie

Základný balík programov obsahuje programové vybavenie, ktoré vytvorí prostredie jednoducho používateľného osciloskopu (Scope) . Tento program umožní ovládanie štandardných funkcií osciloskopu, ako aj špeciálnych funkcií, ako je FFT, variabilný dosvit obrazovky, alebo tolerančné testovanie maskou. Dáta je možné exportovať na ďalšie spracovanie. Súčasť základného balíka je aj programové vybavenie spektrálneho analyzátora s hornou medznou frekvenciou až 350 MHz.

Pomalobežný režim, ktorým je vybavený každý osciloskop súpravy, umožňuje zber dát rýchlosťou až 5MS/s a jeho ukladanie na hard disk počítača v reálnom čase. Na analýzu týchto dát je určený prehliadač priebehov. Dáta je možné tiež exportovať za účelom analýzy iným programovým vybavením.

Podpora

Spoločnosť ETC Vám ponúka časovo neobmedzenú podporu. Kedykoľvek môžete konzultovať s našimi technikmi problémy spojené s meraním, ktoré práve vykonávate.

Programové vybavenie je vždy prístupné zadarmo na našej stránke. Každá nová verzia je Vám k dispozícii bez ohľadu na to, kedy ste si prístroj zakúpili.

Uloženie

Súprava je uložená v pevnom kufríku, ktorý chráni prístroj a príslušenstvo aj v prípade hrubej manipulácie. Každá súčasť súpravy má vytvorené miesto v polyetylénovej pene, čo umožňuje rýchle rozbalenie a zbalenie súpravy a drží jej obsah na svojom mieste aj pri neobvyklých polohách kufríka.

Obsah súpravy K595

Obsah súpravy K595

Kat. číslo
Popis
M595/RM 1x 350 MHz digitálny pamäťový osciloskop s pomalobežným režimom
E218 1x Kábel USB 2.0/1,8m
E151 1x Univerzálny sieťový adaptér 100 - 240 V, s európskou, britskou, americkou a austrálskou zásuvkou
E251/35 2x Osciloskopická sonda 350 MHz/1:10, 1m
1x CD s programovým vybavením a manuálmi
1x Inštalačný leták
2x Varovný leták
1x Kalibračný certifikát
1x Deklarácia o zhode
M611 Logický analyzátor

M611 Logický analyzátor

  • 32 kanálový logický analyzátor
  • vzorkovacia frekvencia až 100MHz
  • dĺžka záznamu 524280 32-bitových slov
  • programové vybavenie pre meranie a analýzu digitálnych signálov
  • pripojenie k PC cez paralelný port (EPP) alebo USB

Logický analyzátor ETC M611 je balík technických a programových prostriedkov, ktorý vytvára po pripojení k počítaču 32 kanálový logický analyzátor so vzorkovaním až 100MHz. Maximálna dĺžka záznamu je 524280 32-bitových slov.

Logický analyzátor dokáže pracovať v dvoch režimoch:

  1. Režim časovej analýzy, pri ktorom je použitý interný zdroj taktovacích impulzov. V tomto režime je možné využiť všetkých 32 kanálov.
  2. Režim stavovej analýzy, pri ktorom je použitý externý zdroj taktovacích impulzov (maximálna rýchlosť 50MHz). V tomto režime je jeden kanál použitý ako zdroj taktovacích impulzov a jeden kanál ako zdroj povoľovacieho signálu (ARM).

Pri spúšťaní z interného zdroja je možné priradiť každému bitu spúšťacieho slova hodnotu 0, 1, alebo X (pri spúšťaní nebude daný bit braný do úvahy). Je možné spúšťať na vznik spúšťacieho slova, alebo jeho zánik. Pri spustení z interného zdroja je generovaný externý spúšťací pulz. Pri spúšťaní z externého zdroja je možné spúšťať na nábežnú alebo závernú hranu externého, TTL, alebo 3.3V CMOS kompatibilného, signálu.

Množstvo dát zozbieraných po spustení je voliteľné od 8 po 524280 slov v kroku 8 slov. Celkovo je možné (pred aj po spustení) zozbierať 524280 slov. Počet výskytov spúšťacej udalosti potrebnej k spusteniu zberu je možné nastaviť od 1 po 65535.

Signály sa pripájajú k analyzátoru cez sondy. Každá sonda pripája 8 signálov, pre ktoré je možné meniť prahové napätie v závislosti od typu sondy. Súčasťou dodávky sú štyri sondy EA111 umožňujúce voľbu prahového napätia na CMOS 3.3V, CMOS 5V a TTL. Tieto sondy majú oneskorenie menšie ako 10ns.

Programové vybavenie

Súčasťou základného balíka M611 je programové vybavenie, ktoré vytvorí na obrazovke počítača ovládací panel virtuálneho analyzátora a umožní jednoduché ovládanie všetkých jeho funkcií pomocou myši.

Pre väčšiu prehľadnosť umožňuje programové vybavenie združovanie jednotlivých fyzických signálov do zberníc, priraďovanie mien jednotlivým signálom. Na meranie časových intervalov je k dispozícii neobmedzené množstvo kuzorov.

Namerané dáta je možné uložiť na pevný disk pre ich neskoršiu analýzu.

K dispozícii je tlačový manažér, ktorý Vám umožní vytlačiť obrazovku a nastavenia analyzátora usporiadané tak, ako Vám to vyhovuje. Spôsob usporiadania informácii na strane je možné uložiť.

Minimálne požiadavky na počítač sú:
 PC486 kompatibilný počítač, 16MB, CD-ROM, VGA s rozlíšením 800 x 600, EPP V1.9 alebo EPP + ECP paralelný port alebo rozhranie USB (s použitím EC602, ktorý je teraz súčasťou základného balíka), myš alebo iné polohovacie zariadenie, 10MB priestoru na pevnom disku, vhodný operačný systém (MS Windows 98, ME, 2000, XP Vista, 7 alebo 8). Windows XP, Vista, 7 a 8 iba prostredníctvom USB adaptéra EC602, ktorý je súčasťou dodávky.
Doporučujeme však minimálne požiadavky plus:
PC PENTIUM kompatibilný počítač s taktovacou frekvenciou 400MHz, 64MB RAM, VGA s rozlíšením 1024x768, myš s kolieskom.

Logický analyzátor M611 je možné doplniť o M611 Development Kit. M611 Development Kit umožňuje napísať si vlastné aplikácie, ktoré využívajú hardvér logického analyzátora M611.

M611 screen

Pripojenie k počítaču (EPP)

Analyzátor ETC M611 patrí medzi prístroje systému ETC Measuring Lab II (EML II). K počítaču sa pripája prostredníctvom paralelného portu (LPT) pracujúceho v režime EPP (V 1.9). K jednému počítaču je možné pripojiť maximálne 15 prístrojov systému EML II, pričom nezaniká ani možnosť pripojenia tlačiarne. M611 sa vyrába zatiaľ iba v externej modifikácii (M611/E), čo je samostatný prístroj pripojený k počítaču prostredníctvom štandardného paralelného kábla, napájaný sieťovým adaptérom.

USB Adaptér

Adaptér EC602 umožňuje pripojenie jedného až pätnástich prístrojov rady ETC Measuring Lab II (EML II). Adaptér sa pripája k počítaču cez USB a jeho výstup sa pripája k prístroju EML II. Tento postup umožňuje všetkým majiteľom prístrojov rady EML II pripojiť prístroje buď cez EPP alebo cez USB.

Súčasťou dodávky sú ovládače pre operačné systémy Windows 98, Windows ME, Windows 2000, Windows XP , Windows Vista, Windows 7, Windows 8 a Windows 10.

Technická špecifikácia M611

Časová analýza

Počet kanálov 32
Frekvencia hodinových impulzov 2.5kHz - 100MHz
Spúšťanie interné, externé
Šírka interného spúšťacieho slova 32 bitov
Nastavenie bitov interného spúšťacieho slova 1, 0, X
Externé spúšťanie 1 bit na nábežnú alebo závernú hranu
Počet výskytov spúšťacej udalosti nastaviteľný na 1 až 65535
Dĺžka záznamu max. 524 280 slov
Pozícia spúšťacieho slova v zázname kdekoľvek v kroku 8 slov
Režim zberu jednorazový, opakovaný

Stavová analýza

Počet kanálov 30
Počet externých hodinových vstupov 1
Blokovací signál ("ARM") 1
Max. frekvencia hodinových impulzov 50 MHz
Šírka interného spúšťacieho slova 30 bitov
Nastavenie bitov interného spúšťacieho slova 1, 0, X
Dĺžka záznamu max. 524 280 slov
Pozícia spúšťacieho slova v zázname kdekoľvek s krokom 8 slov
Externé spúšťanie 1 bit na nábežnú alebo závernú hranu

Komunikácia s počítačom

Komunikácia internej verzie cez LPT EPP V1.9
Komunikácia externej verzie cez LPT EPP V1.9, alebo USB 1.1 prostredníctvom adaptéra EC602 (teraz súčasťou základného balíka)

Napájanie

Napájacie napätie +5V, +12V pre internú verziu priamo z konektora pre diskovú jednotku počítača
+14 až +18V DC (- pól v strede) pre externú verziu (adaptér je súčasťou dodávky)
Spotreba energie maximálne 3.2 VA

Rozmery a hmotnosť

Rozmery internej verzie Kompatibilné s montážnym miestom pre CD jednotku v počítači
Rozmery externej verzie š x v x h 145 x 48 x 270 mm
Hmotnosť externej verzie 910 g

Technické údaje sondy EA111

Počet kanálov 8
Oneskorenie < 10 ns
Sklz medzi jednotlivými kanálmi < 1 ns
Prahové napätie nastaviteľné 3.3V CMOS, 5V CMOS, TTL
Rozsah vstupných napätí v režime 3.3V CMOS -2V až +5.5V
Rozsah vstupných napätí v režime 5V CMOS -2V až +7V
Rozsah vstupných napätí v režime TTL -2V až +7V

Technické údaje sondy EA112

Počet kanálov 8
*Oneskorenie <35ns ak 0.25V<|Ui-UT|<2V
<40ns ak 2V<|Ui-UT|<5V
<60ns ak 5V<|Ui-UT|<10V
<120ns ak 10V<|Ui-UT|<15V
Prahové napätie (UT) -5V až +5V s krokom < 40mV
Chyba nastavenia prahového napätia +- 100 mV +- 2% z nastavenej hodnoty
**Maximálny rozsah vstupných napätí +-15V

* - Ui je vstupné napätie pred zmenou a UT je prahové napätie

** - Prekročenie rozsahu môže spôsobiť zničenie sondy

M611 Obsah dodávky

Obsah dodávky M611/E

  • Modul analyzátora EM611/E
  • USB adaptér EC602
  • Štandardný 25 žilový prepojovací kábel na paralelný port
  • Napájací adaptér 14V/0.8A
  • 4x Sonda EA111 s klipmi
  • Inštalačná príručka
  • CD
EC602 USB Adaptér

EC602 USB Adaptér

Adaptér EC602 umožňuje pripojenie jedného až pätnástich prístrojov rady ETC Measuring Lab II (EML II). Adaptér sa pripája k počítaču cez USB a jeho výstup sa pripája k prístroju EML II. Tento postup umožňuje všetkým majiteľom prístrojov rady EML II pripojiť prístroje buď cez EPP alebo cez USB.

Súčasťou dodávky sú ovládače pre operačné systémy Windows 98, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7 a Windows 8.

Sonda E261/06

Sonda E261/06

Dĺžka kábla:
1.2m
Deliaci pomer:
prepínateľná 1:1:10
Šírka pásma:
60MHz
Sonda E261/20

Sonda E261/20

Dĺžka kábla:
1.2m
Deliaci pomer:
prepínateľná 1:1:10
Šírka pásma:
200MHz
Sonda E251/35

Sonda E251/35

Dĺžka kábla:
1.0m
Deliaci pomer:
1:10
Šírka pásma:
350MHz
Sonda E252/06

Sonda E252/06

Dĺžka kábla:
1.2m
Deliaci pomer:
1:100
Šírka pásma:
60MHz
Sonda E252/15

Sonda E252/15

Dĺžka kábla:
1.2m
Deliaci pomer:
1:100
Šírka pásma:
150MHz
Sonda E252/25

Sonda E252/25

Dĺžka kábla:
1.3m
Deliaci pomer:
1:100
Šírka pásma:
250MHz
Vysokonapäťová sonda E253/01

Vysokonapäťová sonda E253/01

Dĺžka kábla:
1.3m
Deliaci pomer:
1:1000
Šírka pásma:
10MHz
Maximálne napätie:
(DC-400kHz) 7kV
Vstupný odpor:
500MOhm
Vstupná kapacita:
3pF
Rozsah kompenzácie:
15-60pF
Sonda na meranie zapaľovania E273

Sonda na meranie zapaľovania E273

Dĺžka kábla:
2.5m
Deliaci pomer:
1:10000
E370/01

E370/01

Typ kábla:
BNC-BNC
Farba:
Čierna
Impedancia:
75ohm
Dĺžka:
1m
E352/02

E352/02

Typ kábla:
BNC-BNC
Farba:
Červená
Impedancia:
50ohm
Dĺžka:
2m
E350/01

E350/01

Typ kábla:
BNC-BNC
Farba:
Čierna
Impedancia:
50ohm
Dĺžka:
1m
E350/51

E350/51

Typ kábla:
BNC-banániky
Impedancia:
50ohm
Dĺžka:
1m
E350/61

E350/61

Typ kábla:
BNC-Krokodílky
Impedancia:
50ohm
Dĺžka:
1m
Priechodzia záťaž E322

Priechodzia záťaž E322

Impedancia:
50ohm
Frekvenčný rozsah:
DC-1GHz
Zaťažiteľnosť:
1W
Súprava tlmiacich členov E324/4

Súprava tlmiacich členov E324/4

Počet kusov:
4
Impedancia:
50ohm
Frekvenčný rozsah:
DC-1GHz
Zaťažiteľnosť:
1W
Deliace pomery jednotlivých členov:
6dB, 10dB, 20dB, 40dB
E390/BN

E390/BN

Popis: E390/BN je redukcia zo štandardného BNC konektora na banániky.

EA500-0 - Ovládací panel pre USB osciloskopy

EA500-0 - Ovládací panel pre USB osciloskopy

Umožňuje ovládanie všetkých dôležitých funkcií

  • Ovládanie pomocou myši, alebo klávesnice zostáva aktívne
  • K počítaču sa pripája cez rozhranie USB
  • Napájaný z USB

Používatelia, ktorí používajú počítač (notebook) ako základný pracovný nástroj a majú ho neustále k dispozícii, ocenia výhody USB osciloskopov, ako sú malé rozmery a jednoduchá archivácia nameraných priebehov. Pri práci v teréne sa však nie vždy nájde také miesto pre notebook, ktoré by dovoľovalo pohodlnú manipuláciu s myšou a zároveň umožňovalo prístup k meranému objektu. Spoločnosť ETC s.r.o. ponúka riešenie vo forme ovládacieho panela, ktorý sa pripája k počítaču USB káblom a umožňuje ovládanie ktoréhokoľvek osciloskopu ETC z rodín M520, M570, M590 a M700.

Panel je riešený tak, aby sa pohodlne dal držať v ruke, pripnúť na opasok, alebo „clipboard“, kde môžu byť informácie o meranom objekte, alebo jednoducho postaviť na stôl vo vodorovnej, alebo šikmej polohe. Pri používaní panela zostávajú všetky pôvodné ovládacie možnosti osciloskopu zachované a teda ovládanie panelom, myšou, alebo klávesovými skratkami je možné kombinovať. Používateľ môže pred meraním uložiť notebook na bezpečné miesto tak, aby mohol sledovať jeho obrazovku, USB osciloskop dať na iné vhodné miesto pre meranie a jediné, čo potrebuje mať po ruke je ovládací panel. Panel je možné použiť ako s novým, tak i ľubovoľne starým osciloskopom. Postačí nainštalovať program Scope 4.0. Ovládací panel EA500-0 nie je viazaný na sériové číslo osciloskopu a je ho možné používať s ľubovoľným počtom prístrojov rôznych typov.

Niektoré ovládacie prvky (gombíky) panela majú dvojakú funkciu. Zatiaľ, čo jedna funkcia súvisí s otáčaním prvku, iná je priradená jeho stlačeniu. Tak napríklad otáčaním gombíka je možné nastavovať vertikálnu polohu stopy, a jeho stlačením prepínať väzbu kanálu (AC/DC).

Panel poslúži servisným technikom v teréne, ale aj tým, ktorí svoj USB osciloskop radšej ovládajú klasickými ovládacími prvkami.

Galéria Programového vybavenia

EA604/2

EA604/2

Používané s: M621, M631, M611
Popis: EA604/2 umožňuje pripojiť dve zariadenia z rady EML II k Vašemu PC (k jednému paralelnému portu alebo jednému EC602 USB adaptéru).

EA604/4

EA604/4

Používané s: M621, M631, M611
Popis: EA604/4 spolu s EA604/2, umožňuje pripojiť väčšie množstvo zariadení rady EML II k Vašemu PC (k jednému paralelnému portu alebo jednému EC602 USB adaptéru). Na obrázku sú tri zariadenia pripojené k PC pomocou EA604/2 a EA604/4.
Potrebné doplnky: EA604/2

A631/E

A631/E

Používané s: M631
Popis: A631/E spolu s M631/E umožňujú generovať 16-bitové digitálne slová s maximálnou frekvenciou 50MHz. A631/E je možné použiť len s externou verziou M631.

Logická sonda EA111

Logická sonda EA111

Používané s: M611

Počet kanálov 8
Oneskorenie < 10ns
Sklz medzi jednotlivými kanálmi < 1ns
Prahové napätie nastaviteľné 3.3V CMOS, 5V CMOS, TTL
Rozsah vstupných napätí v režime 3.3V CMOS -2V až +5.5V
Rozsah vstupných napätí v režime 5V CMOS -2V až +7V
Rozsah vstupných napätí v režime TTL -2V až +7V

Potrebné doplnky: EA327/8S alebo EA328

Logická sonda EA112

Logická sonda EA112

Používané s: M611

Počet kanálov 8
Oneskorenie < 35ns ak 0.25V < |Ui-UT| < 2V
< 40ns ak 2V < |Ui-UT| < 5V
< 60ns ak 5V < |Ui-UT| < 10V
< 120ns ak 10V < |Ui-UT| < 15V
kde Ui je napätie pred zmenou a UT je prahové napätie
Prahové napätie -5V až +5V s krokom < 40mV
Presnosť nastavenia +-100mV +- 2%
Rozsah vstupných napätí +-15V

Potrebné doplnky: EA327/8S alebo EA328

EA327/8S

EA327/8S

Používané s: M611
Popis: Klipy EA327/8S umožňujú pripojiť logickú sondu k testovanému zariadeniu.

EA328

EA328

Používané s: M611
Popis: Klipy EA328 umožňujú pripojiť 9 (8+1) klipov KL611 (SMD klip) k logickej sonde.
Potrebné doplnky: KL611

KL611

KL611

Používané s: M611
Popis: Klip KL611 spolu s EA328 umožňujú pripojiť logickú sondu k SMD pinom s roztečou 1.27mm.

Programové vybavenie

Hlavné okno

Súčasťou základného balíka osciloskopu je programové vybavenie, ktoré umožňuje ovládanie osciloskopu cez PC. Pracuje pod operačnými systémami Windows 98, Windows ME, Windows 2000 , Windows XP, Windows 7, Windows 8 a Windows 10.

Najnovšia verzia programového vybavenie je k dispozícii na webstránke zdarma. V prípade, že nie je k PC pripojený prístroj, spustí sa v demo režime.

sshot01

Všetky základné ovládacie prvky osciloskopu sú ľahko prístupné na hlavnej obrazovke. Vďaka tomu je meranie veľmi podobné meraniu so stolovým prístrojom.

K dizpozícii je tlačový manažér, ktorý umožňuje tlač protokolu o meraní. Tlačový manažér umožňuje upraviť vzhľad protokolu, pridať do neho vlastný text.

sshot02

Súčasťou základného programového vybavenia sú, okrem štandardných modulov (A+B, A-B atď), aj nasledujúce moduly:

Modul fourierovej transformácie

Modul fourierovej transformácie slúži na spracovanie vstupného signálu pomocou fourierovej transformácie.

sshot03

Vďaka automatickému hľadaniu periódy vstupného signálu je použitie FT jednoduché. K dispozícii sú dva algoritmy: DFT (diskrétna fourierova transformácia) a FFT (rýchla fourierova transformácia).

Modul multiwave

Modul multiwave slúži na zobrazenie histórie tvaru nameraného priebehu spolu s pravdepodobnosťou výskytu vzoriek určitej úrovne v danom čase.

sshot04

Modul inverznej fourierovej transformácie

Modul inverznej fourierovej transformácie umožňuje zmeniť frekvenčné spektrum vypočítané modulom fourierovej transformácie a previesť ho späť do časovej oblasti.

sshot05

Frekvenčné spektrum je možné zmeniť troma spôsobmi:

  • Vyhodiť všetky frekvenčné zložky pod zvolenou úrovňou
  • Vyhodiť zvolené frekvenčné zložky
  • Simulovať prechod zvoleným filtrom

sshot06

Modul automatického určenia parametrov signálu

Tento modul umožňuje automaticky vypočítať tieto parametre: Napätie špička-špička, napätie kladnej špičky, napätie zápornej špičky, frekvencia, perióda, napätie jednosmernej zložky, efektívna hodnota napätia, priemerná hodnota napätia, činiteľ výkyvu, dĺžka impulzu, dĺžka medzery, strieda, úroveň impulzu, úroveň medzery, prekmit nábežnej hrany, prekmit závernej hrany, dĺžka nábežnej hrany, dĺžka závernej hrany.

sshot07

Development kit

Development kit je súbor knižníc a príkladov umožňujúcich vytvárať vlastné aplikácie. Tieto knižnice poskytujú prístup ku všetkým možnostiam.

Development kit obsahuje knižnice pre operačné systémy Win98SE, WinME, Win2000, Windows XP , Windows Vista, Windows 7, Windows 8 a Windows 10(1903). Obsahuje tiež podrobný popis knižníc a príklady použitia pod programovacími jazykmi Inprise Delphi, Borland C++ a Microsoft Visual Basic.

Scope zoznam zmien

Nové vo verzii 4.00:
+ Podpora pre ovládací panel EA500-0
+ Ovládače sú kompatibilné s Virtual Boxom
 + Pridaná automatická akcia, ktorá prepne spúšťací režim na AUTO pri vstupe do náhodného vzorkovania
+ Opravená chyba, ktorá spôsobovala nesprávne vypnutie kanála pri načítaní dát zo súboru
+ Opravená chyba, ktorá spôsobovala zmiznutie dát pri načítanom priebehu

Nové vo verzii 3.02:
+ Pridané ovládače pre Windows 7
+ Opravená chyba v module 80% kurzorov
+ Opravený formát .esb (obsahuje aj informáciu o jeho verzii)
+ Opravený problém s obnovením nastavení pri načítaní priebehu

Nové vo verzii 3.01:
+ Pridaná podpora pre testovanie maskou
+ Pridaná podpora pre samokalibráciu vertikálneho posuvu
+ Pridané popisky do modulu X/Y
+ Pridaný voliteľný deliaci pomer sondy na vstupe
+ Pozícia 0V je správne inicializovaná, ak sú používané dva rozličné prístroje s jednou inštaláciou programového vybavenia
+ Vylepšený vzhľad piktogramov na hlavnej obrazovke
+ Zpresnená poloha 0V
+ Opravená chyba pri zbere 32k dát pri M595
+ Opravené hodnoty kurzorov v module X/Y (deliaci pomer sondy je zohľadnený)
+ Opravené nesprávne uzatváranie handle-ov v ovládačoch
+ Opravená chyba, pri ktorej sa niektoré nastavenia nesprávne načítali pri štarte aplikácie
+ Opravená chyba pri ukladaní obrázkov, ktorá spôsobovala, že sa súbor settings.xml vytvoril v adresári, kde bol obrázok uložený
+ Opravená chyba, ktorá spôsobovala chybnú inicializáciu zariadenia rodiny M520 po prerušení komunikácie
+ Opravený názov sekcie v nastaveniach (Ovládacie prvky -> Vertikálne nastavenia)
+ Opravená chyba závislostí medzi nastaveniami v jednoduchom režime

Nové vo verzii 3.00:
+ Pridaná možnosť voľby režimov zobrazenia (k dispozícii sú jednoduchý a klasický režim)
+ Pridaná možnosť nastavovať vertikálny posuv uchopením čiary vertikálnej mriežky
+ Pridaná možnosť zvoliť zobrazenú časť uchopením čiary horizontálnej mriežky
+ Pridaná možnosť zobraziť horizontálnu mriežku dynamicky (jedna z vertikálnych čiar sa nachádza na značke spustenia)
+ Pridaná možnosť uložiť nastavenie autosave
+ Pridaná podpora úsporného režimu počítača
+ Pridaný parameter príkazového riadku -s, ktorý slúži na načítanie nastavení zo zvoleného súboru
+ Pridaný parameter príkazového riadku -d, ktorý slúži na zvolenie typu prístroja, ktorý má byť inicializovaný
+ Opravená chyba vzorkovania osciloskopu M525

Nové vo verzii 2.03:
+ Významné zlepšené rozlíšenie v zobrazovacom režime "priemerovanie"
+ Vylepšená poloha zeme na obrazovke
+ Stabilizované hľadanie automatického režimu zobrazenia
+ Pridaná možnosť spustenia zberu kliknutím na zelenú zástavku v spúšťacom režime normal
+ Priorita uchopenia priebehu bola zmenená v prospech načítaných priebehov
+ Programové vybavenie dokáźe opraviť niektoré poškodenia licenčného súboru
+ Pozícia kurzorov je automaticky opravená ak sa nachádzajú mimo obrazovky
+ Informácia o verzii ovládačov nie je zobrazovaná

Nové vo verzii 2.02:
+ Pridaná podpora pre viac osciloskopov M774
+ Pridaný ukazovateľ pokroku počas inicializácie
+ Pridané automatické nastavovanie režimu zobrazenia
+ Vylepšený algoritmus kreslenia metódou xor
+ Pridaná možnosť resetovania do výrobných nastavení
+ Pridaná možnosť automatického prepnutia do režimu auto pri uzemnení vstupov
+ Pridaná možnosť, ktorá nastavuje úroveň spúšťania spolu s rozsahom a posuvom
+ Pridaná kontrola duplicitných klávesových skratiek počas ich definovania
+ Pridaná možnosť zobrazenia polohy obrazovky na ovládacích prvkoch vertikálneho posuvu
+ Vertikálny rozsah v paneli "vertical" zahŕňa deliaci pomer sondy (toto správanie je možné vypnúť v nastaveniach)
+ Zlepšená kompatibilita s niektorými ovládačmi pre tlačiareň pod Windows 98
+ Text, ktorý indikuje rozsah v informáciách na hlavnej obrazovke obsahuje aj informáciu o väzbe
+ Opravená chyba časovania pamäte pri rodine M520
+ Opravený ovládač pre rodinu M770 pod Windows 98
+ Opravená chyba, ktorá spôsobila chybné nastavenie digitálneho filtra pri zmene časovej základne vo vzorkovacom režime
+ Opravená chyba, ktorá spôsobila povolenie posuvného ukazovateľa dosvitu pri štarte

Nové vo verzii 2.01:
+ Pridaná podpora pre osciloskop M774
+ Pridaná možnosť zobrazenia s dlhým dosvitom (fading)
+ Pridané klávesové skratky pre zmazanie obrazovky a pre vymazanie dosvitu
+ Pridané zobrazenie úrovne 0V
+ Pridaná dynamická poloha mriežky
+ Pridané popisky mriežky
+ Pridaná možnosť tlače vo farbách aplikácie
+ Pridaný modul detekcie fázy
+ Pridané závislosti nastavení (na nastavenia, ktoré nemajú žiadny efekt, nie je možné kliknúť)
+ Vylepšené vykresľovanie náhľadu tlače
+ Zmenená jednotka rýchlosti vzorkovania na S/s (vzorky za sekundu)
+ Opravené problémy so spúšťaním u všetkých osciloskopov
+ Opravená kontextová pomoc pre ovládací prvok priehľadnosti okna
+ Opravená chyba v automatickom ukladaní, ktorá spôsobila ukladanie dát pri prehliadaní priebehu
+ Opravená chyba v oknách Možnosti exportu - pri zvolení "OK" sa automaticky aktualizuje zvolená šablóna
+ Opravený nesprávny výpočet úrovne spúšťania na kanáli B
+ Opravená chyba pri exporte informácií do obrázku
+ Opravená chyba pri spúšťaní v auto režime rodiny M520
+ Opravená chyba pri ktorej dochádzalo k označeniu nesprávnych parametrov ako N/A v module Wp
+ Opravená chyba pri nastavovaní množstva dát po spúšťacej udalosti (uchopením spúšťacej značky) pri zapnutom náhľade
+ Pri prekresľovaní priebehu je vždy použitá bitmapa

Nové vo verzii 2.00:
+ Pridaná podpora všetkých osciloskopov
+ Opravená chyba, ktorá spôsobovala chybné nastavenie počtu vzoriek po spúšťacej udalosti pri istých okolnostiach (chyba sa vyskytovala len pri zariadeniach rodiny M520)

Nové vo verzii 1.06:
+ Pridaná možnosť exportu do obrázku
+ Pridaná možnosť nastavovania množstva dát po spúšťacej udalosti uchopením značky spustenia
+ Pridaná možnosť zadávať množstvo dát po spúšťacej udalosti uchopením značky spustenia
+ Pridaná možnosť zadávať množstvo dát po spúšťacej udalosti v percentách pamäte
+ Pridané tlačidlo 'clear', ktoré vymaže obrazovku
+ Pridaná možnosť, ktorá umožňuje vymazanie priebehu na obrazovke pri štarte zberu v režime manual/single
+ Pridaný parameter RPM do modulu parametrov priebehu
+ Pridaná možnosť zastaviť zber dát v režimoch single/manual kliknutím na tlačidlo s červenou vlajkou
+ Opravená chyba v inštalátore pre Win98/ME
+ Opravená chyba spôsobujúca pád aplikácie, ak nie je nainštalovaný ovládač
+ Znížené zaťaženie procesora v single režime
+ Opravené vykonávanie modulov FT a IFT (modul FT sa vždy vykoná pred modulom IFT)
+ Opravená chyba, ktorá spôsobovala pád aplikácie pri zmene veľkosti pamäte pri zapnutom IFT

Nové vo verzii 1.05:
+ Pridaná podpora viacerých zariadení rady M570
+ Pridaná možnosť ovládania aplikácie pomocou klávesnice
+ Pridaná možnosť tlači vo farbe
+ Pridaná možnosť automatického ukladania priebehu
+ Pridaná možnosť exportovať čas spolu s dátami
+ Virtuálne kanály (napr. A+B) sú ukladané spolu s nameranými dátami
+ Pridaná možnosť exportu virtuálnych kanálov
+ Pridaná informácia o vzorkovacej frekvencii
+ Zmenený výstupný rozsah funkcií A+B a A-B tak, aby sa výsledný priebeh nikdy nedostal mimo obrazovky
+ Pridaná možnosť otvoriť readme cez aplikáciu
+ Opravená chyba, ktorá spôsobovala pád aplikácie, ak pri aktivácii modulu neboli namerané žiadne dáta
+ Opravené narábanie s pamäťou

Nové vo verzii 1.04:
+ Opravený zoznam zdrojov v okne "Moznosti exportu"
+ Vylepšená presnosť pri meraní so sondou 1:10 (rodina M570)
+ Vylepšená presnosť pri meraní so sondou 1:10 (rodina M520)
+ Opravené nesprávne hodnoty napätí v moduloch so sondou 1:10, 1:100 alebo 1:1000
+ Pridaná kontrola toho, či nebeží druhá inštancia aplikácie
+ Opravený text inštalácie ovládačov pod Win98/ME
+ Pridané ovládače pre 64 bitové operačné systémy
+ Zmenené odporúčania na používanie osciloskopu v príručke
+ Opravená chyba, ktorá spôsobovala pád aplikácie pri štarte bez pripojeného osciloskopu rodiny M520

Nové vo verzii 1.03:
+ Pridaná možnosť pozdržania merania samostatne na kanáli A a kanáli B
+ Opravená chyba v module "inverzia kanálu A"
+ Opravená chyba, ktorá spôsobovala pád aplikácie pri tlači do pdf (cez Acrobat Distiller 7.0)
+ Pridaná možnosť zobrazenia informácií na hlavnej obrazovke
+ Zrýchlené vykresľovanie priebehu (najmä pod Windows Vista)

Nové vo verzii 1.02:
+ Pridaná informácia o sériovom čísle zariadenia v okne "O produkte"
+ Pridaná možnosť spracovania licenčného súboru
+ Pridaná možnosť nastaviť priehľadnosť okna osciloskopu
+ Pridaný popis formátu .esb

Nové vo verzii 1.01:
+ Pridaná podpora exportu
+ Opravená chyba, ktorá spôsobovala pád aplikácie ak bol súbor settings.xml read-only
+ Pridaná možnosť ukladania/načítania nastavení
+ Pridaná podpora rade osciloskopov M520
+ Opravená chyba, ktorá spôsobovala chybnú inicializáciu modulu FT
+ Opravená chyba, ktorá umožnila vysunutie priebehu mimo možností zariadenia

M520 Pomalobezný režim zoznam zmien

Nové vo verzii 2.02:
+ Opravené chyby pri zobrazovaní ukazovateľov vertikálneho posuvu
+ Opravené chyby pri vykresľovaní priebehu

Nové vo verzii 2.01:
+ Znížený šum na oboch kanáloch
+ Opravená podpora tlače
+ Podmienky ARM je možné nastaviť aj počas zberu
+ Opravené problémy so spúšťaním

Nové vo verzii 1.03:
+ Opravená chyba, ktorá spôsobovala chybné nastavovanie rozsahu

Nové vo verzii 1.02:
+ Opravená chyba v spúšťacom systéme
+ Pridaný konvertor z formátu rmd do ASCII

Nové vo verzii 1.01:
+ Opravené zobrazenie mriežky v tlačovom manažéri
+ Pridaná podpora pre zariadenia M525/M526

M530 Zoznam zmien

Nové vo verzii 1.04:
+ Opravená chyba pri tvorbe priebehu v jednorazovom režime

Nové vo verzii 1.03:
+ Pridané ovládače pre Windows 7
+ Opravený problém s jednorazovým spúšťaním
+ Opravený problém pri správe pamäte pri ukončení aplikácie

Nové vo verzii 1.01:
+ Pridané spracovanie licenčného súboru
+ Pridané ovládače pre 64-bitové operačné systémy
+ Opravená chyba v "step" režime nastavovaní frekvencií, kde aktualizácia frekvencie v zariadení zabrala dlhší čas

M570 Pomalobežný režim zoznam zmien

Nové vo verzii 2.02:
+ Opravené chyby pri zobrazovaní ukazovateľov vertikálneho posuvu
+ Opravené chyby pri vykresľovaní priebehu

Nové vo verzii 2.01:
+ Znížený šum na oboch kanáloch
+ Opravená podpora tlače
+ Podmienky ARM je možné nastaviť aj počas zberu
+ Opravené problémy so spúšťaním

Nové vo verzii 1.02:
+ Opravená chyba v spúšťacom systéme
+ Pridaný konvertor z formátu rmd do ASCII

Nové vo verzii 1.01:
+ Opravené zobrazenie mriežky v tlačovom manažéri

M770 Pomalobežný režim zoznam zmien

Nové vo verzii 2.02:
+ Opravené chyby pri zobrazovaní ukazovateľov vertikálneho posuvu
+ Opravené chyby pri vykresľovaní priebehu

Spektrálny analyzátor zoznam zmien

Nové vo verzii 1.01:
+ Pridaná podpora osciloskopu M595
+ Pridaný ukazovateľ pokroku pri inicializácii
+ Pridaná korektná reakcia na rozpadnutie sa komunikácie so zariadením
+ Pridaná možnosť zmeny farby mriežky
+ Vylepšené vyhľadávanie špičiek kurzorom
+ Zmenené meno hlavného okna

M520 Development kit zoznam zmien

Nové vo verzii 1.06:
+ Pridané knižnice pre pomalobežný režim

Nové vo verzii 1.05:
+ Pridaná podpora pre zariadenie M525

Nové vo verzii 1.04:
+ Pridaná podpora pre zariadenie M526

Nové vo verzii 1.03:
+ Opravené nesprávne spúšťanie Auto režimu

Nové vo verzii 1.02:
+ Pridaná funkcia GetSDKVersion
+ Pridaná detekcia neznámeho zariadenia
+ Pridané zapínanie chýbajuceho ShapePrediction v príklade pre VB
+ Pridané implicitné ovládanie deličky triggra pre časové základne rýchlejšie ako 100ns/dielik

M570 Development kit zoznam zmien

Nové vo verzii 2.01:
+ Pridaná podpora pre viacero zariadení
+ Opravený problém so spúšťaním
+ Opravená chyba, ktorá spôsobovala, že úroveň spúšťania na kanále B bola nastavená na kanál A

M590 Development kit zoznam zmien

Nové vo verzii 1.01:
+ Pridaná podpora pomalobežného režimu

M611 Zoznam zmien

Nové vo verzii 1.05
+ Pridaná možnosť uloženia nastavenia prvkov
Nové vo verzii 1.04
+ Opravený preklep v jednom dialógovom okne
+ Zmena adresy firmy
+ Opravená chyba vo funkcii automatického priradenia signálov (AutoAssign)
+ Pridané automatické zotavenie programoveho vybavenia pri prerušení komunikácie so zariadením
+ Pridaná možnosť nastavovať posuv prvku v čase
+ Pridaná možnosť porovnávať dva alebo viac prvkov
+ Pridaná možnosť exportu do ASCII súboru
Nové vo verzii 1.03
+ Pridaná možnosť zmeniť meno prvku z hlavného okna
+ Pridaný popis formátu .dw do príručky používateľa
Nové vo verzii 1.02
+ Opravená chyba spôsobujúca chybu pri obnovení ovládacieho prvku zo spodnej lišty
Nové vo verzii 1.01
+ Pridaná podpora sond EA112 a EA113
+ Pridaná informácia o sondách
+ Pridaná informácia o povolených možnostiach

M621 Zoznam zmien

Nové vo verzii 3.11:
+ Opravený popisok pre počet vzoriek na dielik v pomalobežnom režime.
+ Opravená aktulizácia hodnoty digitálneho filtra pri zmene časovej základne.

Nové vo verzii 3.10:
+ Opravená inicializácia programového vybavenia po inštalácii.

Nové vo verzii 3.09:
+ Opravené nesprávne zobrazovanie celej pamäte pri zapnutom Sweep.

Nové vo verzii 3.07:
+ Opravené problémy v manuálnom pomalobežnom režime.
+ Doplnená dokumentácia popisu formátu dátového súboru pomalobežného režimu.
+ Opravené štartovanie aplikácie v Demo móde.
+ Opravené vykresľovanie zobrazenia X->Y.

Nové vo verzii 3.06:
+ Opravené zobrazovanie priebehu pri zapnutej FFT.
+ Pravý dvojklik nastaví pozíciu vertikálnych kurzorov na periódu signálu.
+ Opravené zobrazovanie priebehu od BeamFindera.
+ Upravené zobrazovanie výsledku funkcií f(x)=A+B a f(x)=A-B.
+ Upravené správanie Scroll Baru. Pridané možnosti 'Na začiatok' a 'Na koniec'.
+ Opravené centrovanie jemného posunu kanálu A.
+ Opravená dĺžka mena súboru pre ukladanie priebehov.

M631 Zoznam zmien

Nové vo verzii 1.10
+ opravená chyba vo funkcii "Import from ASCII", ktorá spôsobovala chybné nastavenie úrovne a posuvu priebehu
Nové vo verzii 1.09
+ pridaná podpora formátu dát osciloskopu M520
+ opravená chyba v kurzoroch kanálu B
+ opravená informácia o Vpp v import režime
Nové vo verzii 1.08
+ vylepšený jednorazový režim (odstránené generovanie väčšieho množstva periód)
+ opravená chyba, ktorá zabraňovala v niektorých prípadoch spustiť programové vybavenie
Nové vo verzii 1.07
+ opravená chyba v ovládaní kanálov
Nové vo verzii 1.06
+ opravená chyba v galérii priebehov
Nové vo verzii 1.05
+ zmenená desatinná čiarka na "."
Nové vo verzii 1.04
+ zmenený formát verzie na y.xx
+ zmenené referencie na ETC s.r.o.
Nové vo verzii 1.03
+ pridaná kontrola verzie používaných ovládačov
+ pridaná možnosť importu dát z ASCII súboru
+ pridaná bublinková pomoc k ovládacím prvkom
+ premenovaný režim "Import from M621 mode" na "Import mode"
+ pridaná možnosť uložiť importovaný priebeh v binárnej forme
+ pridaná možnosť otvoriť readme priamo z aplikácie
Nové vo verzii 1.02
+ pridaná informácia o verzii používaných ovládačov
+ opravená chyba v správe tlače
Nové vo verzii 1.01
+ opravená chyba v synchronizačnom systéme
+ pridaná podpora pre EC602 USB Adapter

Obsah dodávky M774

  • Prístroj M774
  • USB kábel
  • Bezpečnostný zemniaci kábel
  • Inštalačná príručka
  • CD s programovým vybavením a príručkou

Porovnanie technických špecifikácii prístrojov rodiny M520

Vertikálny vychyľovací systém

M521 M522 M523 M524 M525 M526
Počet dielikov 8
Počet bodov na dielik 32
Citlivosť Nezávisle nastaviteľná pre oba kanály v rozsahu 10mV/d až 5V/d s krokom 1-2-5
Chyba citlivosti +- 2% z aktuálnej hodnoty + 1 bod
Rozlišovacia schopnosť 8 bits (0,39%)
Frekvenčný rozsah (-3dB) DC: 0-60 MHz, AC: 1.2 Hz-60 MHz DC: 0-120 MHz, AC: 1.2Hz-120 MHz DC: 0-150 MHz, AD: 1.2Hz-150 MHz
Predĺženie hrany impulzu max. 5.8 ns max. 2.9 ns max. 2.4 ns
Separácia kanálov min. -60 dB v celom frekvenčnom rozsahu
Vstupný odpor 1 MOhm +5 %, -2 %
Kompenzácia nepresnosti vstupného odporu Digitálna na absolútnu presnosť zobrazenia +- 2% z aktuálnej hodnoty + 1 bod
Vstupná kapacita 30 pF +- 2pF
Chyba nastavenia nuly +- 2% z rozsahu
Maximálne pripojiteľné napätie +- 200V na ľubovoľnom rozsahu do frekvencie 100 kHz

Spúšťacie obvody

M521 M522 M523 M524 M525 M526
Usporiadanie Dvojúrovňový spúšťací systém
Zdroje signálu pre primárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Zdroje signálu pre sekundárnu úroveň Kanál A, kanál B a externý spúšťací vstup voliteľne
Nastavenie prahu spúšťania Kanál A a kanál B v celom rozsahu obrazovky. Externý spúšťací vstup pevne na asi 1.5V
Nastavenie aktívnej zmeny Nábežná, alebo záverná hrana pre každý vstup nezávisle
Minimálna perióda spúšťacích impulzov 5ns
Minimálna dĺžka spúšťacích impulzov 2.5ns
Maximálne pripojiteľné napätie na externý vstup V rozsahu -10V až +13V do frekvencie 20 kHz
Úpravy synchronizačných signálov Digitálny filter s možnosťou nastavenia doby trvania platného synchronizačného impulzu až 131072*Ts pre každú úroveň a čítač počtu opakovaní platnej spúšťacej udalosti nastaviteľný v rozsahu 1 až 32768 pre každú úroveň. Funkcia HOLD-OFF nastaviteľná na až 131072*Ts v vypínateľným automatickým režimom, ktorý zabezpečí zber správneho počtu dát pred spúšťacou udalosťou. (Ts - aktuálna perióda vzorkovania)

Vzorkovací systém

M521 M522 M523 M524 M525 M526
Počet dielikov 10
Počet bodov na dielik 50 40
Režim činnosti Zber a zobrazovanie pred a po spúšťacej udalosti s plynulým nastavením polohy okamihu spúšťania
Dĺžka záznamu 4096 bodov pre každý kanál 8192 bodov pre každý kanál 4096 bodov pre každý kanál 8192 bodov pre každý kanál 4096 bodov pre každý kanál 8192 bodov pre každý kanál
Rozsah nastavenia časovej základne v režime 1:1 10 ns/d až 100 ms/d v krokoch 1-2-5 5 ns/d až 100 ms/d v krokoch 1-2-5 2 ns/d až 100 ms/d v krokoch 1-2-5
Rozsah nastavenia časovej základne s využitím Zoom (Celková dĺžka záznamu) 1 ns/d až 800 ms/d (4.096 s) 1 ns/d až 1.6 s/d (8.192 s) 500 ps/d až 800 ms/d (4.096 s) 500 ps/d až 1.6 s/d (8.192s) 200 ps/d až 800 ms/d (4.096 s) 200 ps/d až 1.6 s/d (8.192s)
Presnosť časovej základne 0.01 % do rozsahu 100ns/d a 0.5 % pre rozsahy 50ns/d až 5 ns/d
Rozsah vzorkovacej frekvencie v reálnom čase 1kHz až 50 MHz 1kHz až 100 MHz 1kHz až 200 MHz
Rozsah ekvivalentnej vzorkovacej frekvencie 1kHz až 5 GHz 1kHz až 10 GHz 1kHz až 20 GHz
Rozsah zobrazenia priebehu vzhľadom na spúšťaciu udalosť 4094 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 4096 vzoriek 8190 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 8192 vzoriek 4094 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 4096 vzoriek 8190 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 8192 vzoriek 4094 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 4096 vzoriek 8190 vzoriek pred a 63000 vzoriek po spúšť. udalosti vždy v dĺžke 8192 vzoriek

Kompenzačný generátor

M521 M522 M523 M524 M525 M526
Výstupný konektor BNC, alternatívne k externému spúšťaciemu vstupu
Výstupná impedancia 1 kOhm paralelne so sériovou kombináciou 10nF a asi 50 Ohm
Tvar výstupného signálu Obdĺžnik striedy 1:1
Frekvencia výst. signálu 1465 Hz
Výst. napätie naprázdno 3.3V +- 5%

Napájanie

M521 M522 M523 M524 M525 M526
Zdroj napájania USB rozhranie počítača cez štandardný USB kábel
Maximálny odber USB1.1: 350 mA, USB2.0: 450 mA

Rozmery a hmotnosť

M521 M522 M523 M524 M525 M526
Rozmery bez konektorov a nožičiek (D x Š x V) 165 x 111 x 35 mm
Rozmery s konektormi a nožičkami (D x Š x V) 182 x 111 x 39 mm
Hmotnosť 520 g

ET 091 Školský pracovný modul

  • ET 091Podporuje rozhranie USB 2.0 a USB 1.1
  • Nevyžaduje zvláštny napájací zdroj
  • Umožňuje vytvárať jednoduché zapojenia bez spájkovania
  • Je použiteľný v individuálnom, alebo sieťovom režime
  • Umožňuje centrálny dohľad učiteľa nad prácou jednotlivých študentov

Školský pracovný modul ET 091 je navrhnutý, ako cenovo nenáročný pracovný prostriedok študenta na laboratórnych cvičeniach. Je pripojený k počítaču cez rozhranie USB, ktoré slúži aj ako zdroj napájania.  Pracovný modul ponúka nasledujúce možnosti:

-- Realizáciu jednoduchých elektronických obvodov pomocou nepájivého kontaktného poľa.
-- Zdroj napájania +5V/0,3A s poistkou proti preťaženiu.
-- Generátor funkcií sínus, trojuholník, obdĺžnik.
-- Vysielač a prijímač asynchrónnej sériovej komunikácie.
-- Presný nastaviteľný zdroj referenčného napätia.
-- Poskytuje riadený spínač použiteľný pri pokusoch s prechodovými javmi.
-- Je vybavený výkonovým zosilňovačom vhodným pre pokusy s akustickými signálmi

Súčasťou školského pracovného modulu ET 091 je aj programové vybavenie pracujúce pod operačnými systémami Windows. Umožňuje individuálne ovládanie všetkých prvkov modulu tak, aby boli použiteľné pre nezávislú prácu jednotlivca. Podporuje však aj skupinu modulov zapojených do siete v rámci laboratórnych cvičení. V takomto prípade umožňuje učiteľovi zadávanie úloh jednotlivým študentským pracoviskám, a študentom ohlásiť ich splnenie.

Úlohy je možné zapísať v programovacom jazyku "Java script" čo umožňuje nielen staticky nastaviť jednotlivé funkcie modulu, ale aj vytvoriť časovo závislú postupnosť, ktorá predstavuje komplex meniacich sa signálov. Umožňuje to generovanie zložitých udalostí, ktoré môžu emulovať správanie sa zložitých technologických celkov.

Diferenciálna sonda - EA121

Diferenciálna sonda - EA121

Deliaci pomer:
1:1 diferenciálne vstupy
Šírka pásma:
500 kHz
Maximálne napätie:
+-300V/(+-500V)
Vstupný odpor:
800 kOhm

Diferenciálna sonda s extrémne vysokým pracovným súčtovým napätím

E133

E133

Typ kábla:
pinzeta - banániky
Dĺžka:
44 cm

Pinzeta je vybavená meracími hrotmi. Káble sú ukončené chránenými banánikmi 4mm.

E134/S

E134/S

Typ kábla:
Meracie káble bez ochrannej izolácie banánikov - súprava hrotov
Dĺžka:
90 cm

Súprava pozostáva z dvoch meracích káblov, ktoré sú na oboch stranách ukončené skrutkovacími koncovkami, kde je možné priskrutkovať ľubovoľnú kombináciu koncoviek z nasledujúceho sortimentu:

- nechránené banániky 4mm - 4 kusy

- krokodílky červené - 2 kusy

- krokodílky čierne - 2 kusy

- meracie ihly - 2 kusy

- koncovky pod matku - 2 kusy

- červený merací hrot - 1 kus

- čierny merací hrot - 1 kus

E135/S

E135/S

Typ kábla:
Káble s chránenými banánikmi - súprava koncoviek
Dĺžka:
110 cm

Súprava obsahuje dva meracie káble ukončené chránenými banánikmi 4mm. Banániky sú vybavené zdierkami na zasunutie ďalšieho banánika. Banániky je možné zasunúť do koncoviek z nasledujúceho sortimentu:

- Merací hrot červený - 1ks

- Merací hrot čierny - 1 ks

- Krokodílik červený - 1 ks

- Krokodílik čierny - 1 ks

- Meracia svorka červená - 1 ks

- Meracia svorka čierna - 1 ks

EA132 Technické údaje

Počet kanálov

1

Typ vstupu

diferenciálny

Zosilnenie

1 (1:1) alebo 0.1 (1:10) prepín.

Frekvenčný rozsah pri 1:10 (-3dB)

0 do 60 MHz

Frekvenčný rozsah pri 1:1 (-3dB)

0 do 10 MHz

Chyba zosilnenia pri 20ºC (f < 100Hz, Rz >500 kΩ)

< 1 %

Teplotný koeficient zosilnenia

< 0.01% / °C

Offset

< 2 mV

Šum pri 1:10

< 500 µVeff

Šum pri 1:1

< 1500 µVeff

Potlačenie súhlasného napätia pri 1:1 (DC)

>100 dB (<10µV/V)

Potlačenie súhlasného napätia pri 1:1 (f < 100Hz)

>70 dB (< 316µV/V)

Potlačenie súhlasného napätia pri 1:10 (DC)

>120 dB (1µV/V)

Potlačenie súhlasného napätia pri 1:10 (f < 100Hz)

>90 dB (< 31.6µV/V)

Diferenciálny vstupný odpor

10 MΩ

Diferenciálna vstupná kapacita

2 pF

Vstupný odpor vzdľadom k zemi výstupu

5 MΩ

Výstupný odpor

120 Ω

Odpor záťaže

>20 kΩ

Kapacita záťaže

< 30 pF

Pracovný rozsah diferenciálnych vstupných napätí pri 1:10

-120V až +120V (f < 3MHz)

Pracovný rozsah diferenciálnych vstupných napätí pri 1:1

-12V až +12V

Pracovný rozsah súhlasných pracovných napätí

-120V až +120V (f < 3MHz)

Maximálne napätie vstupu voči zemi výstupu

-500V až +500V (f < 350 kHz)

Maximálne diferenciálne napätie

-1000V až +1000V (f<350 kHz)

Výkon odoberaný z batérie

< 1W

Výkon odoberaný z napájacieho adaptéra

< 1.3W

Rozsah napätí napájacieho adaptéra

9V až 16V DC

Dĺžka BNC kábla

asi 440 mm

Rozmery (š/v/h) v mm

175/61/23

EA132 Príručka používateľa

Diferenciálna sonda EA132

Diferenciálna sonda EA132

  • Prepínateľný deliaci pomer 1:1 / 1:10
  • Chyba zosilnenia < 1%
  • Pracovné súčtové napätie +-120V
  • Maximálne vstupné napätie +-500V
  • Napájanie z batérie, alebo adaptéra
  • Kompatibilná so všetkými osciloskopmi

Diferenciálna sonda EA132 je doplnkové zariadenie, ktoré je možné prevádzkovať s každým osciloskopom, ktorý má štandardné vstupy. Pomocou BNC konektora je pripojiteľná na ktorýkoľvek vstup osciloskopu so vstupným odporom väčším, ako 20 kΩ. Je napájaná 9V batériou, alebo sieťovým adaptérom, ktorý je súčasťou balenia.

Dĺžka kábla:
44 cm
Deliaci pomer:
1:1 / 1:10 prepínateľný
Šírka pásma:
10 / 50 MHz
Maximálne napätie:
+- 500V
Vstupný odpor:
10 MOhm
Vstupná kapacita:
2 pF
Rozsah kompenzácie:
15 - 30 pF

Unikátnou vlastnosťou EA132 je rozsah pracovného súčtového napätia pri deliacom pomere 1:1, ktorý umožňuje meranie priebehov s amplitúdou desiatok milivoltov pri veľkosti súčtového napätia až 120V.

Zostava laboratória CC574

Laboratórium CC574 obsahuje
Typové číslo Popis Počet
 M574/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
ET091 Školský modul s príslušenstvom 5
Rozbočovač ETHERNET (Switch) 8x 1
Súbor káblov na vytvorenie lokálnej siete 1
Základná zostava súčiastok pre vyučovanie 5
LAB01 CD nosič so súborom laboratórnych úloh vo formátoch DOC a PDF spolu s nastavovacími dátami pre školský modul a osciloskop 1
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 6

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 297 EUR.

Zostava laboratória CC526

Laboratórium CC526 obsahuje
Typové číslo Popis Počet
 M526/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
 ET091 Školský modul s príslušenstvom 5
Rozbočovač ETHERNET (Switch) 8x 1
Súbor káblov na vytvorenie lokálnej siete 1
Základná zostava súčiastok pre vyučovanie 5
LAB01 CD nosič so súborom laboratórnych úloh vo formátoch DOC a PDF spolu s nastavovacími dátami pre školský modul a osciloskop 1
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 6

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 297 EUR.

Zostava laboratória CC524

Laboratórium CC524 obsahuje
Typové číslo Popis Počet
 M524/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
 ET091 Školský modul s príslušenstvom 5
Rozbočovač ETHERNET (Switch) 8x 1
Súbor káblov na vytvorenie lokálnej siete 1
Základná zostava súčiastok pre vyučovanie 5
LAB01  CD nosič so súborom laboratórnych úloh vo formátoch DOC a PDF spolu s nastavovacími dátami pre školský modul a osciloskop 1
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 6

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 297 EUR.

Zostava laboratória C574

Laboratórium C574 obsahuje
Typové číslo Popis Počet
 M574/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
ET091 Školský modul s príslušenstvom 5
Rozbočovač ETHERNET (Switch) 8x 1
Súbor káblov na vytvorenie lokálnej siete 1
Základná zostava súčiastok pre vyučovanie 5
LAB01 CD nosič so súborom laboratórnych úloh vo formátoch DOC a PDF spolu s nastavovacími dátami pre školský modul a osciloskop 1

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 297 EUR.

Zostava laboratória C526

Laboratórium C526 obsahuje
Typové číslo Popis Počet
 M526/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
 ET091 Školský modul s príslušenstvom 5
Rozbočovač ETHERNET (Switch) 8x 1
Súbor káblov na vytvorenie lokálnej siete 1
Základná zostava súčiastok pre vyučovanie 5
LAB01 CD nosič so súborom laboratórnych úloh vo formátoch DOC a PDF spolu s nastavovacími dátami pre školský modul a osciloskop 1

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 297 EUR.

Zostava laboratória C524

Laboratórium C524 obsahuje
Typové číslo Popis Počet
 M524/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
 ET091 Školský modul s príslušenstvom 5
Rozbočovač ETHERNET (Switch) 8x 1
Súbor káblov na vytvorenie lokálnej siete 1
Základná zostava súčiastok pre vyučovanie 5
LAB01 CD nosič so súborom laboratórnych úloh vo formátoch DOC a PDF spolu s nastavovacími dátami pre školský modul a osciloskop 1

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 297 EUR.

Zostava laboratória BC574

Laboratórium BC574 obsahuje
Typové číslo Popis Počet
 M574/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
M595/RM Digitálny osciloskop 350 MHz s pomalobežným režimom a príslušenstvom 1
E251/35 Osciloskopická sonda 1:10, 350 MHz 2
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 6

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória BC526

Laboratórium BC526 obsahuje
Typové číslo Popis Počet
M526/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
M595/RM Digitálny osciloskop 350 MHz s pomalobežným režimom a príslušenstvom 1
E251/35 Osciloskopická sonda 1:10, 350 MHz 2
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 6

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória BC524

Laboratórium BC524 obsahuje
Typové číslo Popis Počet
M524/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
 M595/RM Digitálny osciloskop 350 MHz s pomalobežným režimom a príslušenstvom 1
E251/35 Osciloskopická sonda 1:10, 350 MHz 2
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 6

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória B574

Laboratórium B574 obsahuje
Typové číslo Popis Počet
 M574/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
M595/RM Digitálny osciloskop 350 MHz s pomalobežným režimom a príslušenstvom 1
E251/35 Osciloskopická sonda 1:10, 350 MHz 2

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória B526

Laboratórium B526 obsahuje
Typové číslo Popis Počet
M526/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
 M595/RM Digitálny osciloskop 350 MHz s pomalobežným režimom a príslušenstvom 1
E251/35 Osciloskopická sonda 1:10, 350 MHz 2

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória B524

Laboratórium B524 obsahuje
Typové číslo Popis Počet
 M524/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
M595/RM Digitálny osciloskop 350 MHz s pomalobežným režimom a príslušenstvom 1
E251/35 Osciloskopická sonda 1:10, 350 MHz 2

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória AC574

Laboratórium AC574 obsahuje
Typové číslo Popis Počet
 M574/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 5

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória AC526

Laboratórium AC526 obsahuje
Typové číslo Popis Počet
M526/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 5

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória AC524

Laboratórium AC524 obsahuje
Typové číslo Popis Počet
 M524/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1
Počítač podľa výberu zákazníka s nainštalovaným programovým vybavením 5

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória A574

Laboratórium A574 obsahuje
Typové číslo Popis Počet
 M574/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória A526

Laboratórium A526 obsahuje
Typové číslo Popis Počet
 M526/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Zostava laboratória A524

Laboratórium A524 obsahuje
Typové číslo Popis Počet
M524/RM Digitálny osciloskop s pomalobežným režimom 5
 E261/20 Osciloskopická sonda 1:1:10, 200 MHz 10
Pripojovací USB kábel s feritom 5
CD nosič s programovým vybavením a dokumentáciou 1
Návod na inštaláciu 1

Zákazník si môže objednať inštaláciu a školenie v mieste svojho sídla za 197 EUR.

Príklad študijných materiálov

Laboratóriá kategórie C sú podporované študijnými materiálm. Sú v digitálnej forme, jednak ako súbory formátu PDF, ako i editovateľné súbory formátu DOC. Všetky študijné materiály sú vo forme laboratórnych cvičení. Učiteľ ich môže v budúcnosti bez obmedzenia editovať a používať vo svojej pedagogickej praxi. Okrem materiálov grafického charakteru obdrží každý účastník digitálne súbory nastavujúce osciloskop a laboratórny modul ET091 do konfigurácie zodpovedajúcej riešeniu príslušnej úlohy.

Príklad študijného materiálu je možné stiahnuť. Študijné materiály

Reklamačný poriadok

REKLAMAČNÝ PORIADOK
predávajúceho ETC s.r.o., IČO : 31 641 393, so sídlom Rosinská cesta 8, 010 08 Žilina


Tento Reklamačný poriadok upravuje niektoré práva a povinnosti kupujúceho - spotrebiteľa a predávajúceho ETC s.r.o., IČO : 31 641 393, so sídlom Rosinská cesta 8, 010 08 Žilina (v ďalšom texte iba „predávajúci“) vyplývajúce zo zodpovednosti za vady tovaru. Reklamačný poriadok v zmysle § 18 zákona č. 250/2007 Z.z. o ochrane spotrebiteľa obsahuje najmä informácie predávajúceho určené kupujúcemu - spotrebiteľovi o podmienkach a spôsobe reklamácie vrátane údajov o tom, kde možno reklamáciu uplatniť a o vykonávaní záručných opráv. Kupujúcim - spotrebiteľom sa pre účely tohto reklamačného poriadku rozumie fyzická osoba, ktorá nakupuje tovar a výrobky predávajúceho pre osobnú potrebu alebo pre potrebu príslušníkov svojej domácnosti v zmysle § 2 písm. a/ zákona č. 250/2007 Z.z. o ochrane spotrebiteľa v spojení s § 52 ods. 4 Občianskeho zákonníka č. 40/1964 Zb. (v ďalšom texte iba „spotrebiteľ“). Tento Reklamačný poriadok je neoddeliteľnou súčasťou kúpnej zmluvy uzavretej medzi spotrebiteľom a predávajúcim a všetkých jej prípadných zmien, dodatkov a doplnení a je súčasne súčasťou Všeobecných obchodných podmienok predávajúceho, ak boli vydané. Reklamačný poriadok sa vzťahuje iba tie na zmluvné vzťahy, v ktorých je kupujúci spotrebiteľom v zmysle § 2 písm. a/ zákona č. 250/2007 Z.z. o ochrane spotrebiteľa. Pre reklamáciu tovaru kupujúcim – podnikateľom platia ustanovenia Obchodného zákonníka č. 513/1991 Zb. Tento Reklamačný poriadok sa nevzťahuje na fyzické osoby alebo právnické osoby, ktoré sú podnikateľmi v zmysle § 2 ods. 2 Obchodného zákonníka č. 513/1991 Zb. alebo sú vymedzené v § 261 ods. 2 Obchodného zákonníka č. 513/1991 Zb., pokiaľ sa predávajúci s kupujúcim – podnikateľom pri uzavretí kúpnej zmluvy nedohodnú inak.
Orgán dozoru a dohľadu na úseku ochrany spotrebiteľa :
Slovenská obchodná inšpekcia, Predmestská 71, P.O. Box B-89; 011 79 Žilina odbor technickej kontroly výrobkov a ochrany spotrebiteľa
tel. č.: 041/ 7632 130, fax č.: 041/ 7632 139 e-mail: za@soi.sk, web: www.soi.sk
I. Základné práva a povinnosti spotrebiteľa
1. Spotrebiteľ je povinný pri prevzatí tovaru dodaný tovar starostlivo prezrieť, skontrolovať neporušenosť všetkých obalov, správnosť jednotlivých položiek, ich úplnosť a prípadné viditeľné poškodenie tovaru vzniknuté prepravou.
2. V prípade zjavných vád tovaru alebo porušenia obalov je kupujúci povinný vadný tovar pri doručení odmietnuť alebo existujúce vady vytknúť priamo v dodacom liste.
3. V prípade, že spotrebiteľ zistí skryté vady tovaru zistiteľné až pri jeho rozbalení, montáži alebo použití pri rozbalení tovaru zjavné vady alebo zistí chýbajúce časti tovaru, nesmie začať alebo ďalej pokračovať v montáži alebo používaní tovaru. Spotrebiteľ nie je oprávnený až do vyriešenia reklamácie s vadným tovarom akýmkoľvek spôsobom nakladať a používať ho, najmä je povinný sa zdržať zasahovania do tovaru a jeho svojpomocnej opravy alebo rozoberania.
4. Pred prvým použitím tovaru a pred montážou tovaru je spotrebiteľ povinný preštudovať záručné podmienky vrátane návodu na použitie a návodu na montáž a následne sa týmito informáciami dôsledne riadiť. V prípade akýchkoľvek nejasností je spotrebiteľ povinný nezodkladne kontaktovať predávajúceho.
5. V prípade, že kupujúci neobdržal návod na použitie alebo návod na montáž, je povinný túto skutočnosť riadne uviesť v dodacom liste alebo ju bezodkladne (najneskôr do 5 dní) písomne oznámiť predávajúcemu a zdržať sa používania a montáže tovaru až do riadneho doručenia uvedených písomností.
6. Balenie tovaru obsahuje okrem tovaru aj všetky písomné poučenia a informácie spotrebiteľa na uplatnenie nárokov spotrebiteľa v zmysle príslušných právnych predpisov na úseku ochrany spotrebiteľa.
7. Spotrebiteľ je oprávnený aj bez uvedenia dôvodu odstúpiť od zmluvy uzavretej na diaľku alebo od zmluvy uzavretej mimo prevádzkových priestorov predávajúceho do 14 dní odo dňa :
a) prevzatia tovaru v prípade zmlúv, predmetom ktorých je predaj tovaru,
b) uzavretia zmluvy o poskytnutí služby alebo
c) uzavretia zmluvy o poskytovaní elektronického obsahu nedodávaného na hmotnom nosiči.
II. Zodpovednosť predávajúceho za vady tovaru
1. Predávajúci zodpovedá za vady, ktoré má tovar (predaná vec) pri prevzatí spotrebiteľom.
2. Predávajúci taktiež zodpovedá za vady, ktoré sa na tovare vyskytnú v záručnej dobe.
3. Predávajúci zodpovedá, že tovar bude mať počas záručnej doby obvyklú akosť spôsobilú na bežné a obvyklé užívanie tovaru. Prípadné špeciálne vlastnosti a špeciálna akosť dodaného tovaru musia byť zmluvnými stranami vždy dohodnuté na základe dostatočne určitej špecifikácie.
4. Záruka za akosť sa nevzťahuje na vady alebo opotrebenie tovaru spôsobené jeho obvyklým alebo nadmerným užívaním, nesprávnym alebo nevhodným používaním tovaru, nesprávnym zaobchádzaním s tovarom alebo vlhkým alebo chemicky agresívnym prostredím, v ktorom je tovar umiestnený. Všetky práva spotrebiteľa vyplývajúce z poskytnutej záručnej doby zanikajú, ak kupujúci nedodržal pokyny uvedené v návode na použitie alebo návode na montáž, ak tovar bol použitý v rozpore s účelom na ktorý je určený alebo ak tovar bol svojvoľne upravený alebo opravovaný. Nároky z vád tovaru nie je možné taktiež uplatňovať pre vady tovaru, na ktoré bola poskytnutá osobitná zľava z kúpnej ceny a na vady, ktoré spôsobil kupujúci po prevzatí tovaru, najmä pri vlastnej preprave a montáži tovaru. Predávajúci taktiež nezodpovedá za tie vady tovaru, ktoré vznikli v dôsledku ďalšieho používania tovaru po zistení alebo výskyte vady tovaru.
5. Záruka sa taktiež nevzťahuje na vady a chyby tovaru tovaru spôsobené najmä :
- neodbornou manipuláciou vrátane zasahovania do tovaru, jeho svojpomocnej opravy alebo rozoberania
- pripojením na nevyhovujúcu elektrickú sieť
- dodatočnou montážou (demontážou) komponentov zariadenia neoprávnenou a odborne nekvalifikovanou osobou
- ak ide o poškodený prístroj z dôvodu pripojenia napätia na spoločný vodič/kostru prístroja (neplatí pre osciloskop M774)
- použitím prístroja v iných ako laboratórnych podmienkach
6. Predávajúci nezodpovedá za škody spôsobené predmetným prístrojom na iných zariadeniach (PC, notebook, tablet, mobil a pod.)
III. Záručná doba
1. V zmysle § 620 ods. 1 Občianskeho zákonníka č. 40/1964 Zb. záručná doba je 24 mesiacov. Záručná doba začína plynúť odo dňa prevzatia tovaru kupujúcim.
2. Dlhšiu záručnú dobu je možné poskytnúť iba na základe písomného vyhlásenia predávajúceho, v záručnom liste alebo na základe písomnej dohody zmluvných strán. Vyhlásením v záručnom liste vydanom kupujúcemu môže predávajúci poskytnúť záruku presahujúcu rozsah záruky ustanovenej zákonom, pričom podmienky a rozsah tejto záruky určí v záručnom liste.
3. V zmysle § 626 ods. 1 Občianskeho zákonníka č. 40/1964 Zb. práva zo zodpovednosti za vady veci, pre ktoré platí záručná doba, zaniknú, ak sa neuplatnili v záručnej dobe.
4. Ak dôjde k výmene tovaru za nový, začne plynúť záručná doba znova od prevzatia nového tovaru.
IV. Miesto uplatnenia reklamácie
1. Spotrebiteľ je oprávnený vady tovaru vytknúť priamo u predávajúceho v jeho sídle na adrese Rosinská cesta 8, 010 08 Žilina alebo odoslaním reklamovaného tovaru a reklamácie poštou alebo kuriérom na adresu sídla predávajúceho alebo reklamáciu uplatniť elektronicky (e-mailom, web-formulárom).
V. Spôsob uplatnenia reklamácie
1. Spotrebiteľ je povinný vady tovaru riadnym spôsobom a včas vytknúť (reklamovať) po zistení vady.
2. Po zistení vady je spotrebiteľ povinný tovar ďalej nepoužívať a zabezpečiť jeho riadnu úschovu.
3. Oznámenie reklamácie spotrebiteľom musí obsahovať : číslo objednávky, prípadne číslo daňového dokladu (faktúry), názov výrobku a jeho špecifikácia, výrobné číslo, ktoré môže byť uvedené v záručnom liste, na krabici, obale či na samotnom tovare, presný popis vady (vád), kontaktné údaje spotrebiteľa (najmä meno a priezvisko, adresu na doručovanie, telefón, prípadne email), uplatnenie práva zo zodpovednosti vady (napr. oprava, výmena tovaru, zľava z kúpnej ceny, odstúpenie od zmluvy s vrátením kúpnej ceny)
4. Spotrebiteľ zakúpenie tovaru preukazuje príslušným pokladničným dokladom alebo jeho čitateľnou kópiou, výpisom z účtu, faktúrou alebo akýmkoľvek spôsobom, z ktorého zreteľne vyplýva kedy a kde zakúpil ním reklamovaný tovar.
5. Ak reklamácia spotrebiteľa je neúplná alebo vykazuje vady, predávajúci spotrebiteľa vyzve na odstránenie vád reklamácie.
6. Zmluvné strany sa za účelom hospodárnosti prepravných nákladov môžu dodatočne dohodnúť, že predávajúci vady reklamovaného tovaru posúdi priamo u spotrebiteľa. V prípade nedôvodného uplatnenia reklamácie spotrebiteľom má predávajúci nárok na náhradu nákladov vynaložených v dôsledku výjazdu k nedôvodne reklamovanému tovaru.
VI. Lehoty na vybavenie reklamácie
1. Ak spotrebiteľ uplatní reklamáciu, predávajúci alebo ním poverený zamestnanec alebo určená osoba je povinný poučiť spotrebiteľa o jeho právach podľa všeobecného predpisu; na základe rozhodnutia spotrebiteľa, ktoré z týchto práv spotrebiteľ uplatňuje, je povinný určiť spôsob vybavenia reklamácie ihneď, v zložitých prípadoch najneskôr do 3 pracovných dní odo dňa uplatnenia reklamácie, v odôvodnených prípadoch, najmä ak sa vyžaduje zložité technické zhodnotenie stavu výrobku alebo služby, najneskôr do 30 dní odo dňa uplatnenia reklamácie. Po určení spôsobu vybavenia reklamácie sa reklamácia vybaví ihneď, v odôvodnených prípadoch možno reklamáciu vybaviť aj neskôr; vybavenie reklamácie však nesmie trvať dlhšie ako 30 dní odo dňa uplatnenia reklamácie. Po uplynutí lehoty na vybavenie reklamácie má spotrebiteľ právo od zmluvy odstúpiť alebo má právo na výmenu výrobku za nový výrobok.
2. Predávajúci je povinný pri uplatnení reklamácie vydať spotrebiteľovi potvrdenie. Ak je reklamácia uplatnená prostredníctvom prostriedkov diaľkovej komunikácie, predávajúci je povinný potvrdenie o uplatnení reklamácie doručiť spotrebiteľovi ihneď; ak nie je možné potvrdenie doručiť ihneď, musí sa doručiť bez zbytočného odkladu, najneskôr však spolu s dokladom o vybavení reklamácie; potvrdenie o uplatnení reklamácie sa nemusí doručovať, ak spotrebiteľ má možnosť preukázať uplatnenie reklamácie iným spôsobom. Predávajúci je povinný o vybavení reklamácie vydať písomný doklad najneskôr do 30 dní odo dňa uplatnenia reklamácie.
3. Podľa § 627 ods. 1 Občianskeho zákonníka č. 40/1964 Zb. doba od uplatnenia práva zo zodpovednosti za vady až do doby, keď spotrebiteľ po skončení opravy bol povinný vec prevziať, sa do záručnej doby nepočíta. Predávajúci je povinný vydať spotrebiteľovi potvrdenie o tom, kedy právo uplatnil, ako aj o vykonaní opravy a o dobe jej trvania.
3. Podľa § 627 ods. 2 Občianskeho zákonníka č. 40/1964 Zb. ak dôjde k výmene, začne plynúť záručná doba znova od prevzatia novej veci. To isté platí, ak dôjde k výmene súčiastky, na ktorú bola poskytnutá osobitná záruka.
VII. Nároky spotrebiteľa z vád tovaru (§ 622 až § 624 Občianskeho zákonníka č. 40/1964 Zb.)
1. Ak ide o vadu, ktorú možno odstrániť, má spotrebiteľ právo, aby bola vada bezplatne, včas a riadne odstránená. Predávajúci je povinný vadu bez zbytočného odkladu odstrániť. Za odstrániteľné vady sa považujú také vady, kde po ich odstránení neutrpí vzhľad, funkcia a kvalita tovaru.
2. Spotrebiteľ môže namiesto odstránenia vady požadovať výmenu veci, alebo ak sa vada týka len súčasti veci, výmenu súčasti, ak tým predávajúcemu nevzniknú neprimerané náklady vzhľadom na cenu tovaru alebo závažnosť vady.
3. Predávajúci môže vždy namiesto odstránenia vady vymeniť vadnú vec za bezvadnú, ak to spotrebiteľovi nespôsobí závažné ťažkosti.
4. Ak ide o vadu, ktorú nemožno odstrániť a ktorá bráni tomu, aby sa vec mohla riadne užívať ako vec bez vady, má spotrebiteľ právo na výmenu veci alebo má právo od zmluvy odstúpiť. Tie isté práva prislúchajú kupujúcemu, ak ide síce o odstrániteľné vady, ak však kupujúci nemôže pre opätovné vyskytnutie sa vady po oprave alebo pre väčší počet vád vec riadne užívať.
5. Ak ide o iné neodstrániteľné vady, má spotrebiteľ právo na primeranú zľavu z ceny veci. Pri určovaní výšky zľavy sa prihliada na skutočný rozsah a charakter vady a stupeň poškodenia tovaru. Za neodstániteľnú vadu sa vždy považuje taká vada, ktorú objektívne nie je možné odstrániť alebo jej odstránenie nie je účelné s prihliadnutím na všetky rozhodné okolnosti, najmä na výšku nákladov spojených s odstránením vady.
6. V prípade, že charakter neodstániteľnej vady nebrání riadnemu používaniu a funkčnosti (napr. vady estetické) a spotrebiteľ nepožaduje výmenu tovaru, má spotrebiteľ právo na primeranú zľavu z kúpnej ceny alebo na odstúpenie od kúpnej zmluvy v časti týkajúcej sa reklamovaného tovaru, ak vadný tovar je možné jednotlivo oddeliť od bezvadného tovaru.
7. Predávajúci a spotrebiteľ sú oprávnení sa dohodnúť na spôsobe vybavenie reklamácie a na nárokoch spotrebiteľa vyplývajúcich zo zodpovednosti za vady aj iným spôsobom. V prípade nedôjdenia k dohode je kupujúci oprávnený vec riešiť súdnou cestou.
8. V prípade nedôvodného uplatnenia reklamácie spotrebiteľom má predávajúci právo požadovať od spotrebiteľa náhradu nákladov vynaložených v dôsledku výjazdu predávajúceho k nedôvodne reklamovanému tovaru alebo náhradu nákladov vynaložených v dôsledku zaslania nedôvodne reklamovanému tovaru spotrebiteľovi.
VIII. Záverečné ustanovenia
1. Práva spotrebiteľa upravené prílušnými ustanoveniami zákona č. 250/2007 Z.z. o ochrane spotrebiteľa a Občianskym zákonníkom č. 40/1964 Zb. a v prípade predaja na diaľku upravené zákonom č. 102/2014 Z.z. o ochrane spotrebiteľa pri predaji tovaru alebo poskytovaní služieb na základe zmluvy uzavretej na diaľku alebo zmluvy uzavretej mimo prevádzkových priestorov predávajúceho zostávajú týmito reklamačným poriadkom plne nedotknuté. Pokiaľ niektoré ustanovenie právnych predpisov donucovacej (kogentnej) povahy upravujú práva a nároky spotrebiteľa výhodnejšie alebo iným spôsobom, použije sa príslušné ustanovenie právneho predpisu, pokiaľ sa zmluvné strany nedohodnú inak.
2. Zmluvné strany sa dohodli, že všetky právne vzťahy medzi nimi sa spravujú výlučne právnym poriadkom Slovenskej republiky, a to aj v prípade, že spotrebiteľ má bydlisko mimo územia Slovenskej republiky.
3. Predávajúci a spotrebiteľ sa týmto dohodli, že na riešenie sporov zo všetkých svojich zmluvných vzťahov alebo z nárokov na náhradu škody má právomoc výlučne slovenský súd.
4. Predávajúci má právo tento Reklamačný poriadok meniť, dopĺňať a zrušovať.
5. Tento Reklamačný poriadok nadobúda účinnosť dňom 21.02.2016.


ETC s.r.o.

Cenník

Ceny neuvedené v cenníku Vám na požiadanie oznámi obchodné oddelenie.

Produkt Katalógové číslo Cena bez DPH Cena s DPH
Problémovo orientované súpravy
Súprava pre merania v energetike
Osciloskop M774 s príslušenstvom určeným pre merania v energetike v pevnom kufríku
KPWR nedostupné nedostupné
Súprava pre širokopásmové merania
Osciloskop M595 s príslušenstvom určeným pre širokopásmové merania v pevnom kufríku
KWBH nedostupné nedostupné
Univerzálna osciloskopická súprava
Osciloskop M774 s príslušenstvom určeným pre väčšinu meraní v pevnom kufríku
KUNI nedostupné nedostupné
Typovo orientované súpravy
Osciloskopická súprava založená na 60MHz osciloskope M521
Osciloskop M521 s príslušenstvom v pevnom kufríku
K521 nedostupné nedostupné
Osciloskopická súprava založená na 60MHz osciloskope M522
Osciloskop M522 s príslušenstvom v pevnom kufríku
K522 nedostupné nedostupné
Osciloskopická súprava založená na 120MHz osciloskope M523
Osciloskop M523 s príslušenstvom v pevnom kufríku
K523 nedostupné nedostupné
Osciloskopická súprava založená na 150MHz osciloskope M526
Osciloskop M526 s príslušenstvom v pevnom kufríku
K526 nedostupné nedostupné
Osciloskopická súprava založená na 150MHz osciloskope M574
Osciloskop M574 s príslušenstvom v pevnom kufríku
K574 nedostupné nedostupné
Osciloskopická súprava založená na 350MHz osciloskope M595
Osciloskop M595 s príslušenstvom v pevnom kufríku
K595 nedostupné nedostupné
Osciloskopická súprava založená na 150MHz osciloskope M774
Osciloskop M774 s príslušenstvom v pevnom kufríku
K774 nedostupné nedostupné
Súprava na generovanie signálov založená na generátore M531
Generátor M531 s príslušenstvom v pevnom kufríku
K531 nedostupné nedostupné
USB osciloskopy rady M770
150 MHz dvojkanálový galvanicky oddelený USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M774/RM nedostupné nedostupné
150 MHz dvojkanálový galvanicky oddelený USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development kit
M774/RM/PRO nedostupné nedostupné
USB osciloskopy rady M590
350 MHz dvojkanálový USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M595/RM nedostupné nedostupné
350 MHz dvojkanálový USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development ki
M595/RM/PRO nedostupné nedostupné
USB osciloskopy rady M570
150 MHz dvojkanálový USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M574/RM nedostupné nedostupné
150 MHz dvojkanálový USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development kit
M574/RM/PRO nedostupné nedostupné
USB osciloskopy rady M520
60 MHz dvojkanálový USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M521/RM nedostupné nedostupné
60 MHz dvojkanálový USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development kit
M521/RM/PRO nedostupné nedostupné
60 MHz dvojkanálový USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M522/RM nedostupné nedostupné
60 MHz dvojkanálový USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development kit
M522/RM/PRO nedostupné nedostupné
120 MHz dvojkanálový USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M523/RM nedostupné nedostupné
120 MHz dvojkanálový USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development kit
M523/RM/PRO nedostupné nedostupné
150 MHz dvojkanálový USB osciloskop RM
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim
M526/RM nedostupné nedostupné
150 MHz dvojkanálový USB osciloskop RM/PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Pomalobežný režim + Development kit
M526/RM/PRO nedostupné nedostupné
 Generátory ľubovoľných priebehov
Jednokanálový USB generátor ľubovoľných priebehov s rýchlosťou vzorkovania 100MSps
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista
M531 nedostupné nedostupné
Jednokanálový USB generátor ľubovoľných priebehov s rýchlosťou vzorkovania 100MSps, verzia PRO
kompletný balík s programovým vybavením pre W98SE, ME, 2000, XP a Vista + Development kit
M531/PRO nedostupné nedostupné
Logické analyzátory
Logický analyzátor, externý
+4xEA111+4xEA327/8S - kompletný balík so SW pre W98,98,ME,2000 a XP
M611/E nedostupné nedostupné
Logický analyzátor, externý, PRO
+4xEA111+4xEA327/8S - kompletný balík so SW pre W98,98,ME,2000 a XP + development kit
M611/E/PRO nedostupné nedostupné
Pomocné prístroje
USB adaptér pre EML II EC602 nedostupné nedostupné
Adaptér pre pripojenie dvoch prístrojov na jeden kábel EA604/2 nedostupné nedostupné
Adaptér pre pripojenie väčšieho množstva prístrojov EA604/4 nedostupné nedostupné
Ovládací panel pre USB osciloskopy EA500-0 nedostupné nedostupné
Príslušenstvo
Meracie sondy
prepínateľná 1:1:10/60MHz, 1.2m E261/06 22 EUR 27.1 EUR
1:10/350MHz, 1.0m E251/35 nedostupné nedostupné
1:100/60MHz, 1.2m E252/06 50 EUR 61.5 EUR
1:100/150MHz, 1.2m E252/15 nedostupné nedostupné
1:100/250MHz, 1.3m E252/25 65 EUR 80 EUR
1:1000/10MHz, 1.3m E253/01 198 EUR 243.5 EUR
Sonda na meranie zapaľovania E273 nedostupné nedostupné
Diferenciálna sonda 1:1:10, 10/50 MHz EA132 nedostupné nedostupné
Záťaže a tlmiace členy
Sada tlmiacich členov E324/4 45 EUR 55.4 EUR
Káble a súpravy
SMD pinzeta - banániky E133 nedostupné nedostupné
Súprava meracích káblov E134/S nedostupné nedostupné
Súprava meracích káblov E135/S nedostupné nedostupné
vBNC-vBNC 50ohm, čierny 1m E350/01 nedostupné nedostupné
vBNC-vBNC 75ohm, čierny 1m E370/01 nedostupné nedostupné
Redukcie BNC
Redukcia vBNC-banánik E390/BN 10 EUR 12.3 EUR
Doplnky k M611
Logická sonda, 8 kanálov, TTL, CMOS5V, CMOS3.3V EA111 nedostupné nedostupné
Logická sonda, 8 kanálov, +-15V, prah +-5V EA112 nedostupné nedostupné
Sada klipov EA327/8S nedostupné nedostupné
Adaptér klipov pre SMD EA328 nedostupné nedostupné
Klip pre SMD obvody KL611 nedostupné nedostupné
Doplnky k M631
Digitálny adaptér komplet pre M631/E A631/E nedostupné nedostupné
Doplnkové programové vybavenie
M520 development kit - Licencia pre jedno zariadenie ES520DK/S nedostupné nedostupné
M520 development kit - Multilicencia ES520DK/M nedostupné nedostupné
M520 pomalobežný režim - Licencia pre jedno zariadenie ES520RM nedostupné nedostupné
M570 development kit - Licencia pre jedno zariadenie ES570DK/S nedostupné nedostupné
M570 development kit - Multilicencia ES570DK/M nedostupné nedostupné
M570 pomalobežný režim - Licencia pre jedno zariadenie ES570RM nedostupné nedostupné
M590 development kit - Licencia pre jedno zariadenie ES590DK/S nedostupné nedostupné
M590 development kit - Multilicencia ES590DK/M nedostupné nedostupné
M590 pomalobežný režim - Licencia pre jedno zariadenie ES590RM nedostupné nedostupné
M770 development kit - Licencia pre jedno zariadenie ES770DK/S nedostupné nedostupné
M770 development kit - Multilicencia ES770DK/M nedostupné nedostupné
M770 pomalobežný režim - Licencia pre jedno zariadenie ES770RM nedostupné nedostupné
M530 development kit - Licencia pre jedno zariadenie ES530DK/S nedostupné nedostupné
M530 development kit - Multilicencia ES530DK/M nedostupné nedostupné
M631 development kit - licencia pre jedno zariadenie ES631DK/S nedostupné nedostupné
M631 development kit - multilicencia ES631DK/M nedostupné nedostupné
M611 development kit - licencia pre jedno zariadenie ES611DK/S nedostupné nedostupné
M611 development kit - multilicencia ES611DK/M nedostupné nedostupné

Všetky ceny sú v EURO, EXW Žilina

Ako kúpiť

Do Slovenskej Republiky dodáva ETC s.r.o. svoje výrobky priamo. Ponúkame Vám rôzne možnosti kúpy. Ktorúkoľvek z nich si vyberiete, veríme, že budete spokojný s našimi produktmi a službami. V prípade akýchkoľvek otázok kontaktujte: Obchodné oddelenie

Objednávanie

Pošlite, prosím, Vašu objednávku elektronickou poštou alebo faxom:

E-Mail: Obchodné oddelenie

Fax: ++421 41 5652687

Odosielanie

Zásielku zasielame prepravnou spoločnosťou DPD. Cena prepravy nie je zahrnutá v cene tovaru.

Platba

Platbu je možné uskutočniť dvoma spôsobmi:

  • Prevod na účet
  • Zaslaním zásielky na dobierku

Reklamácie

Reklamácie je možné uplatniť u predávajúceho, alebo priamo v spoločnosti ETC s.r.o.

ETC s.r.o.

Rosinská cesta 8

010 08 Žilina

tel:  041 5652687

Viac informácii o reklamáciách Vám poskytne Reklamačný poriadok.

Ochrana osobných údajov

Informácie, ktoré má prevádzkovateľ povinnosť poskytnúť dotknutej osobe

podľa čl. 13 a nasl. Nariadenia EP a R (EÚ) 2016/679 o ochrane fyzických osôb pri spracúvaní osobných údajov a o voľnom pohybe takýchto údajov (ďalej len „Nariadenie“)

určené zákazníkom prevádzkovateľa a iným dotknutým osobám.

1. Prevádzkovateľ a jeho kontaktné údaje:

Obchodné meno: ETC s.r.o.
Sídlo: Rosinská cesta 8, 010 08 Žilina

IČO: 31641393

2. Účel spracúvania osobných údajov, právny základ spracúvania a kategórie dotknutých osobných údajov:

Prevádzkovateľ spracúva osobné údaje svojich zákazníkov, nakoľko je to potrebné pre uzatvorenie zmluvného vzťahu pri predaji tovarov a služieb prevádzkovateľa. Prevádzkovateľ spracúva osobné údaje bez súhlasu zákazníkov za účelom splnenia jeho povinností vyplývajúcich z kúpnej zmluvy a ďalšej komunikácie s ním. Bez ich poskytnutia prevádzkovateľ nemôže riadne plniť zmluvu s kupujúcim a preto ju nebude možné s kupujúcim ani uzavrieť. Tieto osobné údaje sú spracúvané tiež za účelom vedenia účtovníctva a obchodnej agendy, a ich spracúvaním prevádzkovateľ splní zákonnú povinnosť, ktorá mu vyplýva z osobitných právnych predpisov, napr. zákon o účtovníctve, zákon o DPH a pod., preto ich spracúvanie je nevyhnutné. Na tieto účely prevádzkovateľ spracúva bežné kategórie osobných údajov, najmä titul, meno a priezvisko, podpis, adresu trvalého pobytu, adresu na doručenie, číslo účtu, telefónne číslo, emailovú adresu a iné potrebné osobné údaje.

Prevádzkovateľ ďalej spracúva osobné údaje svojich zákazníkov na účely marketingu s cieľom podpory predaja svojich produktov a to napríklad formou zasielania newsletera, informačných emailov, ponukových listov a pod. v rozsahu meno a priezvisko a e-mailová adresa. Právnym základom na zasielanie takýchto ponúk je oprávnený záujem prevádzkovateľa, ktorým je poskytnutie relevantných informácií, ktoré môžu zákazníkom priniesť úžitok. Ak sa zákazník rozhodne, že už nechce dostávať marketingové ponuky, môže ich zasielanie zrušiť kliknutím na odhlasovací odkaz priamo v e-mailovej komunikácii. Prevádzkovateľ taktiež môže spracúvať osobné údaje iných dotknutých osôb, ako svojich zákazníkov, získané napr. prostredníctvom webových formulárov a podobne, v rozsahu používateľské meno a email. Na účely marketingu a zasielania ponukových emailov prevádzkovateľ spracúva tieto osobné údaje len so súhlasom dotknutej osoby, pričom dotknutá osoba môže svoj súhlas so zasielaním ponukových emailov odvolať kliknutím na odhlasovací odkaz priamo v e-mailovej komunikácii.

3. Príjemcovia:

Prevádzkovateľ poskytuje osobné údaje sprostredkovateľom, ktorých písomne poveril spracúvaním osobných údajov, napríklad za účelom doručovania produktov, ich opravy, záručného a pozáručného servisu, poskytovateľom informačných systémov a cloudových platforiem a podobne. Prevádzkovateľ môže ďalej poskytnúť osobné údaje orgánom verejnej moci, spoločnostiam, zabezpečujúcim vymáhanie pohľadávok a iným osobám za účelom uplatnenia si svojho právneho nároku. Prevádzkovateľ zároveň vyhlasuje, že neposkytuje osobné údaje subjektom v tretích krajinách, ktoré neposkytujú primeranú úroveň ochrany osobných údajov.

4. Doba uchovávania osobných údajov:

Prevádzkovateľ spracúva osobné údaje dotknutých osôb po dobu nevyhnutnú na plnenie povinností vyplývajúcich zo zmluvného vzťahu a do splnenia účelu, na ktorý sú spracúvané, ako aj v zmysle príslušných ustanovení zákona o archivácii (Zákon č. 395/2002 Z. z. o archívoch a registratúrach v znení neskorších predpisov- účtovné doklady 10 rokov, objednávky 3 roky), potom sú zlikvidované. Osobné údaje na účely marketingu sú spracúvané po dobu piatich rokov od ich získania, resp. od získania súhlasu na ich spracúvanie. Prevádzkovateľ po splnení účelu spracúvania a uplynutí doby uchovávania osobných údajov zabezpečí bezodkladne likvidáciu osobných údajov dotknutej osoby, toto neplatí, ak osobné údaje sú súčasťou registratúrneho záznamu.

5. Práva dotknutých osôb:

Dotknutá osoba má v súvislosti so spracúvaním jej osobných údajov tieto práva voči prevádzkovateľovi.

  1. a)Právo získať potvrdenie o tom, či sa spracúvajú osobné údaje, ktoré sa jej týkajú, a ak tomu tak je, má právo získať prístup k týmto osobným údajom spolu s informáciami uvedenými v tomto dokumente.
  2. b)Právo na to, aby prevádzkovateľ bez zbytočného odkladu opravil jej nesprávne osobné údaje a aby doplnil jej neúplné osobné údaje.
  3. c)Právo na vymazanie (zabudnutie) jej osobných údajov, ak tieto už nie sú potrebné na účely, na ktoré sa získavali alebo inak spracúvali a uplynula lehota ich uchovávania.
  4. d)Právo na to, aby prevádzkovateľ obmedzil spracúvanie jej osobných údajov, ak:
  • dotknutá osoba napadne správnosť osobných údajov, a to počas obdobia overovania ich správnosti,
  • spracúvanie je protizákonné a dotknutá osoba namieta proti vymazaniu osobných údajov a žiada namiesto toho obmedzenie ich použitia,
  • prevádzkovateľ už nepotrebuje osobné údaje na účely spracúvania, ale potrebuje ich dotknutá osoba na preukázanie, uplatňovanie alebo obhajovanie nárokov.
  1. e)Právo získať osobné údaje, ktoré sa jej týkajú a ktoré poskytla prevádzkovateľovi, a tiež právo preniesť tieto údaje ďalšiemu prevádzkovateľovi, ak sa spracúvanie vykonáva automatizovanými prostriedkami na základe zmluvy alebo súhlasu a technicky je to možné.
  2. f)Právo namietať proti spracúvaniu jej osobných údajov u prevádzkovateľa, tých, ktoré sú spracúvané z dôvodov oprávnených záujmov prevádzkovateľa. Ak prevádzkovateľ nepreukáže, že existuje závažný oprávnený záujem pre spracúvanie osobných údajov, ktorý prevažuje nad právami a slobodami dotknutej osoby, prevádzkovateľ spracúvanie takýchto údajov ukončí bez zbytočného odkladu.
  3. g)Právo podať sťažnosť na Úrade pre ochranu osobných údajov, ak sa domnieva, že spracúvanie osobných údajov zo strany prevádzkovateľa, ktoré sa jej týka, je v rozpore s právnymi predpismi na ochranu osobných údajov.
  4. h)Právo namietať a nepodrobiť sa jeho rozhodnutiu, ktoré by malo pre ňu právne účinky alebo významný dosah, ak sa takéto rozhodnutie vydá výlučne na základe úkonov automatizovaného spracúvania osobných údajov. Prevádzkovateľ vyhlasuje, že nevykonáva automatizované rozhodovanie s právnymi účinkami pre dotknuté osoby bez vplyvu ľudského posúdenia.
  5. i)Ak osobné údaje neboli získané od dotknutej osoby, dotknutá osoba má právo získať informáciu z akého zdroja pochádzajú jej osobné údaje, prípadne informácie o tom, či údaje pochádzajú z verejne prístupných zdrojov.

Na stiahnutie

Programové vybavenie, ovládače, vývojové balíky a dokumentácia k produktom ETC – spolu 341 súborov. Najnovšie verzie sú vždy k dispozícii zdarma.

M52074
Software46
Základné programové vybavenie16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim12
Spektrálny analyzátor4
Development Kit14
Dokumentácia28
Základná príručka16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim8
Spektrálny analyzátor4
M53014
M57054
Software30
Základné programové vybavenie16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim6
Spektrálny analyzátor4
Development kit4
Dokumentácie24
Základná príručka16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim4
Spektrálny analyzátor4
M59048
Software26
Základné programové vybavenie16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim2
Spektrálny analyzátor4
Development kit4
Dokumentácie22
Základná príručka16
v.4002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim2
Spektrálny analyzátor4
M61126
Software20

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb.

Základné programové vybavenie13

Zoznam zmien vo verziách

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb.

Pre Win 2000/XP/Vista/7/87

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb.

v1.061

Pre operačný systém Win2000 inštalujte ovládač (driver) etcepb ak je prístroj pripojený na LPT, alebo etcusb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy XP/Vista/7/8 je možné iba pripojenie na USB a treba inštalovať ovládač etcusb.

v1.052
v1.042
v1.032
Pre Win98/ME6

 Pre operačné systémy Win98/ME inštalujte ovládač (driver) etcepb ak je prístroj pripojený na LPT, alebo etcusb ak je pripojený na USB (pomocou adaptéra EC602)

v1.052

 Pre operačné systémy Win98/ME inštalujte ovládač (driver) etcepb ak je prístroj pripojený na LPT, alebo etcusb ak je pripojený na USB (pomocou adaptéra EC602)

v1.042

 Pre operačné systémy Win98/ME inštalujte ovládač (driver) etcepb ak je prístroj pripojený na LPT, alebo etcusb ak je pripojený na USB (pomocou adaptéra EC602)

v1.032

 Pre operačné systémy Win98/ME inštalujte ovládač (driver) etcepb ak je prístroj pripojený na LPT, alebo etcusb ak je pripojený na USB (pomocou adaptéra EC602)

Ovládače5
Development kit2
Dokumentácia6
M62110
Software8

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb

Â

Zoznam zmien vo verziách

Základné programové vybavenie4

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb

Pre Win2000/XP/Vista/72
Pre Win98/ME2
Ovládače2
Development kit2
Dokumentácia2
M63116
Software14

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb

Základné programové vybavenie10

Zoznam zmien vo verziách

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsbÂ

Pre Win 2000/XP/Vista/710
Ovládače2

Pre operačné systémy Win2000/XP inštalujte ovládač (driver) EtcEpb ak je prístroj pripojený na LPT, alebo EtcUsb ak je pripojený na USB (pomocou adaptéra EC602). Pre operačné systémy Vista/7 je možné iba pripojenie na USB a treba inštalovať ovládač EtcUsb

EtcEpb1
EtcUsb1
Development kit2
Drivers0
Dokumentácia2
M77048
Software26
Základné programové vybavenie16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim4
Spektrálny analyzátor4
Development kit2
Dokumentácia22
Základná príručka16
v4.002
v3.022
v3.012
v3.002
v2.032
v2.022
v2.012
v2.002
Pomalobežný režim2
Spektrálny analyzátor4
M22117
Software13
Dokumentácia4
M32115
Software13
Dokumentácia2

Program Wobbler vyžaduje, aby bol v počítači inšlovaný osciloskop M221 a generátor M321

M12219
EA500-04
EA1212
EA1321
EA1331
Vzdelávacie programy2

Často kladené otázky

USB osciloskopy

Rodina osciloskopov M520

Kde nájdem programové vybavenie kompatibilné s operačným systémom LINUX

Žiaľ, programové vybavenie kompatibilné s Linuxom nie je k dispozícii.

Potrebujem merať fázový rozdiel signálov, pričom jeden je zobrazený na kanále A a druhý na kanále B. Umožňuje to programové vybavenie.

Áno, je to možné využitím funkcie Phase Finder (PF), ktorá je súčasťou štandardného programového balíka.

Chtěl bych se ujistit, zda USB osciloskopy M525 a M526 zvládnou 200MSps > na každém kanále (zda mají 2 A/D převodníky s rychlostí vzorkování 200MSps)?

Áno, osciloskopy M525/526 sú vybavené dvomi prevodníkmi s rýchlosťou vzorkovania 200 MS/s.

Galvanicky oddelené USB osciloskopy

Kde nájdem programové vybavenie kompatibilné s operačným systémom LINUX.

Žiaľ, programové vybavenie kompatibilné s Linuxom nie je k dispozícii.

Potrebujem merať fázový rozdiel signálov, pričom jeden je zobrazený na kanále A a druhý na kanále B. Umožňuje to programové vybavenie.

Áno, je to možné využitím funkcie Phase Finder (PF), ktorá je súčasťou štandardného programového balíka.

Osciloskopy s dlhou pamäťou priebehov

Kde nájdem programové vybavenie kompatibilné s operačným systémom LINUX

Žiaľ, programové vybavenie kompatibilné s Linuxom nie je k dispozícii.

Potrebujem merať fázový rozdiel signálov, pričom jeden je zobrazený na kanále A a druhý na kanále B. Umožňuje to programové vybavenie.

Áno, je to možné využitím funkcie Phase Finder (PF), ktorá je súčasťou štandardného programového balíka.

Generátory ľubovoľných priebehov

M631

Vlastním generátor M631. Chcel by som ho pripojiť k počítaču cez USB. Môžem použiť štandardný adaptér USB LPT?

Jediný overený spôsob pripojenia M631 k USB je použitie adaptéra ETC EC602. Nie sú nám známe iné fungujúce riešenia.

Logické analyzátory

M611

Je možné merať súčasne s rôznymi typmi sond?

Áno. K analyzátoru M611 je možné pripojiť štyri sondy (každá pre 8 kanálov). Každá z týchto sond môže byť iného typu, pričom programové vybavenie rozozná o akú sondu ide a ponúkne možnosti pre jej ovládanie.

Ak využívam všetkých 32 bitov, koľko vzoriek je možné zaznamenať?

Veľkosť vnútornej pamäti analyzátore sú 2 MByty = 524280 32 bitových slov. Je teda možné zaznamenať 524280 vzoriek.

Aký je rozdiel medzi časovou a stavovou analýzou?

Pri časovej analýze je zber informácií taktovaný generátorom časovej základne, ktorý je internou jednotkou analyzátora. Pri stavovej analýze zber dát taktovaný externým signálom (z meraného objektu), najčastejšie niektorým z povelov (riadiacim signálom) a preto zaznamenáva stav signálov meraného objektu vzhľadom na tento riadiaci signál, bez informácie o čase ich výskytu.

Vlastním analyzátor M611. Chcel by som ho pripojiť k počítaču cez USB. Môžem použiť štandardný adaptér USB LPT?

Jediný overený spôsob, ako pripojiť prístroje rodiny EML II cez USB je pomocou adaptéra ETC EC602. Nie sú nám známe iné fungujúce riešenia.

Osciloskop M621

M621

Ak pripojím prístroj k počítaču prostredníctvom USB adaptéra (EC602) nespomalí sa tým komunikácia?

Nie. Použitie adaptéra EC602 zrýchli komunikácia asi o 25%.

Mám osciloskop M621 vo vyhotovení s paralell port, ktorý by som chcel pripojiť na USB. Stačí na bezchybnú komnikáciu redukcia z USB na bitronics. Paralelný port, 25 pin?

Kominikačný protokol osciloskopov M621 je zložitejší, ako komunikácia s tlačiarňou. Jediný overený spôsob, ako propjiť M621 k rozhraniu USB je použitie adaptéra ETC EC602. Zatiaľ nie sú známe iné riešenia.

Predajcovia

Produkty ETC s.r.o. sú exportované do celého sveta. Do Slovenskej republiky dodávame priamo – pozrite Ako kúpiť.

Dataman Spojené štáty a Kanada

General Information

215 Michigan Avenue
Orange City, FL 32763
USA

Telefón
386-774-7785
Fax
386-774-7796
E-mail
ussales@dataman.com
Web
www.dataman.com

Dataman používa iné názvy pre ETC produkty. Pozrite si, prosím, krížovú tabuľku.

Technical Support

215 Michigan Avenue
Orange City, FL 32763
USA
USA

Telefón
386-774-7785
Fax
386-774-7796
E-mail
support@dataman.com
Web
www.dataman.com

Dataman používa iné názvy pre ETC produkty. Pozrite si, prosím, krížovú tabuľku.

Sales

215 Michigan Avenue
Orange City, FL 32763
USA
USA

Telefón
800-328-2336
Fax
386-774-7796
E-mail
ussales@dataman.com
Web
www.dataman.com

Dataman používa iné názvy pre ETC produkty. Pozrite si, prosím, krížovú tabuľku.

Dataman UK a Írsko

Sales

Unit 2 Newton Hall
Dorchester Road
Maiden Newton
Dorset
DT2 0BD
United Kingdom

Telefón
+44 (0) 1300 320719
Fax
+44 (0) 1300 321012
E-mail
sales@dataman.com

Dataman používa iné názvy pre ETC produkty. Pozrite si, prosím, krížovú tabuľku.

General Information

Unit 2 Newton Hall
Dorchester Road
Maiden Newton
Dorset
DT2 0BD
United Kingdom

Telefón
+44 (0) 1300 320719
Fax
+44 (0) 1300 321012
E-mail
info@dataman.com

Dataman používa iné názvy pre ETC produkty. Pozrite si, prosím, krížovú tabuľku.

Technical Support

Unit 2 Newton Hall
Dorchester Road
Maiden Newton
Dorset
DT2 0BD
United Kingdom

Telefón
+44 (0) 1300 322903
Fax
+44 (0) 1300 321012
E-mail
support@dataman.com

Dataman používa iné názvy pre ETC produkty. Pozrite si, prosím, krížovú tabuľku.

Kontakt

Fakturačné údaje

ETC s.r.o.
Rosinská cesta 8
010 08 Žilina
Slovenská republika

IČO
31641393
Fax
+421 41 5652687

Stránka nenájdená

Požadovaná stránka neexistuje. Pokračujte na hlavnú stránku alebo do prehľadu produktov.
